ÁNODE DE
MAGNESIUM
OUI
OUI
OUI
P. NOMINAL
7.5 bar
7.5 bar
7.5 bar
P. VÁLVULE
8.5 bar
8.5 bar
8.5 bar
DIMENSIONS
MODÈLE
P050
P080
P100
BRANCHEMENT
EAU
G1/2’
G1/2’
G1/2’
A
470
570
570
B
860
900
1090
C
272
322
322
D
355
415
415
E
204
255
255
F
470
365
550
G
205
287
287
H
380
470
470

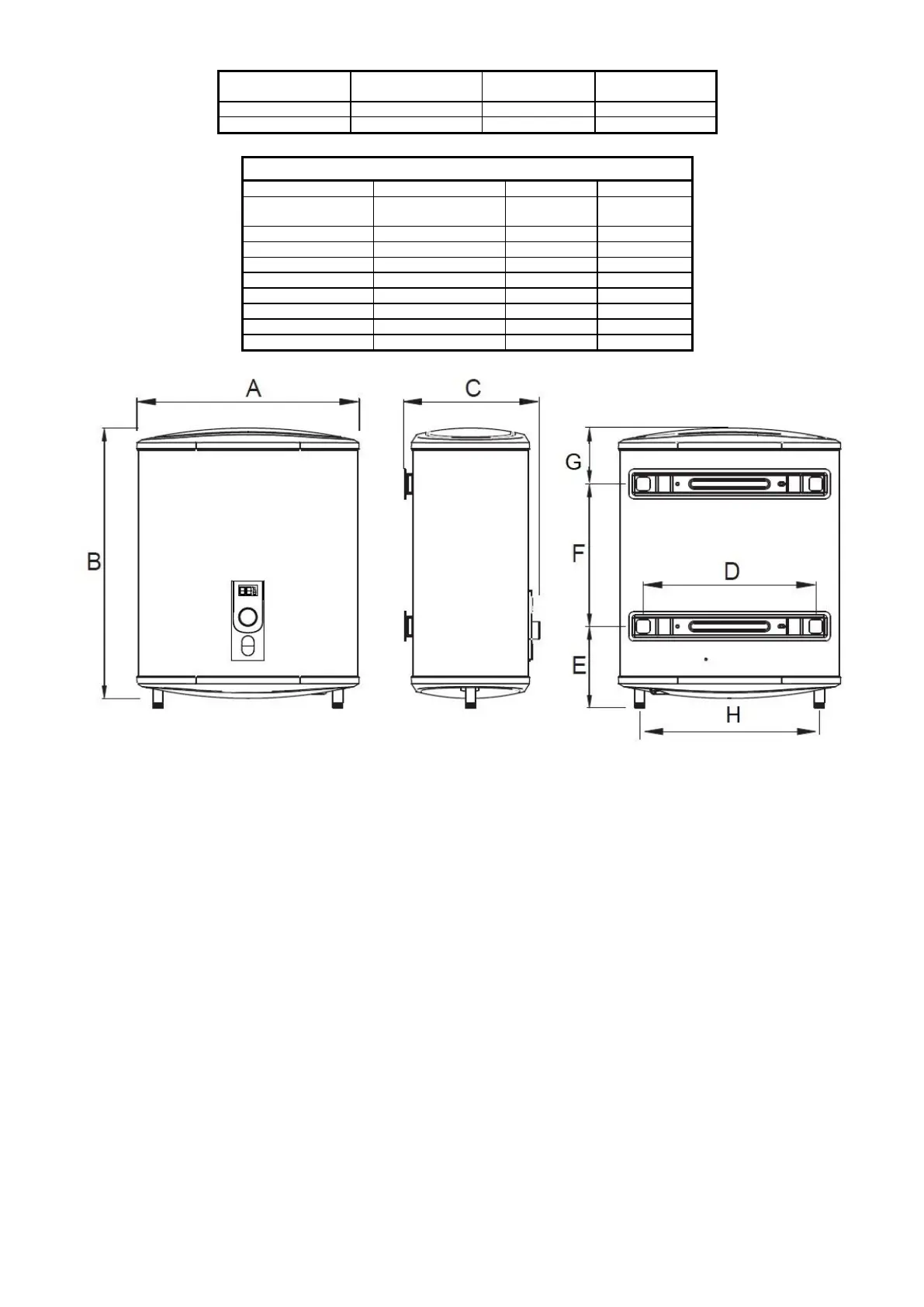

fig.-1 Modèle APARICI Pxxx
1.- EMPLACEMENT DE L’APPAREIL.
Pour minimiser les pertes de l’eau chaude, il est convenable installer le chauffe-eau à l'abri de
l'intempérie et le plus proche possible des points d'utilisation.
L’emplacement sera choisi d’une forme que les conduites des entrées et des sorties puissent être
connectées facilement avec le minimum nombre de codes possibles, permettant, en même temps, la substitution
de la résistance.
2.- POSITIONNEMENT DE L’APPAREIL
Par conception, Les chauffe-eau électrique APARICI de cette série sont destinés à être installés en trois
positions, voir figure 2.
1. Verticale. Dans cette position, l'entrée d'eau froide (F) est à droite et la sortie d’eau chaude (C) est à
gauche. la soupape de sécurité et la rétention fournies avec l’appareil doivent être installé dans le tube
d’eau froide à droite de l'appareil.
2. Horizontale porte de visite à gauche. Dans ce cas, l’entrée d’eau froide (F) se réalise par le tube inférieur
de l’appareil et la sortie d’eau chaude (C) par le tube supérieur. La soupape de sécurité doit être installée
dans le tube inférieur
