DIMENSÕES
MODELO
P050
P080
p100
TOMAS DE AGUA
G1/2’
G1/2’
G1/2’
A
470
570
570
B
860
900
1090
C
272
322
322
D
355
415
415
E
204
255
255
F
470
365
550
G
205
287
287
380
470
470

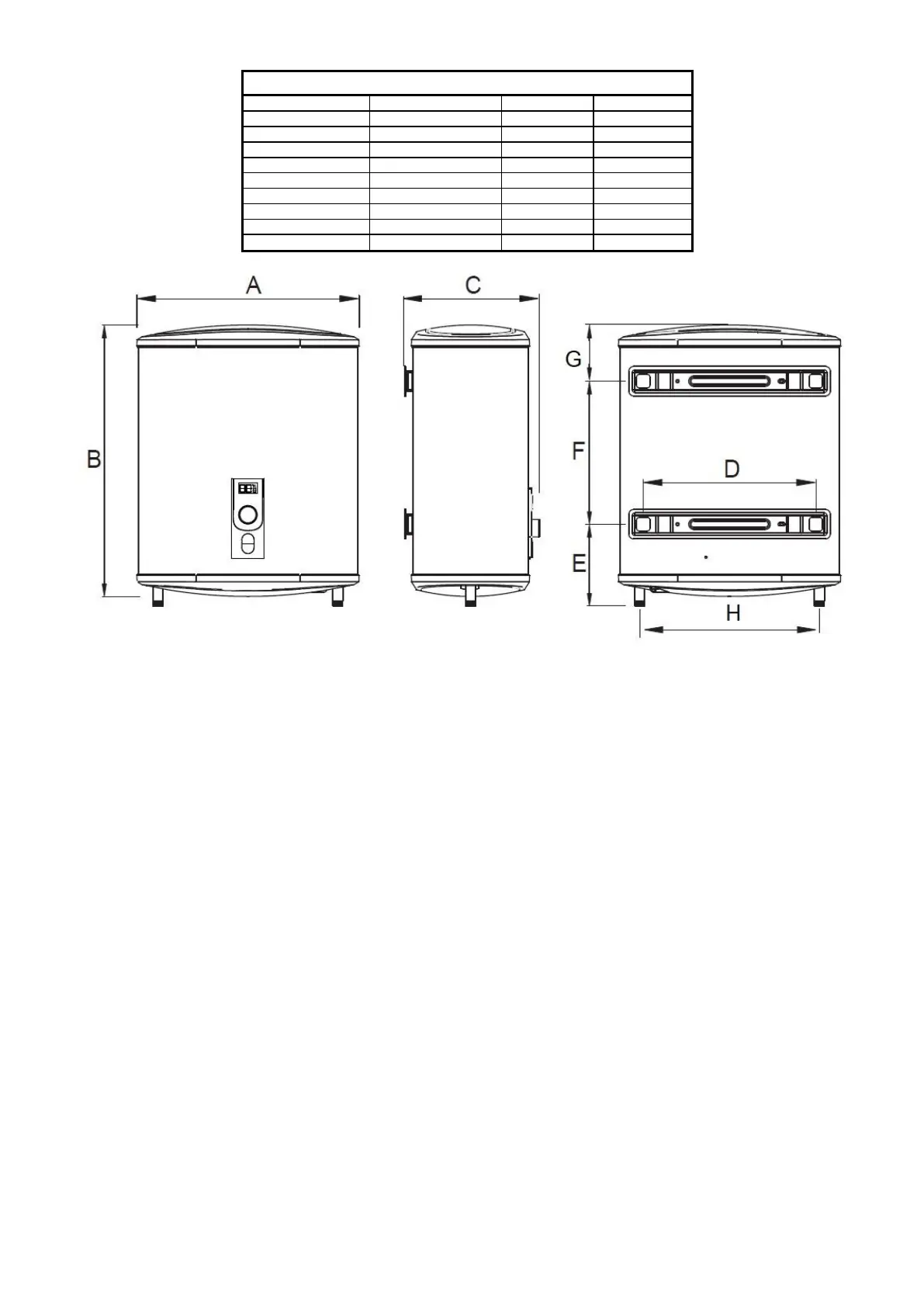

fig.-1 Modelo APARICI Pxxx
1.- LOCALIZAÇÃO DO APARELHO.
Para minimizar as perdas de água quente, é conveniente colocar o calor tão próximo quanto possível
dos pontos de utilização e, se possível, ao abrigo das intempéries.
O local será escolhido de modo que a entrada e a saída pode ser facilmente ligado com poucas curvas quanto
possível, permitindo, ao mesmo tempo, a substituição de resistência.
de la resistencia.
2.- MONTAGEM DO APARELHO
Por concepção, aquecedores eléctricos APARICI destas séries destinam-se a ser instalado em três
posições, como pode ser visto nas Figuras 2.1, 2.2 e 2.3.
1. Vertical. Nesta posição, a entrada de água fria (F) está ligada à saída de água quente e para a direita
(C) para a esquerda. A válvula de segurança e retenção fornecido com o aparelho deve ser instalado
no tubo de água fria para a direita do dispositivo.
2. Horizontal tampa de registro á esquerda. Neste caso a entrada de agua fría (F)realiza-se pelo tubo
inferior do aparelho e a saida de agua quente (C) pelo superior. A válvula de segurança deve de
instalar-se no tubo inferior.
