APRILIA RSV4 FACTORY-R - 10-2010 - Chain Backlash Adjustment; Regeling Van de Speling Van de Ketting

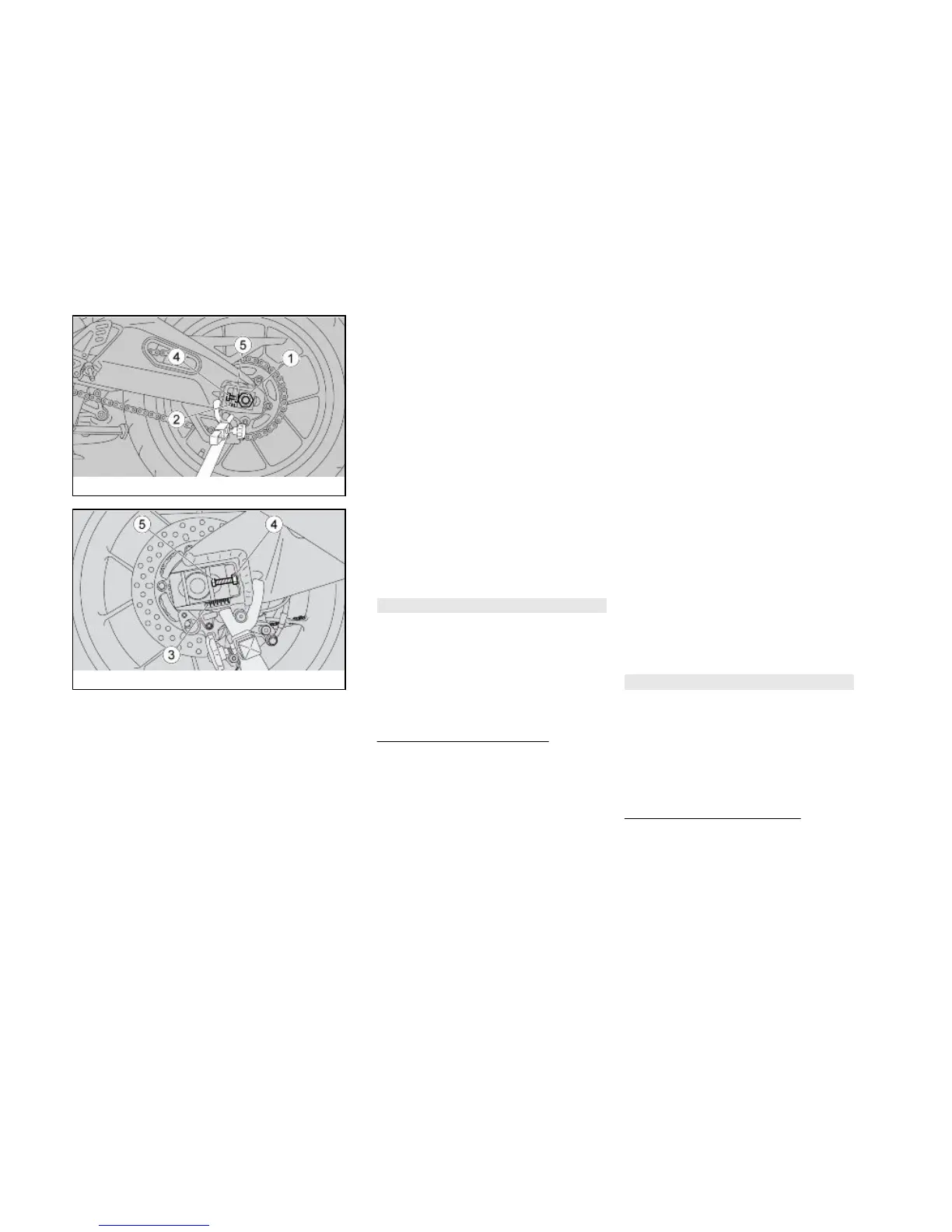

04_36
04_37
Chain backlash adjustment
(04_36, 04_37)
If you need to adjust chain tension after
the check:
•
Place the vehicle on its rear
service stand (optional).
•
Loosen the nut (1) completely.
•
Loosen both lock nuts (4).
•
Use the adjuster screws (5) to
set the chain clearance, ensur-
ing that the references (2-3)
match on both sides of the vehi-
cle.
•
Tighten both lock nuts (4).
•
Tighten the nut (1).
•
Check chain clearance.
NOTE
WHEEL CENTRING IS CARRIED OUT
USING THE IDENTIFIABLE FIXED
REFERENCES (2-3) INSIDE THE
CHAIN TENSIONER PAD MOUNTS ON
THE SWINGARM ARMS, IN FRONT OF
THE WHEEL AXLE.
Locking torques (N*m)
Rear wheel nut
120 Nm (88.5 lbf ft)
Regeling van de speling van
de ketting (04_36, 04_37)
Wanneer het na de controle nodig is om
de spanning van de ketting te regelen,
handelt men als volgt:
•
Het voertuig op de hiervoor be-
stemde achter steunstandaard
(optional) plaatsen.
•
Los de blokkeermoer (1) volle-
dig.
•
Los de twee tegenmoeren (4).
•
Handel op de registers (5) en re-
gel de speling van de ketting,
door langs beide kanten van het
voertuig te controleren of dezelf-
de referenties (2 - 3) overeen-
komen.
•
Sluit de twee tegenmoeren (4).
•
Sluit de moer (1).
•
Controleer de speling van de
ketting.
N.B.
VOOR HET CENTREREN VAN HET
WIEL ZIJN ER VASTE REFERENTIES
(2-3) VOORZIEN, DIE MEN IN DE ZIT-
TEN VAN DE SLEDEN VAN DE KET-
TINGSPANNER OP DE ARMEN VAN
DE VORK VINDT, VÓÓR DE WIELPIN.
Aandraaikoppels (N*m)
Moer achterwiel
120 Nm (88,5 lbf ft)
180
4 Maintenance / 4 Onderhoud
