CHECKING LIGHT BEAM ADJUST-
MENT.
VÉHICULE EST UTILISÉ, DES PROCÉ-
DURES SPÉCIFIQUES DOIVENT ÊTRE
ADOPTÉES POUR LA VÉRIFICATION
DE L'ORIENTATION DU FAISCEAU
LUMINEUX.
04_17

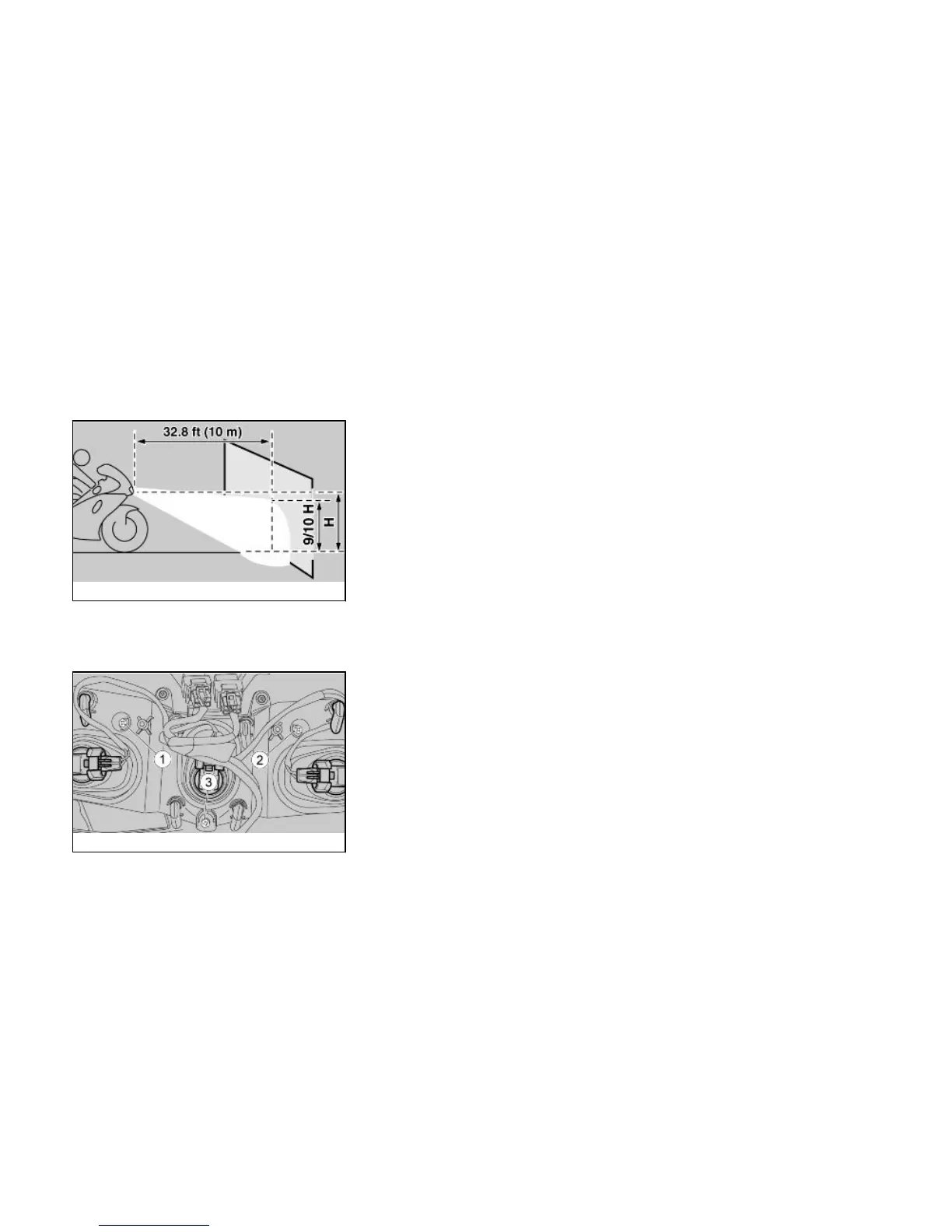

A quick procedure to check the correct
adjustment of the front light beam:
•
Place the vehicle 32.8 ft (10 m)
from a vertical wall, making sure
that the ground is level.
•
Turn on the low beam light, sit
on the vehicle and check that
the light beam projected to the
wall is a little below the headlight
horizontal straight line (about
9/10 of the total height).
Pour une vérification rapide de l'orienta-
tion correcte du faisceau lumineux avant :
•
Placer le véhicule à 32.8 ft (10
m) de distance d'un mur vertica-
le, en s'assurant que le terrain
soit plat.
•
Allumer le feu de croisement,
s'asseoir sur le véhicule et véri-
fier que le faisceau lumineux
projeté sur le mur se trouve lé-
gèrement au-dessous de l'axe
horizontal du projecteur (envi-
ron 9/10 de la hauteur totale).
04_18
To set the horizontal placement of the
light beam:
•
Place the vehicle on the stand.
•
Working from the left rear side of
the windshield, turn both screws
at the same time with a short
Phillips head screwrider:
- screwing the right screw and at the
same time unscrewing the left screw, the
light will move to the left.
Pour effectuer le réglage horizontal du
faisceau lumineux :
•
Positionner le véhicule sur la bé-
quille.
•
Se placer sur la partie arrière
gauche de la bulle et, avec un
tournevis cruciforme court, agir
simultanément sur les deux vis.
- si l'on visse la vis droite et qu'on dévisse
la vis gauche, le faisceau lumineux se
déplace vers la gauche.
196
