30
DS41242-001
4 INSTALLATION
LIRE ATTENTIVEMENT LES INSTRUCTIONS
Vérifier que la structure de la porte est solide et apte à être commandée par le moteur.
Vérifier l’absence de points de frottement pendant le mouvement de la porte.
La porte doit être correctement équilibrée et il doit être possible de la baisser/soulever sans effort
manuellement.

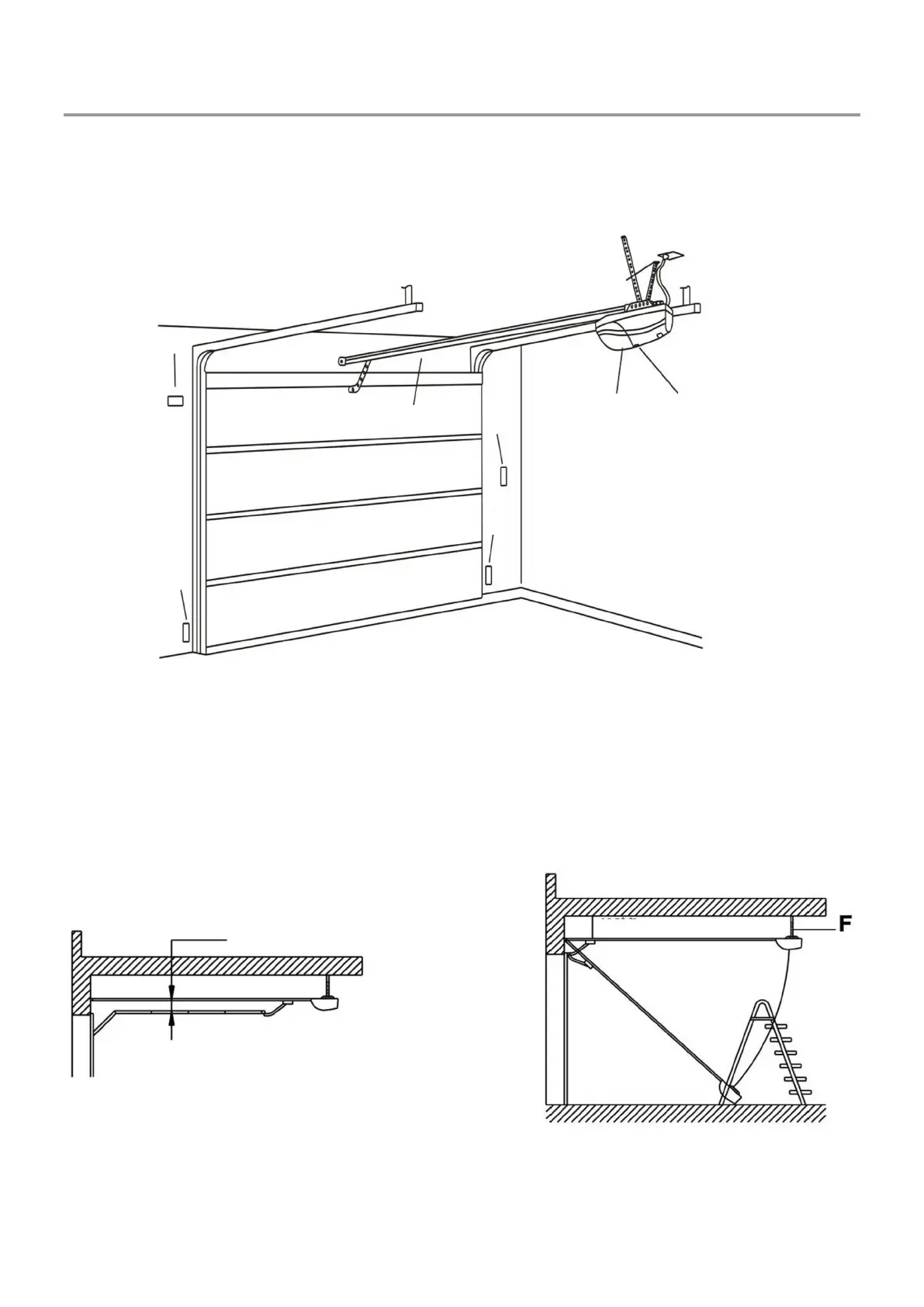

Se reporter à la Fig. 1 pour l’installation conseillée.
1) Rail
5) Clavier de programmation
2) Témoin clignotant 24 Vcc (en option)
6) Prise d’alimentation
3) Interrupteur mural (en option)
7) Moteur pour porte de garage
4) Photocellule (en option)
Lors de l’installation, prévoir un espace d’au moins 30 mm entre le rail de coulissement du moteur et la hauteur
maximale atteinte par le battant lorsqu’il est complètement ouvert (Fig. 2).
Vérifier que le rail est parfaitement perpendiculaire à l’arbre. S’assurer que la fixation de l’étrier de suspension F au
plafond est suffisamment stable (Fig. 3).
Attention : S’assurer de fixer le moteur pour porte de garage à la maçonnerie du plafond, pas à une surface en
plaque de plâtre. Une fixation peu solide et non sécurisée pourrait entraîner la chute du moteur, d’où de possibles
graves dommages corporels et/ou matériels.
2
1
3
4
4
5
6
7
FIG. 1
30 mm
FIG. 2
FIG. 3
