4.2 Installation (rail en acier en sections)
Comme illustré dans la Fig. 5, faire coulisser le rail terminal et le rail central dans le premier raccord.
Comme illustré dans la Fig. 6, faire coulisser le deuxième raccord sur l’autre extrémité du rail central et faire
coulisser le rail supérieur dans le deuxième raccord.
Retirer le film plastifié du rail terminal et couper le collier serre-câble en plastique sur la tige filetée “A”.
Comme illustré dans la Fig. 7, tirer la tige filetée “A” avec la chaîne intérieure jusqu’à l’extrémité du rail
supérieur.
Comme illustré dans la Fig. 8, retirer l’écrou et le ressort.
Serrer l’écrou dans sa position correcte, comme illustré dans la Fig. 9 ; couper le collier serre-câble en plastique
sur la roue crantée et terminer le montage du rail complet.

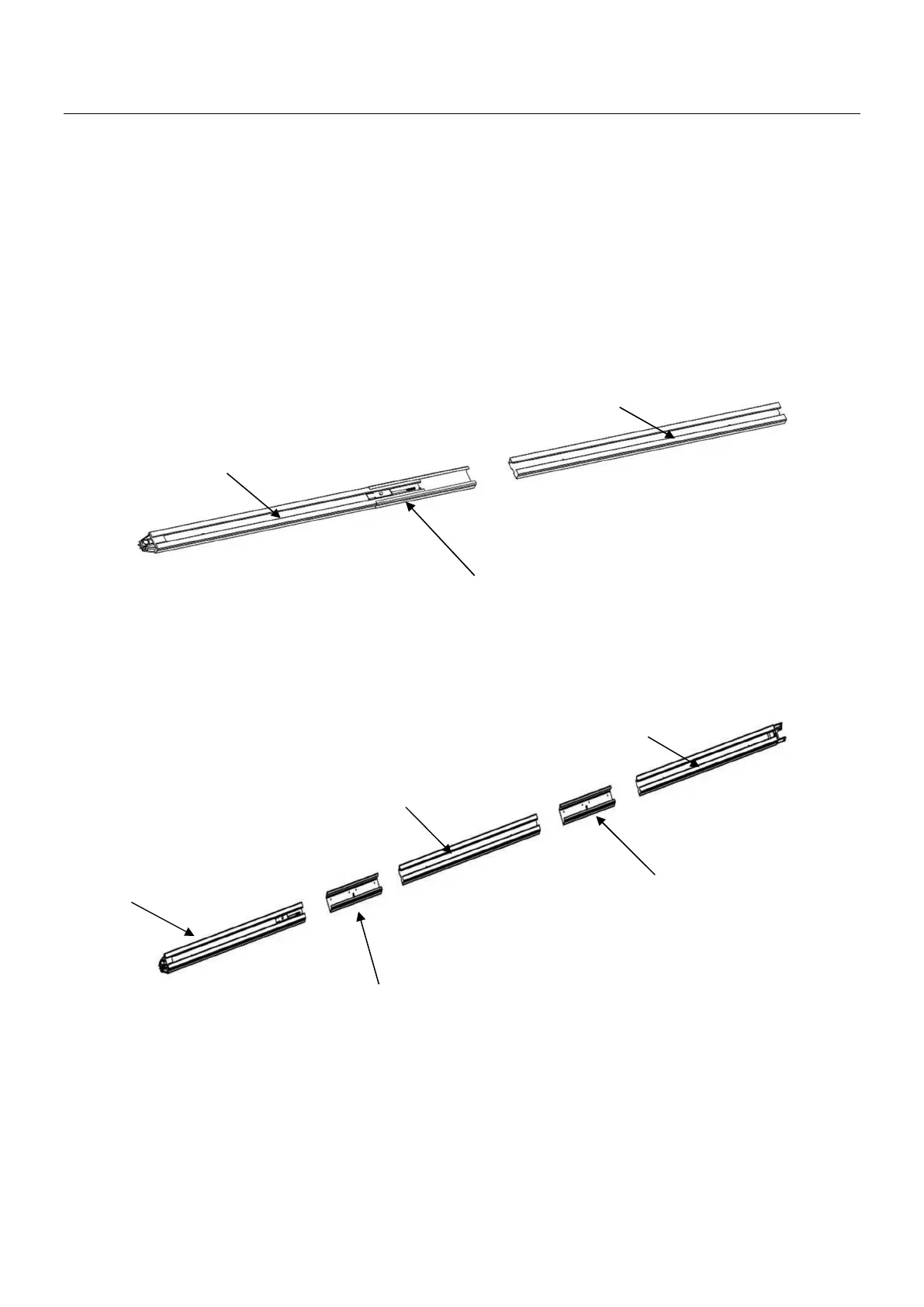

Rail terminal
Rail central
Premier raccord
FIG. 5
Rail central
Premier raccord
Deuxième raccord
Rail supérieur
FIG. 6
