44
DS41242-001
4.2 INSTALACIÓN (GUÍA DE ACERO SECCIONAL)

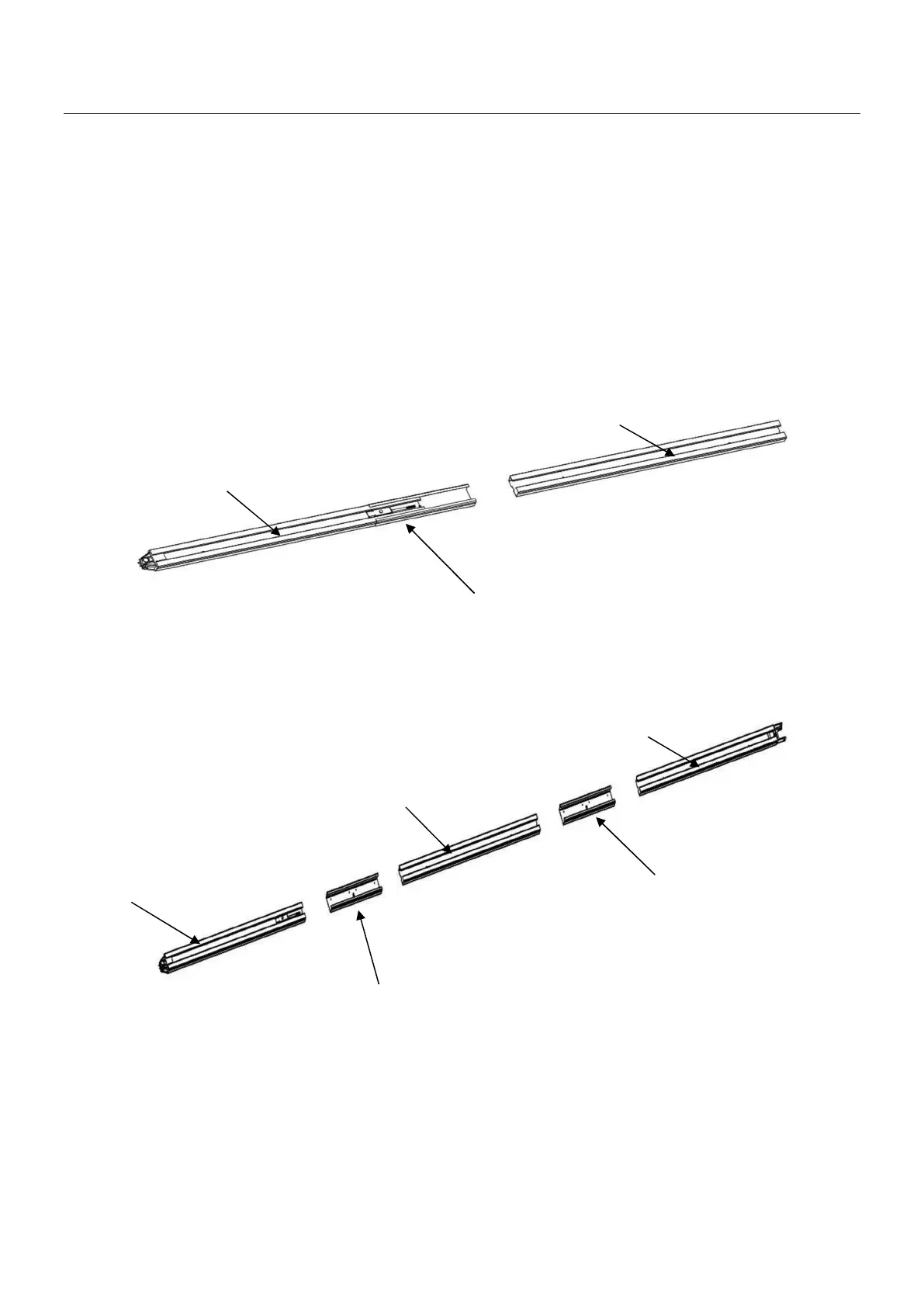

Como se ilustra en la Fig. 5, hacer deslizar el carril terminal y el carril central en el primer empalme.
Como se ilustra en la Fig. 6 hacer deslizar el segundo empalme sobre el otro extremo del carril central y hacer
deslizar el carril superior en el segundo empalme.
Retirar la película plastificada del carril terminal y cortar la abrazadera sujetacables de plástico en la varilla
roscada “A”.
Como se ilustra en la Fig. 7, tirar de la varilla roscada “A” junto con la cadena interior hasta el extremo del carril
superior.
Como se ilustra en la Fig. 8, retirar la tuerca y el muelle.
Apretar la tuerca en la posición correcta como se ilustra en la Fig. 9, cortar la abrazadera sujetacables de
plástico de la rueda dentada y terminar el montaje del carril completo.
Carril terminal
Carril central
Primer empalme
FIG. 5
Carril central
Primer empalme
Segundo empalme
Carril superior
FIG. 6
