4.1 INSTALACJA (PROWADNICA STALOWA)
1. Zamocować do muru wspornik dla prowadnicy 2 – 15 cm nad wałkiem lub pośredni wspornik ( w zależności od
efektywnego miejsca zainstalowania)
2. Zamocować prowadnicę stalową do uchwytu ściennego poprzez sworzeń osiowy. (Fig. 4)
3. Zamocować silnik dla bramy garażowej poprzez uchwyt w kształcie U. Wystarczy siła mocowania 2 Nm.
4. Zamocować silnik do sufitu poprzez wspornik podwieszenia.
Ostrzeżenie: Sprawdzić czy prowadnica jest idealnie prostopadła do wałka. Upewnić się że połączenie wspornika
podwieszania do sufitu jest wystarczająco stabilne.
5. Przymocować linkę sprzęgła.
6. Zwolnić sprzęgło i spróbować otworzyć i zamknąć drzwi ręcznie. Sprawdzić czy nie ma oporu między
ruchomym skrzydłem a prowadnicą.
7. Podłączyć silnik dla bramy garażowej do zasilania i wyregulować jego działanie.
Ostrzeżenie: Sprawdzić czy napięcie zasilania silnika jest takie same jak napięcie miejsca instalacji. Podłączyć
silnik do zasilania z uziemieniem ochronnym.

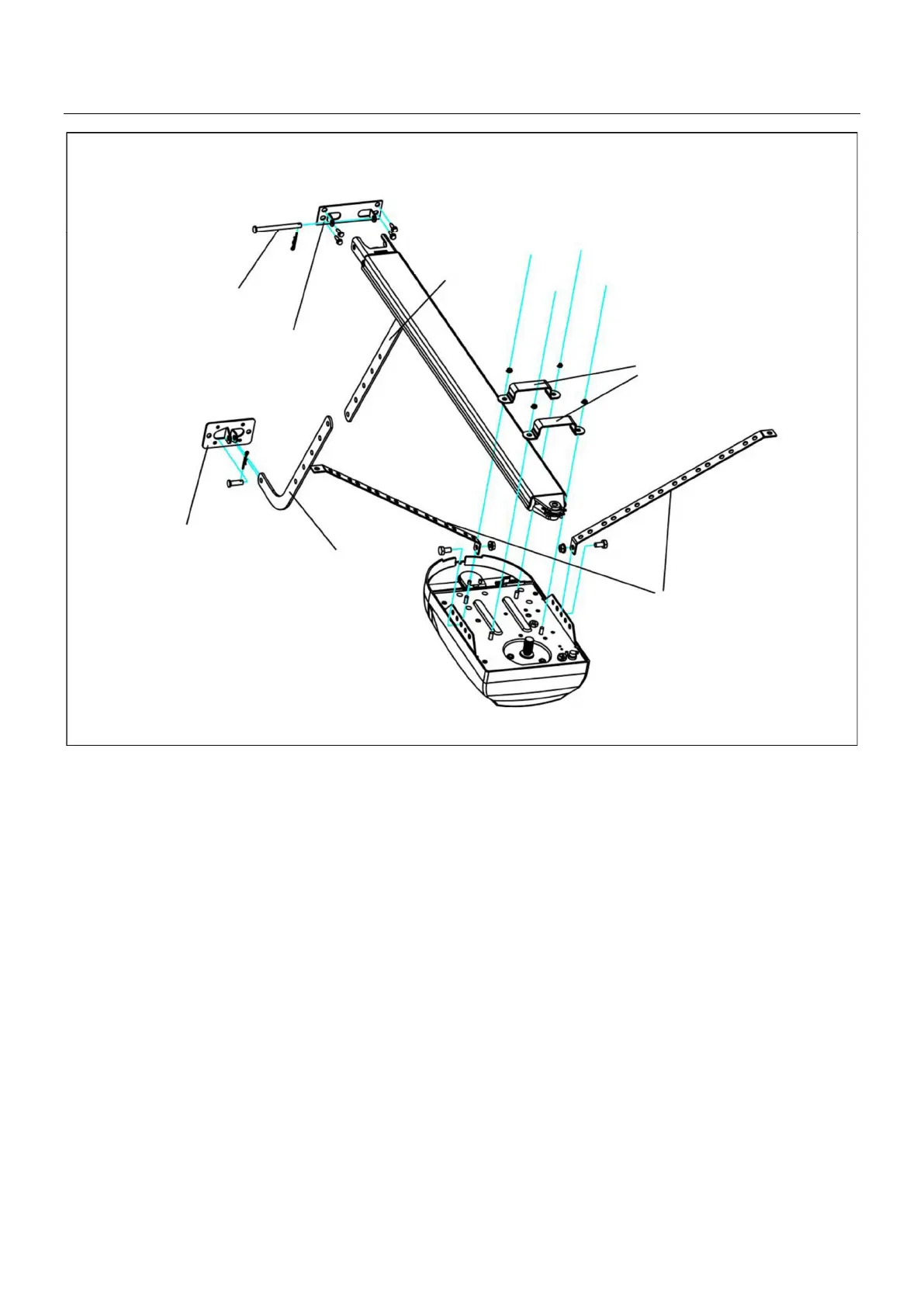

FIG. 4
Sworzeń osiowy
Uchwyt ścienny
Uchwyt bramy
Proste ramię
Uchwyt w kszt. U
Zakrzywione ramię
Wsporniki podwieszenia
