Aprimatic T3 - 1 Description; Représentation Graphique du Dispositif

1. DESCRIPTION
Dispositif doté d'un microprocesseur Aprimatic pour l'actionnement de 2 moteurs de
250 Watt maxi chacun. Absorption en veille (Stand-by) : 15 W.

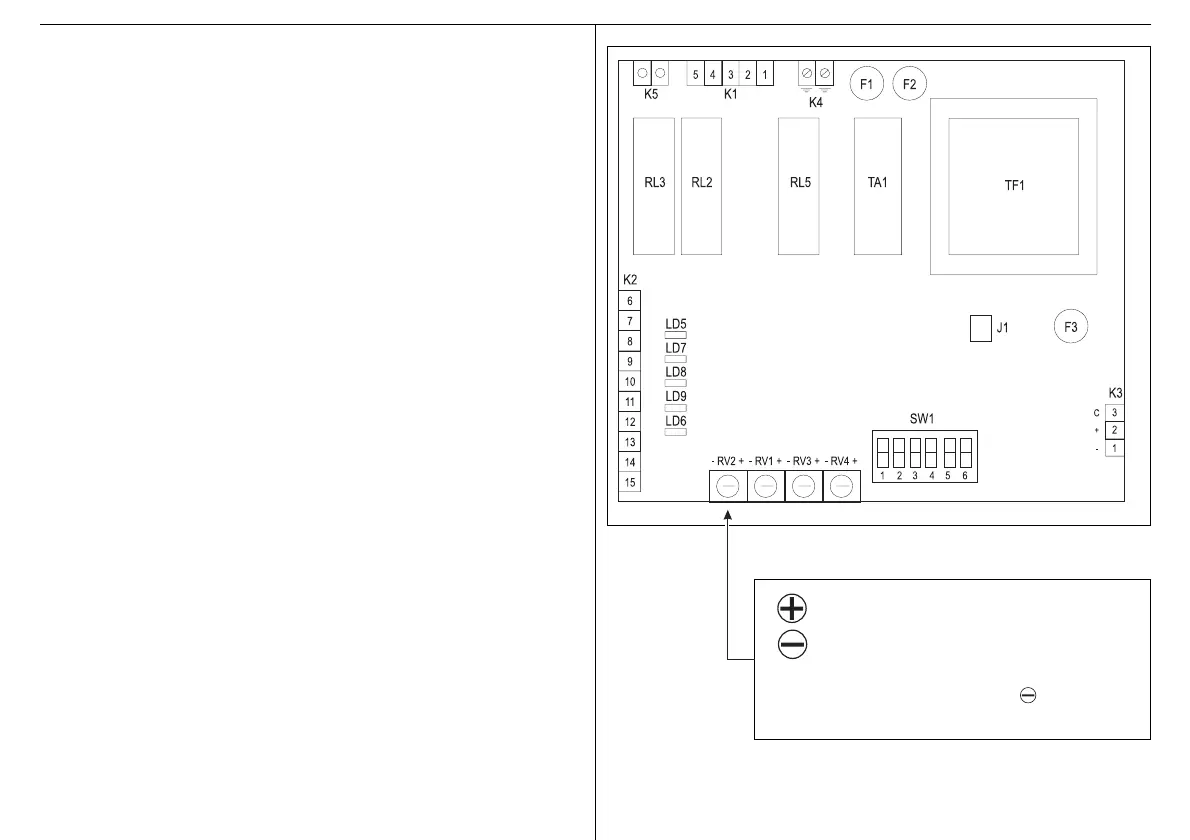

1.1 REPRÉSENTATION GRAPHIQUE DU DISPOSITIF
RV1 Vis de réglage vitesse d’approche
RV2 Vis de réglage sensibilité d’inversion
RV3 Vis de réglage temps de pause
RV4 Vis de réglage temps de travail
F1 Fusible 5A moteur
F2 Fusible 200 mA, protection secteur
F3 Fusible 500 mA sortie 24V accessoires
SW1 INTERRUPTEUR DIP
K1 Bornier moteur + tension de secteur (IN)
K2 Bornier signaux/commandes
K3 Bornier pour branchement d’accessoires Aprimatic uniquement
K4 Bornier pour branchement de terre
K5 Connecteur pour branchement lumière de courtoisie
RL3 Relais lumière de courtoisie
RL5 Relais moteur
RL2 Relais sens de marche
L5 LED démarrage
L6 LED séc. ouverture/fermeture
L7 LED arrêt
L8 LED cellule photoélectrique
L9 LED fin de course
TF1 Transformateur
J1 Type de ralentissement
2. INSTALLATION
ATTENTION - Seul un personnel technique qualifié du service après-vente et/ou
d’installation pourra effectuer l’installation du produit.
ATTENTION - L’installation électrique devra être conforme aux réglementations en
vigueur dans le pays d’installation.
ATTENTION - Toujours couper la tension d'alimentation avant d'ouvrir le boîtier.
S'assurer de disposer d'une bonne installation de mise à la terre et
toujours relier cette dernière aux bornes correspondantes.
T3.EPS
= plus de sensibilité = moins de force de poussée
= moins de sensibilité = plus de force de poussée
N.B. Si T3 est associé avec un actionneur hydraulique,
tourner RV2 à fond vers le signe .
Régler S6 sur ON.
