Aprimatic T3 - 2 Installazione; Collegamenti Elettrici; Montaggio; Preparazione

ITALIANO
T3-MORS.EPS
2.1 PREPARAZIONE
Prima di procedere al montaggio dell’apparecchiatura, preparare gli utensili necessari
per il fissaggio a parete e per i collegamenti elettrici. Sono inoltre necessari i seguenti
dispositivi:
1. tasselli a espansione Ø 6 mm
2. pressacavi PG16 di tipo skintop
3. un interruttore omnipolare con apertura minima dei contatti di 3 mm
4. un pulsante di emergenza
5. cavi per uso esterno approvati di 0,75 minimo e 1,5 mm² di sezione
2.2 MONTAGGIO
Per fissare l’apparecchiatura non è necessario praticare fori.
1. Fissare l’apparecchiatura ad un’altezza di almeno 30 cm, utilizzando i fori di fissaggio
del contenitore plastico.
2. Inserire i cavi di collegamento, utilizzando i fori prestampati presenti sul fondo del
contenitore e i pressacavi indicati.
3. Installare a monte dell’apparecchiatura l’interruttore omnipolare.
4. Installare un pulsante di emergenza in posizione tale da consentire la vista del
sistema di automazione e in modo tale da togliere completamente alimentazione
all’impianto.
5. Utilizzare i cavi da 1,5 mm² di sezione per il collegamento dell’alimentazione di
rete al motore e da 0,75 mm² per i dispositivi a 24 VDC.
6. L’apparecchiatura non è dotata di condensatori di spunto; utilizzare quelli forniti
insieme agli operatori, oppure ordinare i condensatori separatamente, come indicato
nelle istruzioni dell’operatore.
2.3 COLLEGAMENTI ELETTRICI
ATTENZIONE - Prima di procedere al collegamento è necessario interrompere
l’alimentazione elettrica di rete.
ATTENZIONE - L’impianto elettrico dovrà essere realizzato in base alle norme vigenti
nel paese di applicazione, utilizzando materiali certificati ed eseguito
solo da parte di personale qualificato.
ATTENZIONE - Assicurarsi di avere a disposizione un buon impianto di messa a terra
e collegare sempre la stessa ai relativi morsetti.
ATTENZIONE - Non utilizzare cavi citofonici o telefonici.

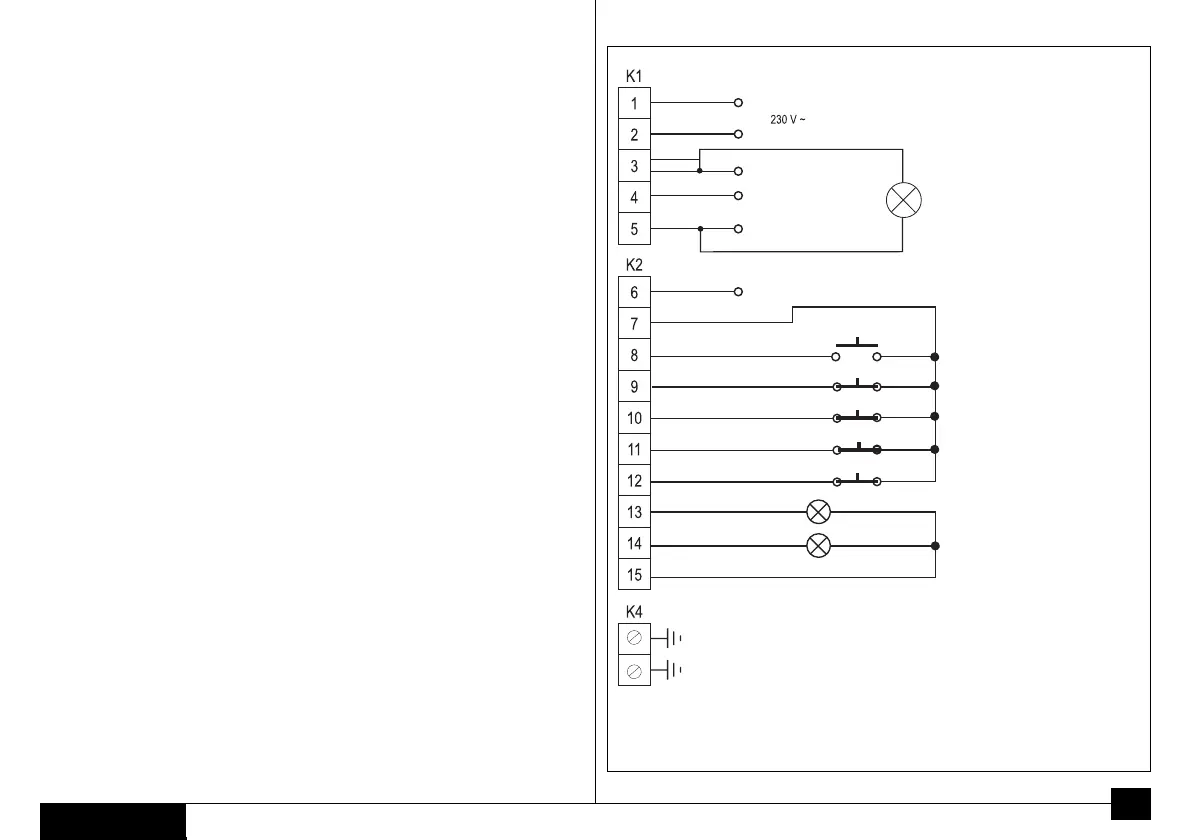

Effettuare i collegamenti elettrici come indicato nello schema riportato qui di fianco.
N.B.Fascettare saldamente fra loro i cavi a bassa tensione in prossimità della
morsettiera K2.
Fascettare saldamente fra loro i cavi di potenza in prossimità della morsettiera K1.
Fascettare saldamente fra loro i cavi di terra in prossimità della morsettiera K4.
Comune motore
2
Motore chiude
Motore apre
- 0 V
Terra funzionale
N.B. I contatti di sicurezza di tipo N.C., ovvero i morsetti 9 (stop), 10 (fotocellula), 11
(finecorsa motore) e 12 (sicurezza apertura), se non utilizzati dovranno essere
ponticellati.
+ 24 Vdc
Start
Stop
Fotocellula
Fine corsa motore
Fotocellula sicurezza in apertura/chiude
Lampada spia - max 3 W
Lampeggiatore a LED
+ 24 Vdc (comune lampada e lampeggiatore)
F
N
Lampada 230 VCA
Attenzione: con questo collegamento il
prelampeggio non è possibile
Proteggere con interruttore differenziale
magnetotermico 6 A intervento diff. 6 mA
