AUFSTELLEN DES GERÄTS
Stellen Sie den Verstärker auf eine ebene, stabile Oberfläche.
Sie sollten das Gerät vor direkter Sonneneinstrahlung schützen und
von Wärme- bzw. Feuchtigkeitsquellen fernhalten.
Sorgen Sie für eine ausreichende Belüftung. Platzieren Sie das Gerät
nicht in einem Bücherregal oder Schrank, da sonst die Luftzufuhr zu
den Lüftungsschlitzen beeinträchtigt wird.
ANSCHLIEßEN DER LAUTSPRECHER
Sie können ein oder zwei Lautsprecherpaare am Verstärker
anschließen, so lange jedes Paar eine Impedanz zwischen 8 und
16 Ω aufweist. Wenn die Impedanz eines oder beider Paare unter
8 Ω liegt, fällt die kombinierte Lastimpedanz am Verstärker unter
4 Ω, was zu einer Überlastung führen kann. Es wird dann der
Überlastschutz eingeschaltet, und der Verstärker wird zur Sicherheit
intern ausgeschaltet.
Verwenden Sie zum Anschluss eines Lautsprecherpaars die Anschlüsse
SP1.
Anschlüsse SP1 und SP2
4
Beide Lautsprecheranschlusspaare können mit der MUTE-Taste
der Fernbedienung stumm geschaltet werden. Verwenden Sie den
Frontplattenschalter
7
(siehe Seite 33) oder die Fernbedienung
(siehe Seite 36), wenn Sie SP1 und SP2 unabhängig voneinander
schalten wollen.
Der Verstärker ist mit branchenüblichen Lautsprecheranschlüssen
ausgestattet, an denen Flachstecker oder ein blanker Draht
angeschlossen werden können.
Lösen Sie zum Anschließen eines blanken Drahts bzw. Flachsteckers
zuerst den roten bzw. schwarzen Teil des Lautsprecheranschlusses.
Führen Sie den Draht oder Flachstecker ein, und schrauben Sie den
Anschluss wieder fest.

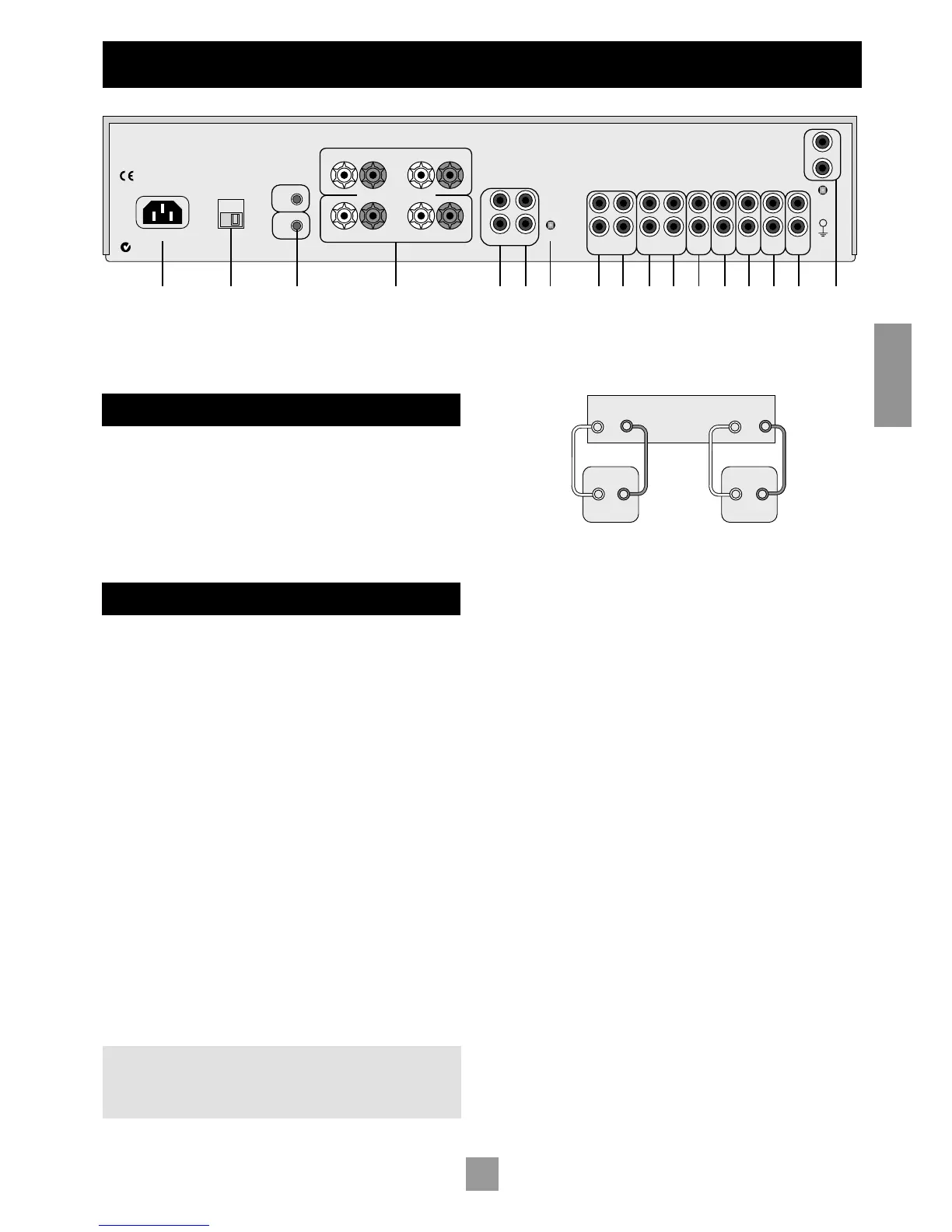

Installation: Vollverstärker A32
LR
+ –
PHONO
+ –
SP1
SP2
POWER INLET
PRE OUTPWR IN
6
8
9
bk bl bm bn bo bp
5
4
bq
1
4 – 16 OHMS
L
R
L
R
L
R
VOLTAGE
SELECT
RECORD
OUT
PLAY
IN
TAPE/PROC
RECORD
OUT
PLAY
IN
VCR/TAPE 2 DVD AV TUNER
CD AUX
INTEGRATED
PRE/PWR
MM
MC
3
2
REMOTE
IN
TRIG
OUT
7 br
115/230V
Arcam-Verstärker A32
R
L
+ –+ –
+
–
–
+
Lautsprecher rechts Lautsprecher links
Achtung: Ziehen Sie die Lautsprecheranschlüsse nicht zu fest an
und benutzen Sie keine Zangen oder ähnliche Werkzeuge, da dies zu
Schäden an den Anschlüssen führen kann, die nicht von der Garantie
abgedeckt sind.
Verkabeln der Lautsprecher
Verbinden Sie den rechten Lautsprecher mit den Anschlüssen „R“
an der Rückseite des Verstärkers, den linken Lautsprecher mit den
Anschlüssen „L“.
Schließen Sie die Lautsprecher so an, dass jeweils der rote (positive/+)
Anschluss eines Lautsprechers mit dem roten (positiven/+) Anschluss
des Verstärkers verbunden ist. Ihre Lautsprecherkabel sind u. U.
markiert, um die Polarität (negativ/– und positiv/+) klarzustellen. Ist das
nicht der Fall, ist der positive Anschluss häufig durch einen Grat oder
eine Farbmarkierung gekennzeichnet.
Verbinden Sie nun die schwarzen (negativen/–) Lautsprecheranschlüsse
mit den schwarzen (negativen/–) Anschlüssen des Verstärkers.
Achten Sie darauf, dass keine losen Litzen andere Kabel oder das
Gehäuse des Verstärkers berühren. Dies kann zu einem Kurzschluss
und einer Beschädigung Ihres Verstärkers führen!
