AREA iCOOL 4.5MHP - Принципиальные Схемы; Schematic Diagrams; Icool 4.5 MHP; Icool 10 MHP

v.18-12.01
14

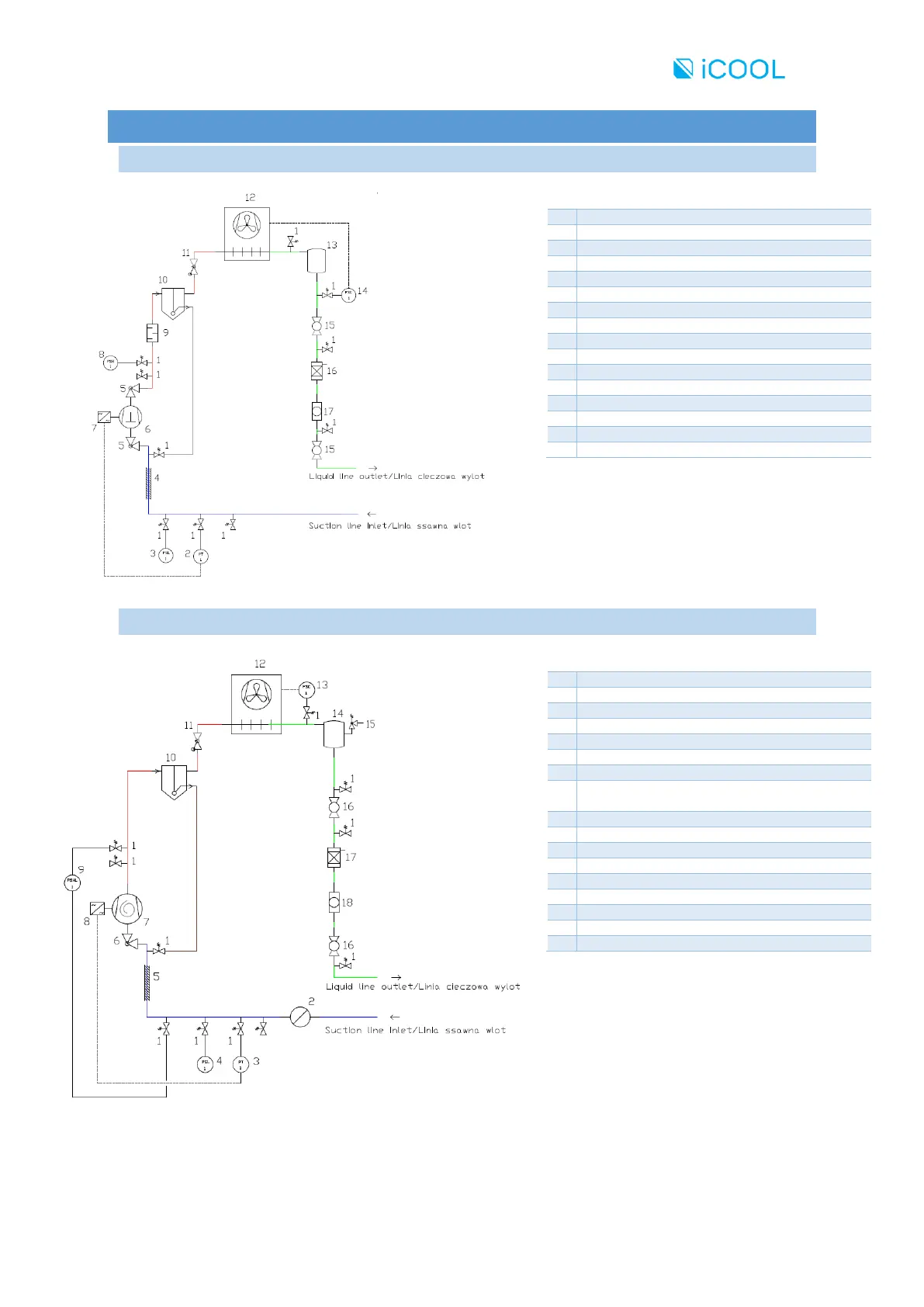

7. Гидрвлические схемы / Schematic diagrams
7.1. iCOOL 4.5 MHP
1 Schreader valve / Заправочный вентиль
2 LP pressure transmitter / Преобразователь давл. LP
3 LP pressure switch / Реле давления LP
4 Insulation / Изоляция
5 Rotalock valve / Ветиль роталок
6 Compressor / Компрессор
7 Inverter / Инвертор
8 Pressure switch HP / Реле давления HP
9 Muffler / Глушитель
10 Oil separator / Отделитель масла
11 Check valve / Обратный клапан
12 Condenser with fan / Конденсатор с вентилятор.
13 Liquid receiver / Жидкостной ресивер
14 Fan speed controller / Рег. оборотов вентилятора
15 Ball valve / Шаровый запорный вентиль
16 Filter drier / Фильтр осушитель
17 Sight glass / Смотровое стекло
7.2. iCOOL 10 MHP
1 Schraeder valve / Заправочный вентиль
2 Suction separator / Отделитель жидкости
3 LP pressure transmitter / Преобразователь давл. LP
4 Pressure switch LP / Реле давления LP
5 Suction insulation / Изоляция на всасе
6 Rotalock valve / Ветиль роталок
7 Compressor / Компрессор
8 Inverter / Инвертор
9 Dual pressure switch LP/HP / Сдвоенное реле давл.
LP/HP
10 Oil separator / Отделитель масла
11 Check valve / Обратный клапан
12 Condenser with fan / Конденсатор с вентилятор.
13 Fan speed controller / Рег. оборотов вентилятора
14 Liquid receiver / Жидкостной ресивер
15 Safety valve / Предохранительный клапан
16 Ball valve / Шаровый запорный вентиль
17 Filter drier / Фильтр осушитель
18 Sight glass /Смотровое стекло
