HEATING ELEMENTS
ENERGIZED
(ACTIVATION DES
ÉLÉMENTS DE
CHAUFFAGE)
SOURCE POWER, 240V/60HZ/1PH 3-WIRE, BY OTHERS
(SOURCE DU COURANT, 240V/60HZ/1PH 3-FILS, OU AUTRES)
EQUIPMENT GROUNDING LUG
(TENON DE PRISE Á LA TERRE DE Ľ APPAREIL)
N
NEUTRAL BLOCK
(BLOC NEUTRE)
WHT (BLANC)
WHT/BLK (BLANC/NOIR)
BLK (NOIR)
NOT USED
(NON UTILISÉ)
NOT USED
(NON UTILISÉ)
L
OFF
(FERMÉ)
120VAC
CIRC
C1
C2
NL
CIRC
N
120VAC
INPUT
(ENTRÉE)
WHT (BLANC)
NOT USED
(NON UTILISÉ)
NOT USED
(NON UTILISÉ)
CONTROL
(COMMANDE)
RED (ROUGE)
TRANSFORMER
(TRANSFORMATEUR)
ON
(OUVERT)
ARGO "AT" ELECTRIC BOILER

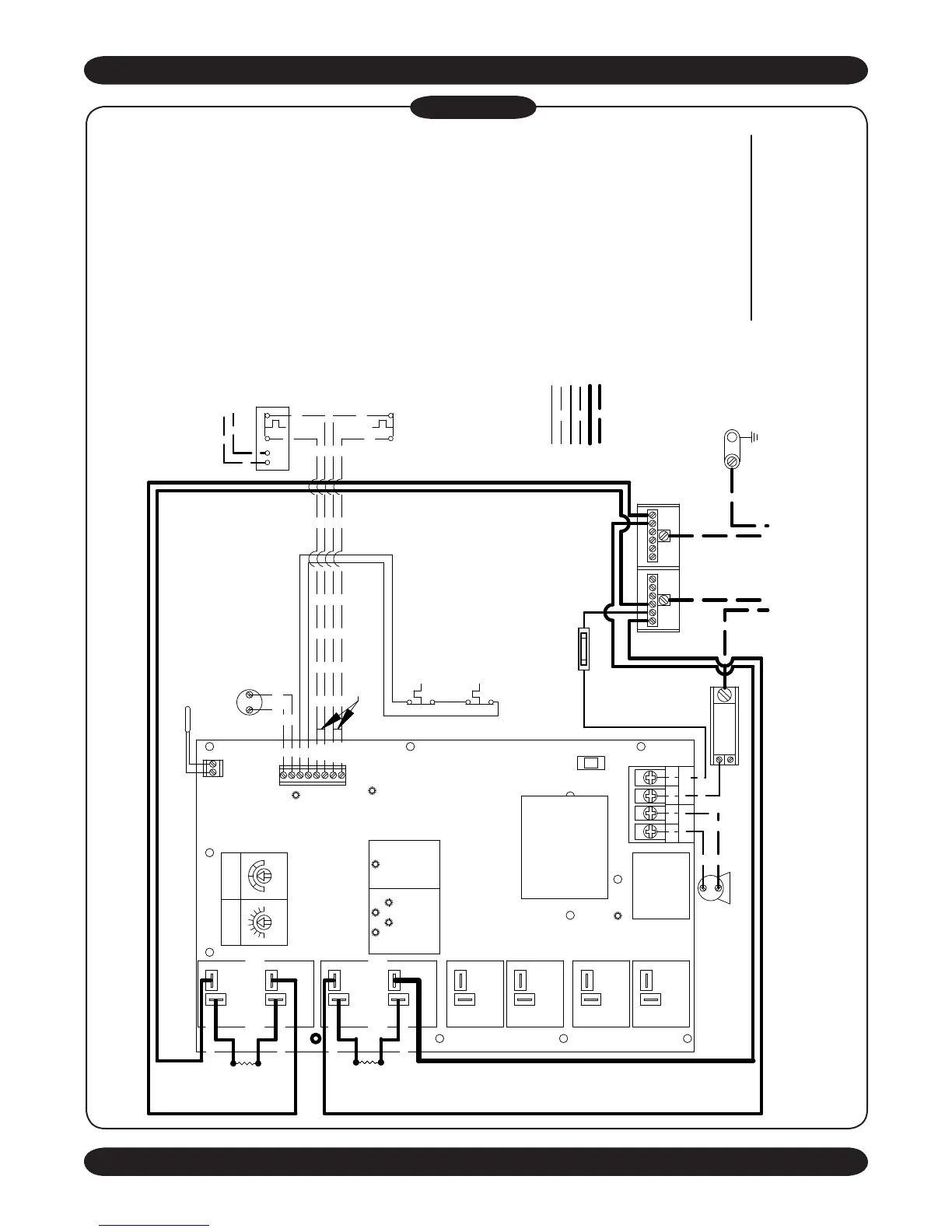

SCHEMATIC WIRING DIAGRAM
2 ELEMENT BOILER,
WITH POWER BLOCK
WHT/BLK (BLANC/NOIR)
WHT (BLANC)
WHT/BLK (BLANC/NOIR)
WHT (BLANC)
L1
H2
L2
L2
H1
H2
RED (ROUGE)
LWC
FLOW
FLOW
LWC
RED (ROUGE)
HL
HL
TT
TT
FAULT
(DÉFAILLANCE)
4
1
3
2
SAFETY SWITCHES
(INTERRUPTEURS DE SÉCURITÉ)
T-T
WHT/BLK (BLANC/NOIR)
L1
H1
WHT (BLANC)
RTD
SETPOINT
(RÉGLAGE)
DIFFERENTIAL
(DIFFÉRENTIEL)
THERMOSTAT, BY OTHERS
(THERMOSTAT, OU AUTRES)
L1
POWER BLOCK
(BLOC DE PUISSANCE)
L2
FUSE BLOCK
(BLOC DE FUSIBLE)
WIRE LEGEND / (LÉGENDE DES FILS)
- DRY CONTACT WIRING (POSE DES CÂBLES DE CONTACT SEC)
- 120 VOLT WIRING (POSE DES CÂBLES 120 VOLT)
- 240 VOLT WIRING (POSE DES CÂBLES 240 VOLT)
- 120 VOLT FIELD WIRING (POSE DES CÂBLES 120 VOLT SUR EN CHANTIER)
- 240 VOLT FIELD WIRING (POSE DES CÂBLES 240 VOLT EN CHANTIER)
- DRY CONTACT FIELD WIRING (POSE DES CÂBLES DE CONTACT SEC EN CHANTIER)
(DIAGRAMME SCHÉMATIQUE DU CÂBLAGE
D'UNE CHAUDIÈRE À 2 ÉLÉMENTS)
HIGH LIMIT SAFETY SWITCH, AUTO RESET
(INTERRUPTEUR DE SÉCURITÉ DE LIMITE SUPÉRIEURE,
REMISE EN MARCHE AUTOMATIQUE)
HIGH LIMIT SAFETY SWITCH, AUTO RESET
(INTERRUPTEUR DE SÉCURITÉ DE LIMITE SUPÉRIEURE,
REMISE EN MARCHE AUTOMATIQUE)
OPTIONAL FLOW SWITCH, BY OTHERS
(INTERRUPTEUR DE DÉBIT - FACULTATIF, OU AUTRES)
SOURCE POWER, 120V/60HZ/1PH , BY OTHERS
(SOURCE DU COURANT, 120V/60HZ/1PH, OU AUTRES)
OPTIONAL LWCO, BY OTHERS
(ISPOSITIF D'ARRET EN CAS FAIBLE NIVEAU D'EAU -
FACULTATIF - OU AUTRES)
RTD WATER TEMPERATURE SENSOR
(CAPTEUR DE LA TEMPÉRATURE DE ĽEAU RTD)
CIRCULATOR PUMP, BY OTHERS
(POMPE DE ĽACCELERTEUR, OU AUTRES)
CIRCULATOR RELAY
(RELAIS DU
ĽACCELERTEUR)
FACTORY INSTALLED JUMPERS
(CALVALIERS INSTALLÉES Á ĽUSINE)
ARGO ELECTRONIC BOILER CONTROL
(COMMANDE ÉLECTRONIQUE DE LA CHAUDIÈRE ARGO)
ELEMENT #1
(ÉLÉMENT No1)
ELEMENT #1 RELAYS
(RELAIS DE ĽÉLÉMENT No1)
ELEMENT #2
(ÉLÉMENT No2)
ELEMENT #2 RELAYS
(RELAIS DE ĽÉLÉMENT No2)
