Français

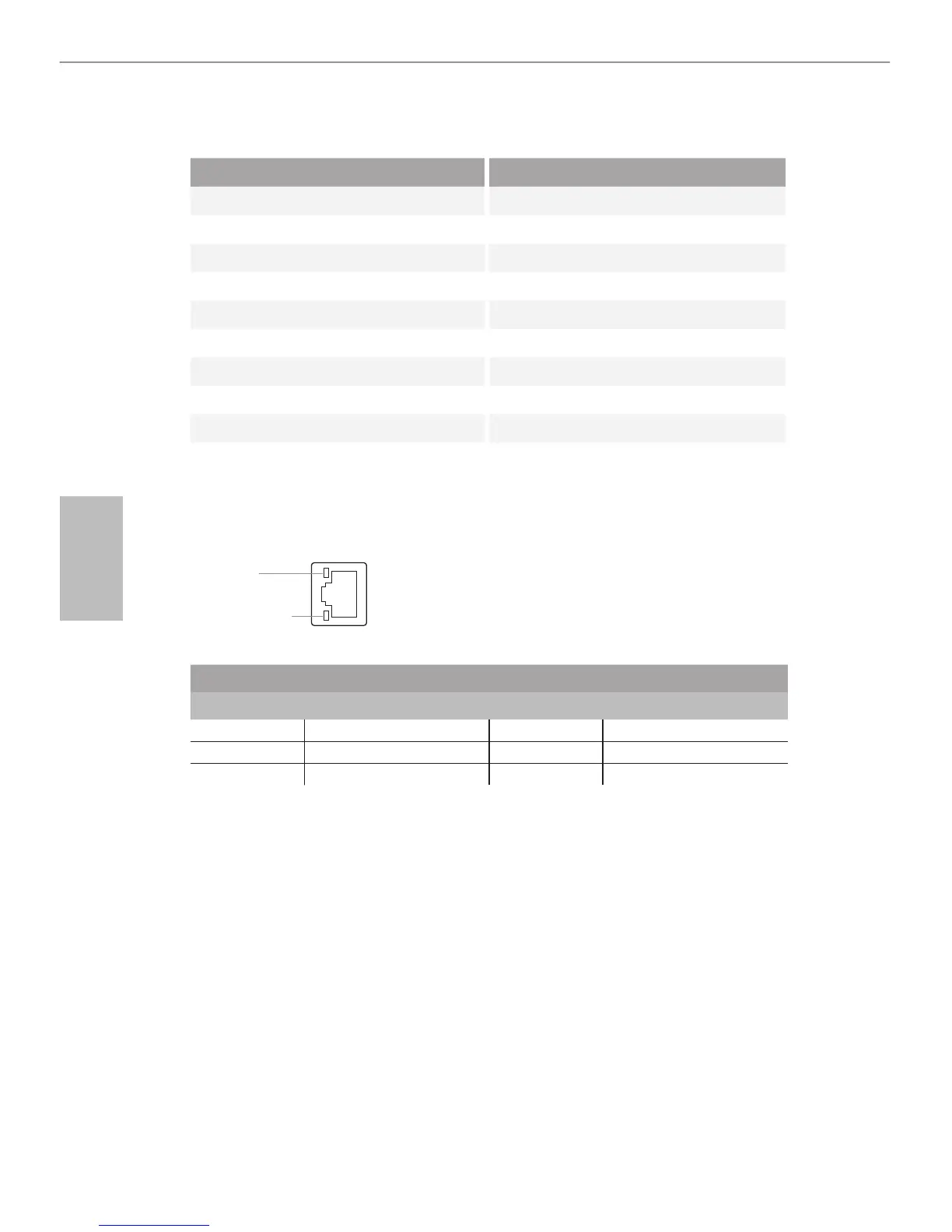

No. Description No. Description
1 Port entrée ligne (témoin bleu) 10 Port eSATA2**
2 Port sortie ligne (citron vert) 11 DisplayPort
3 Port Centre/Caisson de basse (orange) 12 Port HDMI
4 Port sortie haut-parleur arrière (noir) 13 Port USB3.0
5 Port LAN RJ-45* (Intel Gigabit LAN) 14 Port USB3.0
6 Ports USB2.0 15 Port USB3.0
7 Ports USB2.0 16 Port USB3.0
8 Ports USB2.0 17 Port sortie optique SPDIF
9 Ports USB2.0 18 Port microphone (rose)
* Le port LAN possède deux voyants LED. Veuillez consulter le tableau ci-dessous pour plus de renseignements sur les
voyants LED du port LAN.
LED activité / lien LED vitesse
Etat Description Etat Description
Eteint Aucun lien Eteint Connexion 10Mbps
Clignotant Activité données Orange Connexion 100Mbps
Allumé Lien Ver t Connexion 1Gbps
** Le connecteur eSATA est partagé avec le connecteur SATA3_4.
LED ACTIVITE/LIEN
LED VITESSE
Port LAN
