Русский

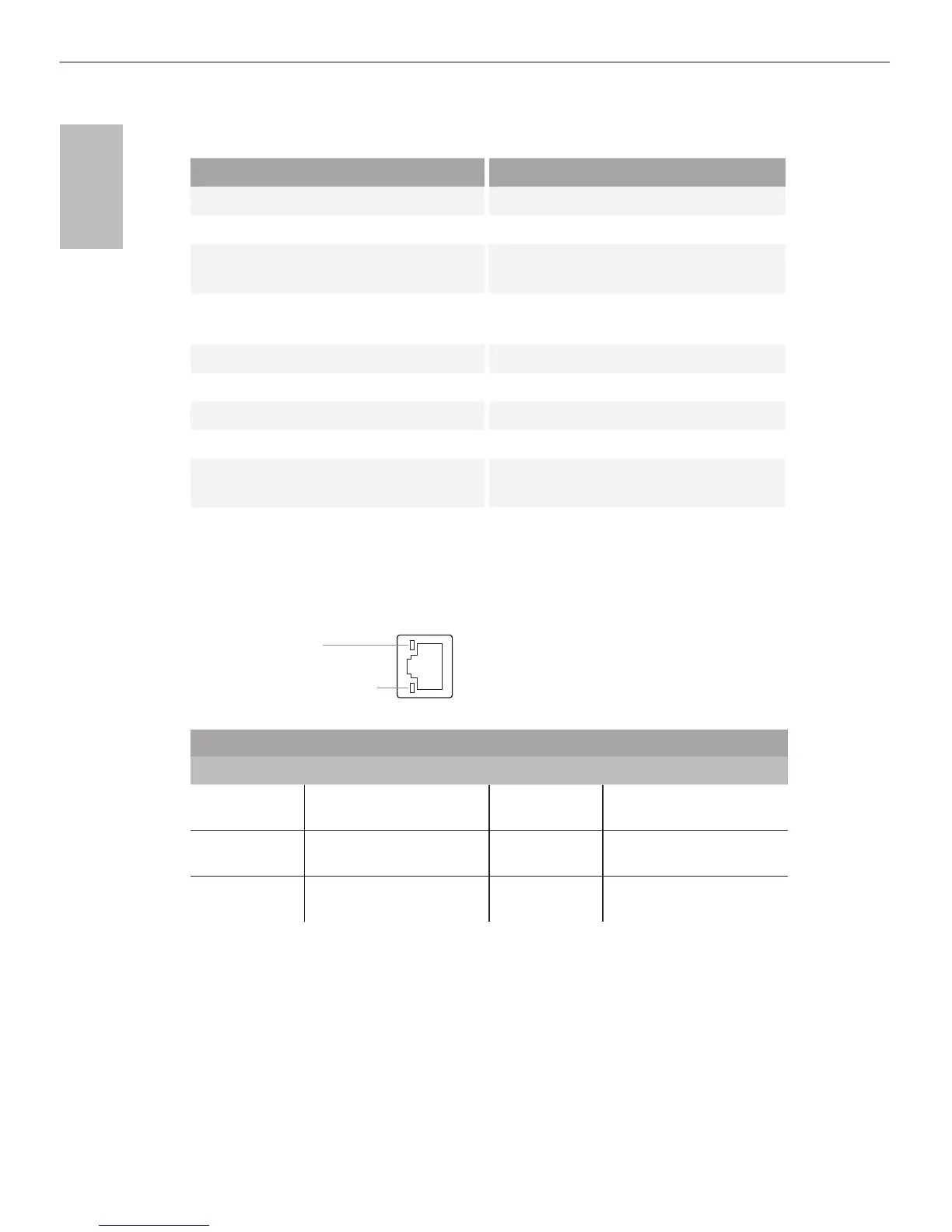

№ Описание № Описание
1 Порт линейного входа (голубой) 10 Порт eSATA2**
2 Порт линейного выхода (салатовый) 11 DisplayPort
3
Центральный канал/сабвуфер
(оранжевый)
12 Порт HDMI
4
Порт выхода тыловых динамиков
(черный)
13 Порт USB3.0
5 Порт LAN RJ-45* (Intel Gigabit LAN) 14 Порт USB3.0
6 Порты USB2.0 15 Порт USB3.0
7 Порты USB2.0 16 Порт USB3.0
8 Порты USB2.0 17 Оптический порт вывода SPDIF
9 Порты USB2.0 18
Разъем для подключения микрофона
(розовый)
* Порт LAN оснащен двумя светодиодными индикаторами. Значения индикаторов порта LAN
представлены в следующей таблице.
Индикатор активности/связи Индикатор скорости
Состояние Описание Состояние Описание
Выкл. Нет связи Выкл. Подключение со
скоростью 10 мб/с
Мигает Активность данных Оранжевый Подключение со
скоростью 100 мб/с
Вкл. Связь Зеленый Подключение со
скоростью 1 гб/с
** Разъем eSATA используется совместно с разъемом SATA3_4.
ИНДИКАТОР АКТИВНОСТИ/СВЯЗИ
ИНДИКАТОР СКОРОСТИ
Порт LAN
