230
日本語

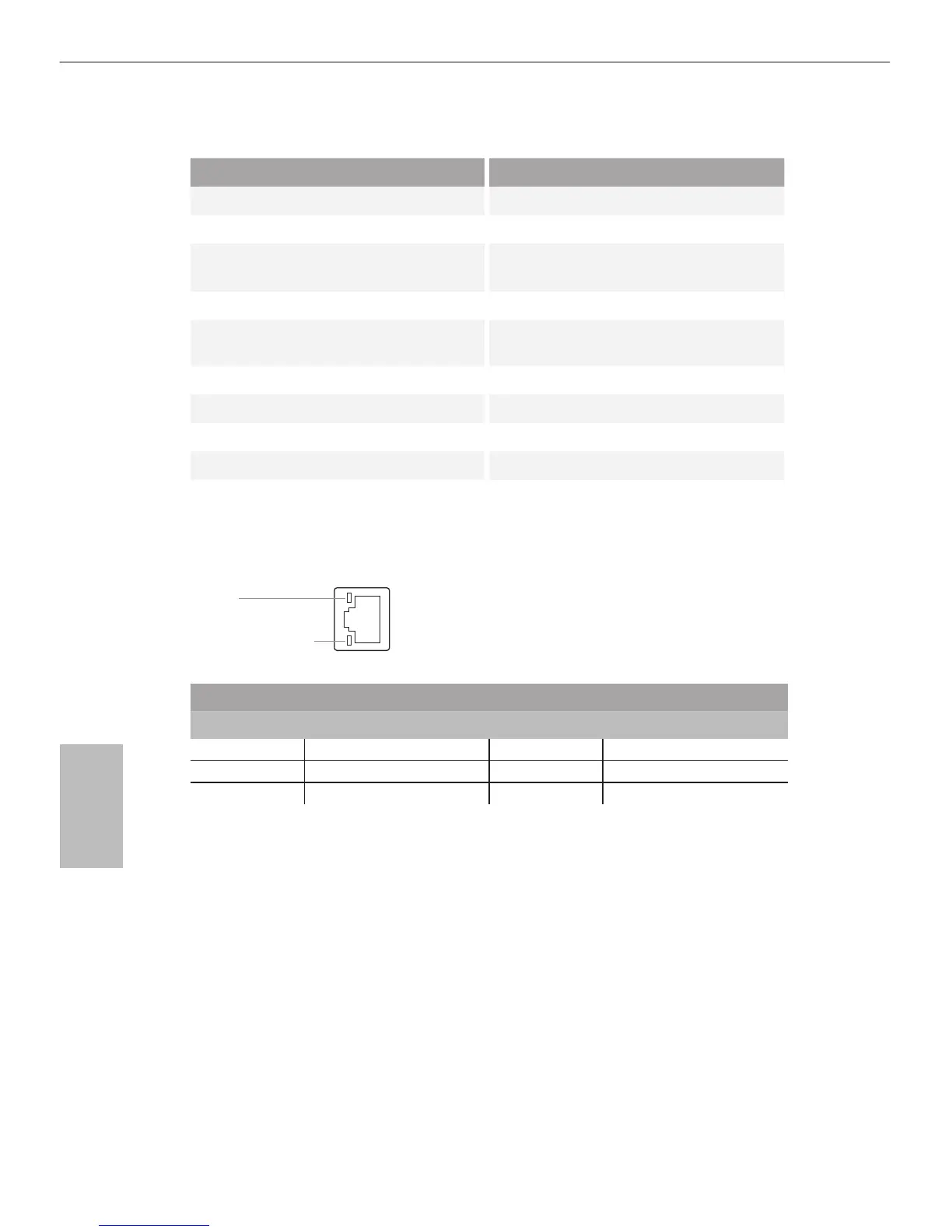

番号説明番号説明
1 ライン入力ポート（明るい青色）10 eSATA2 ポート**
2 ライン出力ポート（ライム色）11 DisplayPort
3
センター/ サブウーファーポート
（オレンジ色）
12 HDMI ポート
4 リアスピーカー出力ポート（黒色）13 USB3.0 ポート
5
LAN RJ-45 ポート*
(Intel Gigabit LAN)
14 USB3.0 ポート
6 USB2.0 ポート15 USB3.0 ポート
7 USB2.0 ポート16 USB3.0 ポート
8 USB2.0 ポート17 オプティカル SPDIF 出力ポート
9 USB2.0 ポート18 マイクロフォンポート（ピンク色）
* LAN ポートには LED が 2 つのあります。 LAN ポートの LED 表示については下の表を参照してください。
アクティビティ / リンク LED 速度 LED
状態説明状態説明
消灯リンクなし消灯10Mbps 接続
点滅データアクティビティオレンジ色100Mbps 接続
点灯リンク緑色1Gbps 接続
** eSATA コネクターは SATA3_4 コネクターと共有します。
アクティビティ / リンク LED
速度 LED
LAN ポート
