15

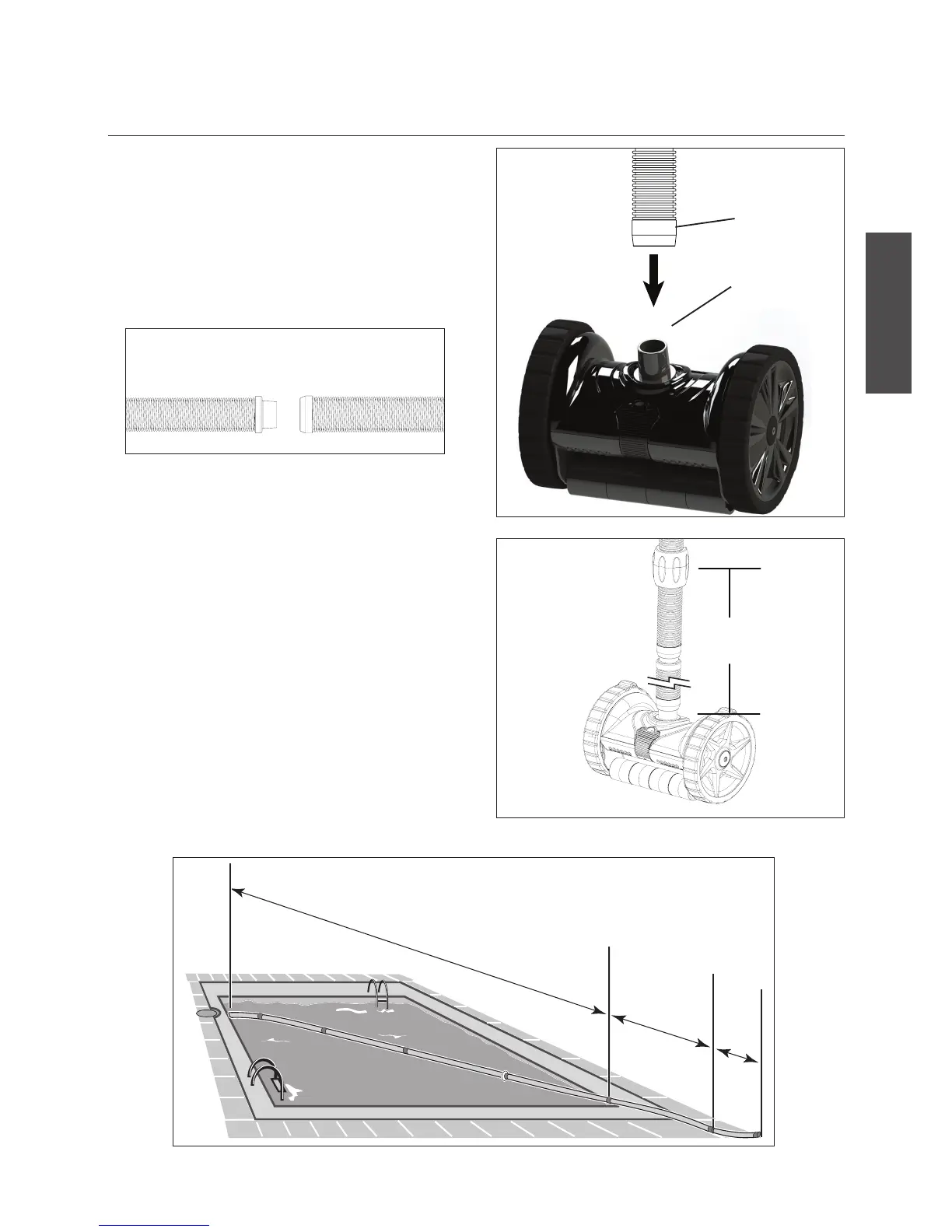

Schlauchsatz
Für die besten Ergebnisse und den fehlerfreien Betrieb sollten
ausschließlich Teile und -schläuche verwendet werden.
1. Für die Verbindung der Schlauchabschnie nässen
Sie die Endstücke mit Poolwasser. Schrauben Sie die
Innengewinde dann in die Außengewinde.
2. Schließen Sie den Schlauch an den
Poolsaugerdrehanschluss an. Siehe Abbildung 3.
3. Der Schlauch reicht vom Anschlusspunkt des Poolsaugers
bis zum enerntesten Punkt am Pool plus einem Abschni
und dem Pilotschlauch.
4. Moneren Sie den Schlauchschwimmer an der zweiten
Schlauchlänge. Der Schwimmer sollte 50,8 cm (20 Zoll)
über dem Poolsauger platziert werden. Siehe Abbildung 4.
5. Alle Verbindungen müssen fest angezogen sein.
6. Die benögte Gesamtlänge des Schlauchs ermieln Sie
anhand der Distanz vom Anschlusspunkt des Schlauchs bis
zum Ansauganschluss am enerntesten Punkt des Pools
plus einer Länge und dem Pilotschlauch.
Siehe Abbildung 5.
Pilotschlauch
Drehanschluss-
baugruppe
Abbildung 2
Abbildung 3
Der selbstansaugende S5™-Poolreiniger wird für die einfache und
schnelle Montage als einteiliger Poolsauger geliefert.
50.8cm
(20 in)
ZUSAMMENBAU DES REINIGERS
Der Schlauch muss bis zum enerntesten
Punkt im Pool reichen
— —
plus eine Länge
plus Pilot-
schlauch
Abbildung 5
Abbildung 4
Deutsch
Schlauchaußengewinde Schlauchinnengewinde
