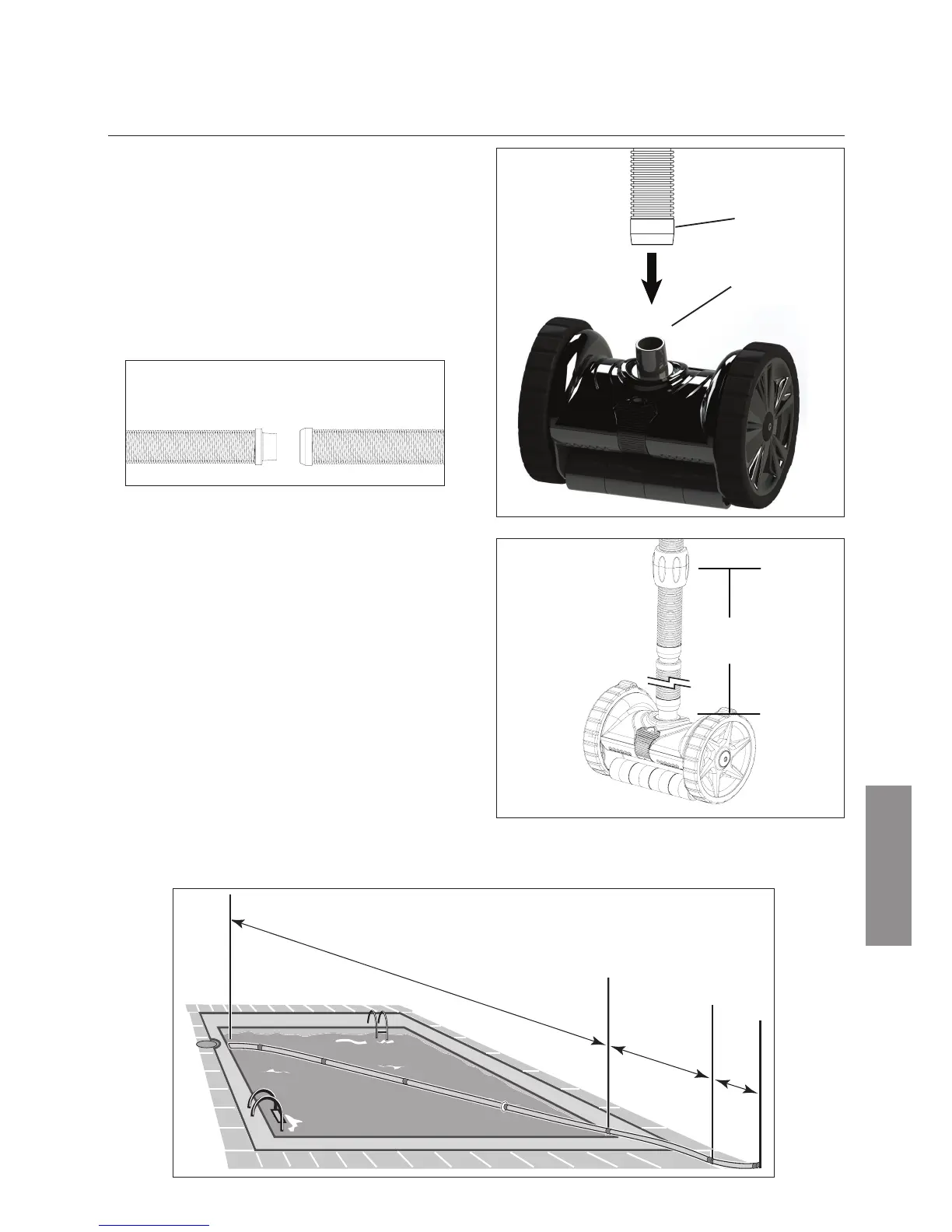

Ensamblaje de la manguera
Para obtener mejores resultados y mantener un funcionamiento
correcto, ulice exclusivamente piezas y mangueras originales.
1. Para conectar las secciones de la manguera, moje los
extremos en el agua de la piscina, luego gire y presione
los extremos hembra para introducirlos en los extremos
macho.
2. Conecte la manguera principal al eslabón giratorio del
limpiafondos. Véase la Figura 3.
3. La manguera deberá llegar desde donde esté conectado el
limpiafondos hasta la parte más alejada de la piscina, más
una sección adicional y la manguera principal.
4. Instale el otador de la manguera en la segunda sección
de la manguera. El otador se debe colocar a 50,8
cenmetros (20 pulgadas) por encima del limpiafondos.
Véase la Figura 4.
5. Asegúrese de que todas las conexiones estén bien
ajustadas.
6. La longitud total necesaria de la manguera se determina
midiendo la distancia desde el punto en que se conecta la
manguera al puerto de succión hasta el punto más alejado
de la piscina, más una sección y la manguera principal.
Véase la Figura 5.
Manguera
principal
Montaje
del eslabón
giratorio
Figura 2
Figura 3
El cuerpo del limpiafondos de succión lateral S5™ se envía en
una sola pieza, por lo que el ensamblaje del limpiafondos es un
proceso más sencillo y rápido.
