Instalación estándar
El limpiafondos de succión lateral S5™ para piscinas está
diseñado para funcionar en una gran variedad de piscinas.
En este manual se explica tanto la instalación estándar para
piscinas con espumadera como la instalación de la línea de
aspiración opcional. Vea cuál de ellas se adapta mejor a la
conguración de su piscina y siga las instrucciones.
Nota: según las caracteríscas parculares de su piscina, es
posible que no necesite la tapa de la válvula reguladora.
1. Apague la bomba de la piscina.
2. Cierre el desagüe principal y todas las líneas de succión,
excepto la línea de la espumadera a la que conectará el
limpiafondos.
3. Quite la cesta de la espumadera.
4. Introduzca el adaptador de cono en la conexión de
aspiración situada en el fondo de la espumadera. Véase la
Figura 7.
5. Empuje la válvula reguladora dentro del adaptador
cónico. El botón de ajuste de la válvula debe estar
orientado hacia arriba.
6. Introduzca el limpiafondos en la piscina. Gírelo de lado
a lado y de adelante hacia atrás para liberar el aire
atrapado, permiendo así que el limpiafondos se hunda
hasta el fondo de la piscina. Connúe introduciendo la
manguera vercalmente en la piscina hasta que esté
totalmente llena de agua y purgada de aire.
Nota: si entrara aire en la fontanería de la piscina, es
posible que su bomba pierda cebado.
7. Introduzca el extremo de la manguera a través de la
abertura de la espumadera y conéctela directamente a la
válvula reguladora. Véase la Figura 7

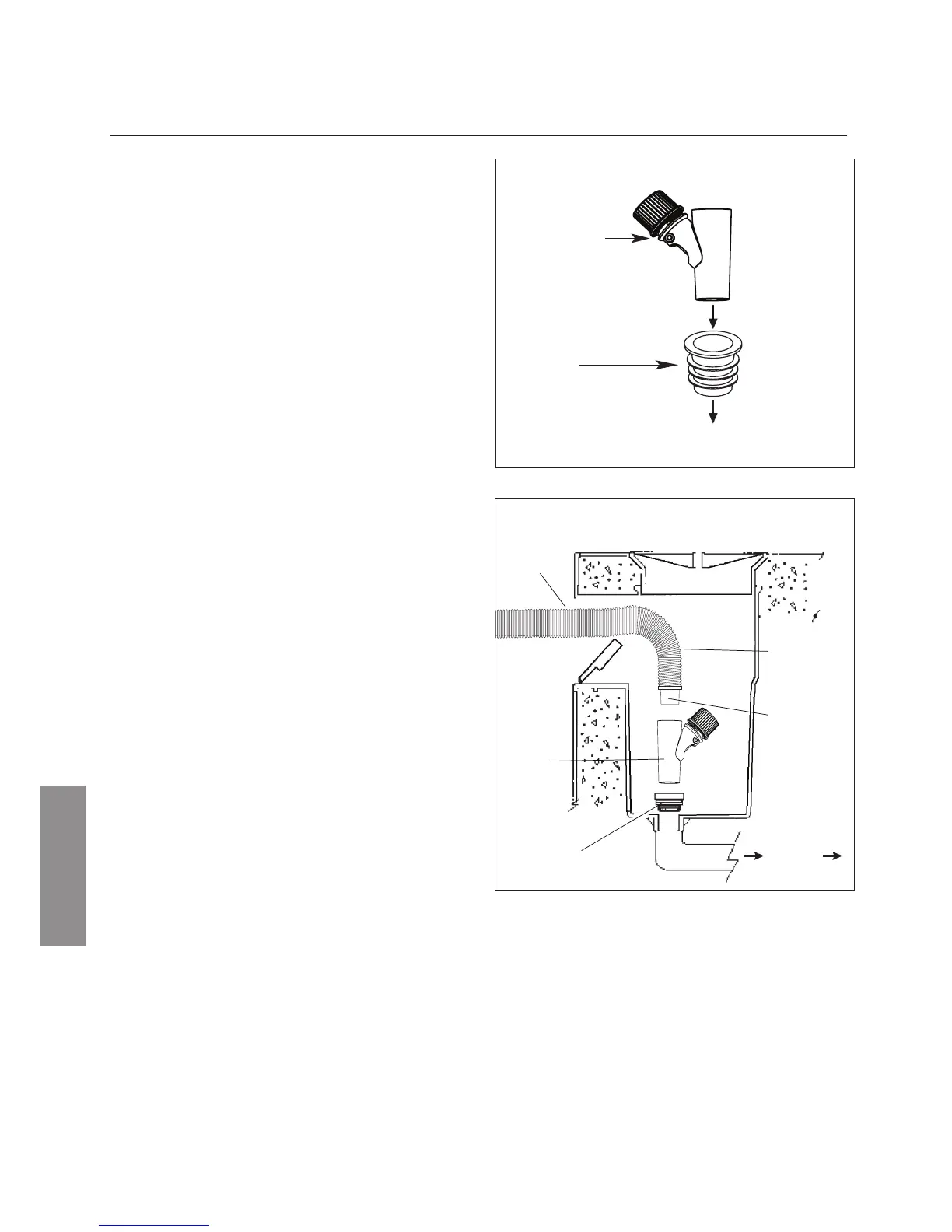

INSTALACIÓN DEL LIMPIAFONDOS
Figura 6
Figura 7
Español
Una la manguera por este
extremo
Válvula
reguladora
Adaptador
cónico
Conectar al fondo de
la espumadera
Protector de
manguera
1 m.
Manguera
macho/
hembra
Manguera
a través de
la abertura
de la
espumadera
Una la
manguera
por este
extremo
Válvula
reguladora
Adaptador cónico
A la
bomba
Parte superior de la espumadera
