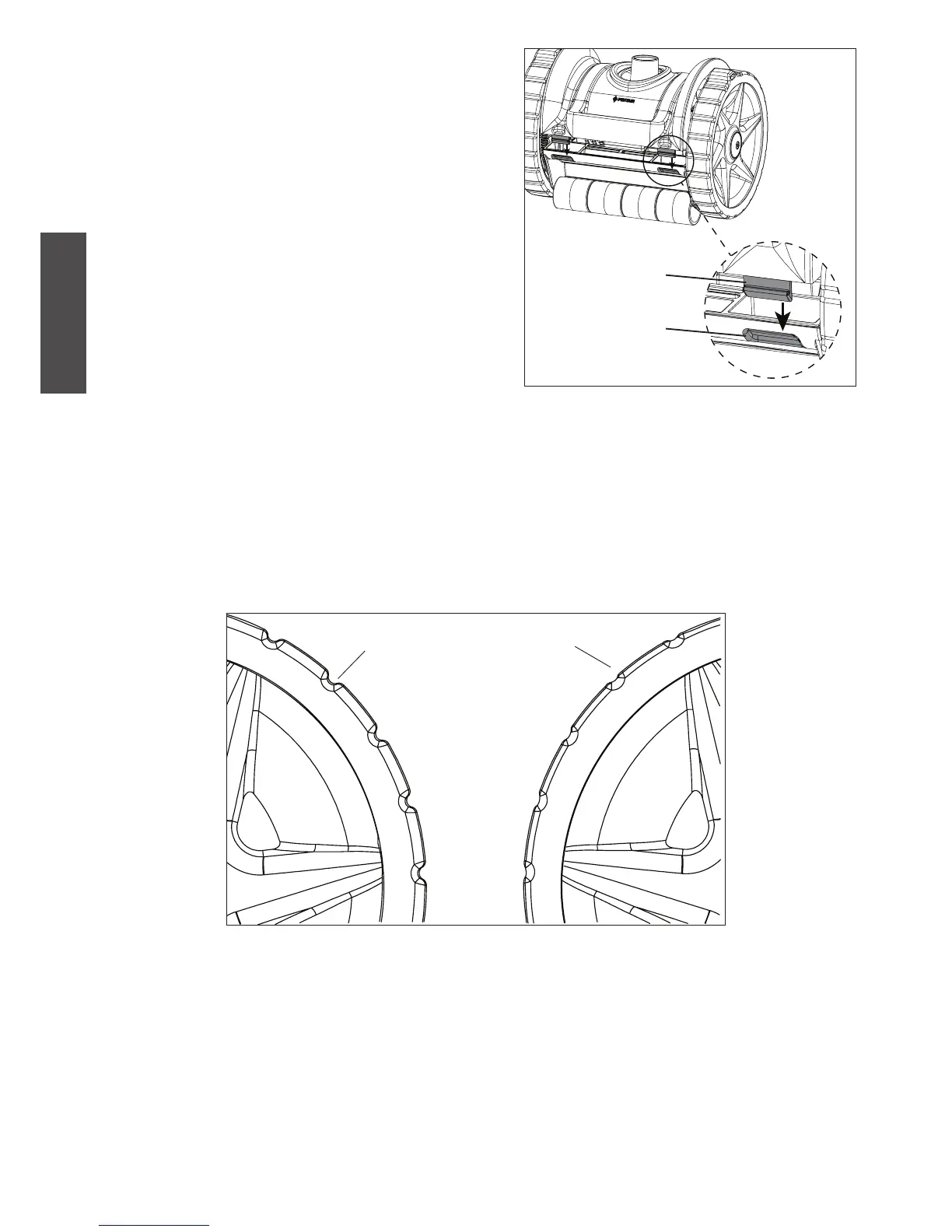

Abbildung 17
Laschen in der Abdeckung und entsprechende
Gehäuseschlitze
Lasche der oberen
Abdeckung
Schlitz im
Poolsaugergehäuse
5. Enernen Sie alle Hindernisse aus der Turbine und der
Turbinenabdeckung.
6. Tauschen Sie die Turbinenabdeckung und beachten Sie, dass die
Drehanschlussbaugruppe zur Vorderseite des Poolsaugers zeigen
muss. Siehe Abbildung 16.
7. Unterziehen Sie den restlichen Reiniger einer Sichtprüfung und
enernen Sie ggf. Ablagerungen in den Getrieben, Antriebswellen,
der Drehanschlussbaugruppe usw.
8. Wiederholen Sie Schri 2 (rechtes Rad drehen) , um sich zu
vergewissern , dass der Poolsauger ohne Probleme läu.
9. Setzen Sie die obere Abdeckung auf die Drehanschlussbaugruppe.
10. Führen Sie die Laschen an der Rückseite der oberen Abdeckung
in die Schlitze an der Rückseite des Saugergehäuses ein (siehe
Abbildung 17). Sobald die Laschen in den Schlitzen an der
Vorderseite sitzen, rastet die Abdeckung ein.
11. Verriegeln Sie obere Abdeckung mithilfe der Verschlussschnalle an
der Vorderseite am Körper des Poolsaugers.
Reifenwechsel
Nach längerer Verwendung müssen die Gummiräder des selbstansaugenden S5™-Poolreinigers möglicherweise ausgetauscht werden.
Wenn die Reifen bis auf die Nute abgerieben sind, müssen die Reifen ausgetauscht werden. Siehe Abbildung 18.
So bauen Sie die Reifen des Poolsaugers aus:
1. Schalten Sie die Pumpe aus und nehmen Sie den Reiniger aus dem Pool.
2. Trennen Sie den Poolsauger vom Pilotschlauch.
3. Legen Sie den Poolsauger auf eine ache Arbeitsäche und lösen Sie den Reifen von oben nach unten vom Rad.
Hinweis: Lösen Sie den Reifen mit der Hand. Wenn Sie den Reifen mit Werkzeug (Schraubendreher, Inbusschlüssel usw.) abnehmen,
kann das Rad beschädigt werden.
Stark verschlissener
Reifen: Die
Außenäche
des Reifens
ist am Boden
der Reifennute
vollständig
verschlissen.
Neuer Reifen:
Die Außenäche
des Reifens ist
deutlich oberhalb
des Nutbodens
des Reifens.
Abbildung 18: Reifenverschleiß - Vergleich
So bauen Sie den Ersatzreifen ein:
1. Legen Sie den Poolsauger auf eine ache Arbeitsäche und setzen Sie die Oberseite des Gummireifens auf das Rad. Die hintere
Lippe des Reifens muss ach an der Innenkante des Rads anliegen.
Hinweis: Lösen Sie den Reifen mit der Hand. Wenn Sie den Reifen mit Werkzeug (Schraubendreher, Inbusschlüssel usw.) abnehmen,
kann das Rad beschädigt werden.
2. Ziehen Sie die Unterseite des Reifens über die Unterseite des Rads. Die hintere Lippe des Reifens muss ach an der Innenkante
des Rads anliegen.
3. Falten Sie die hintere Lippe des Reifens entlang des gesamten Reinigerrads auf die Rückseite des Reinigerrads. Der Reifen muss
ach auf der Radoberäche auiegen.
