Astralpool S5 - Page 30

30
Nederlands

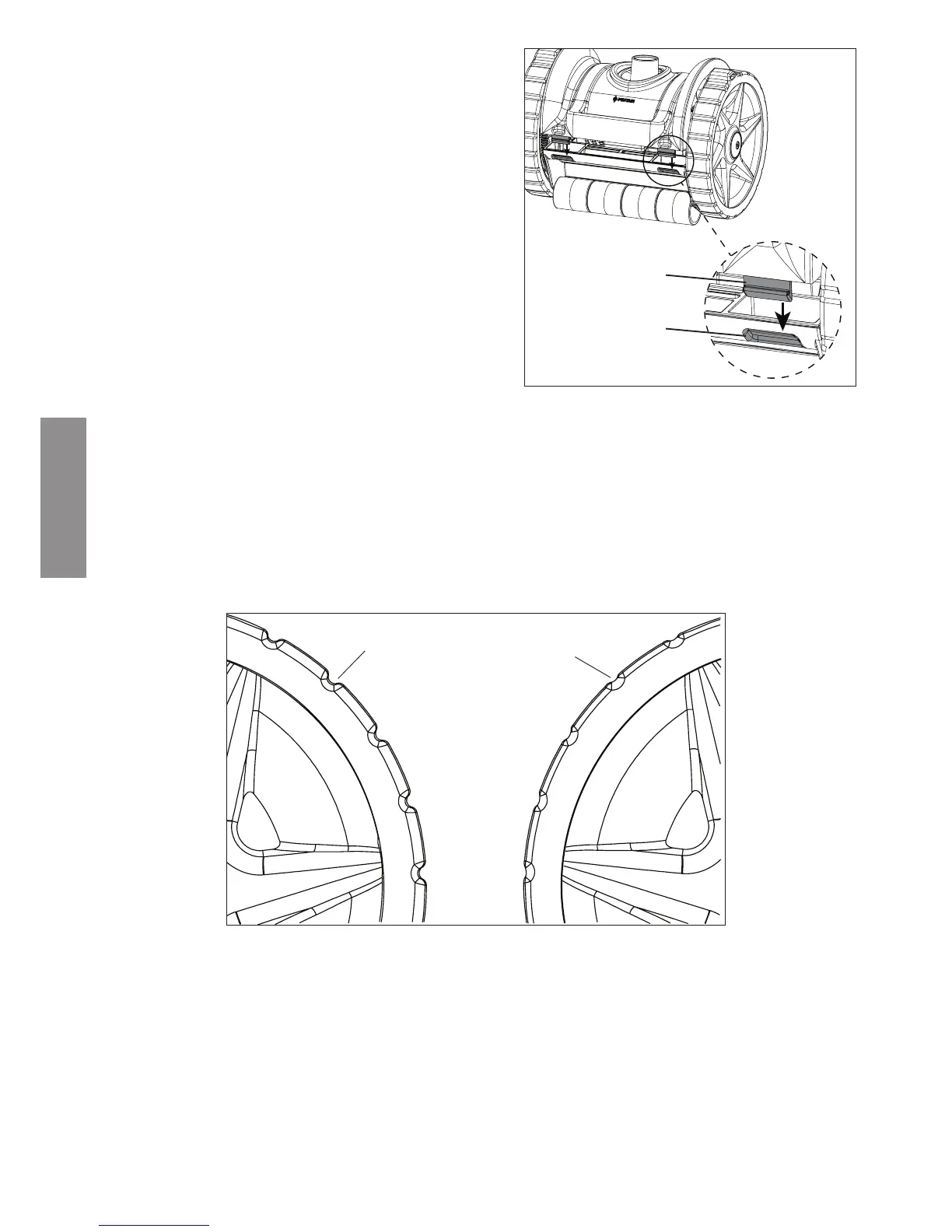

Illustrae 17
Lipje van de bovenplaat en de overeenstemmende sleuven
in de behuizing
Lipje van
bovenplaat
Sleuf in de
behuizing van de
zwembadzuiger
5. Verwijder zichtbare obstruces uit de turbine en het turbinedeksel.
6. Breng het turbinedeksel weer aan en oriënteer daarbij de wartelkop
naar de voorzijde van de zwembadzuiger. Zie Illustrae 16.
7. Onderwerp de rest van de zwembadzuiger aan een visuele inspece
en verwijder eventueel vuil dat in de tandwielen, de aandrijfassen,
de wartelkop, enz. zit.
8. Herhaal stap 2 (het rechterwiel draaien) om er zeker van te zijn dat
de zwembadzuiger soepel draait.
9. Breng de bovenplaat aan boven op de wartelkop.
10. Plaats de lipjes op de achterzijde van de bovenplaat in de sleuven
op de achterzijde van de behuizing van de zwembadzuiger (zie
Illustrae 17). Zodra die lipjes in de sleuven zien, valt de voorzijde
van de bovenplaat op haar plaats.
11. Klik de bovenplaat vast op de behuizing van de zwembadzuiger.
Gebruik daarvoor het houdplaatje op de voorzijde van de
zwembadzuiger.
Banden vervangen
Na een langdurig gebruik kan het nodig zijn om de rubber banden van de S5™ Sucon Side Pool Cleaner te vervangen. Wanneer het
bandoppervlak tot in de groeven van de band versleten is, moet de band vervangen worden. Zie Illustrae 18.
Om de band van de zwembadzuiger weg te nemen:
1. Schakel de zwembadpomp uit en neem de zwembadzuiger uit het zwembad.
2. Koppel de hoofdleiding los van de zwembadzuiger
3. Leg de zwembadzuiger op een vlakke werktafel en trek de band van de velg, van boven naar beneden.
Opmerking: Neem de band met de hand weg. Wanneer u gereedschap of andere voorwerpen (schroevendraaier, Allen-sleutel, enz.)
gebruikt om de band te verwijderen, kunt u de velg beschadigen.
Extreem versleten
band: het oppervlak
van de band is bijna
afgesleten tot de
groeven in de band.
Nieuwe band:
het oppervlak van
de band steekt
ruim boven de
groeven van de
band uit.
Illustrae 18: vergelijking van bandslijtage
De vervangband aanbrengen:
1. Leg de zwembadzuiger op een vlakke werktafel en leg het bovenste deel van de rubber band op de bovenkant van de velg.
Controleer of de achterste lip van de band vlak op de binnenzijde van de velg ligt.
Opmerking: breng de band met de hand weer aan. Wanneer u gereedschap of andere voorwerpen (schroevendraaier, Allen-
sleutel, enz.) gebruikt om de band aan te brengen, kunt u de velg beschadigen.
2. Trek de onderzijde van de band over de onderzijde van de velg. Controleer of de achterste lip van de band vlak op de binnenzijde
van de velg ligt.
3. Vouw de achterste lip van de band tegen de rug van de velg, langs de hele omtrek van de velg. De band moet vlak op de bovenzijde
van de velg liggen.
