NL 22
INBOUWMATEN
installatievoorschrift

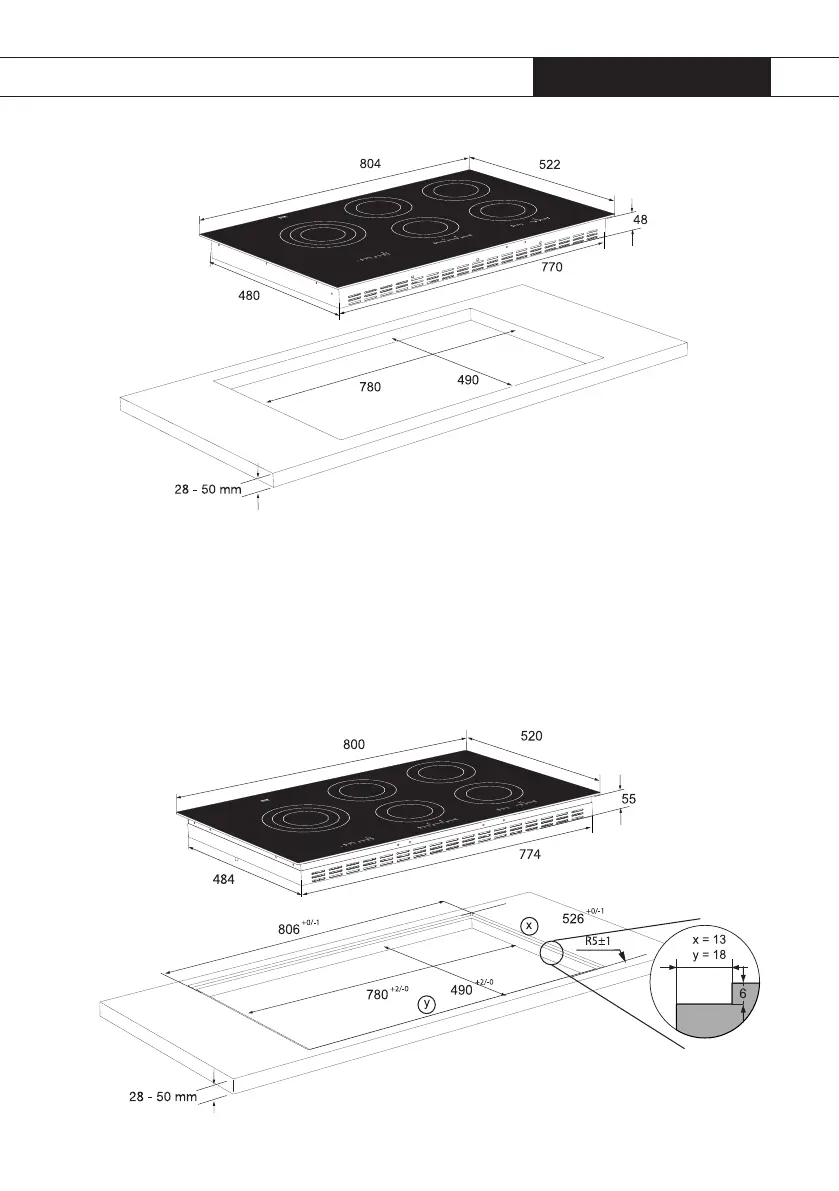

In de bovenstaande illustratie zijn de afmetingen van de uitspa-
ring aangegeven.
Wanneer u een kastje van 600 mm breed gebruikt met een
werkblad met een dikte minder dan 50 mm dient u een uitspa-
ring ”C” (pag. 25) aan beide zijden in het kastje te zagen, zodat
het toestel vrij ligt van het kastje.
HI8071M (Maten in mm, tolerantie 0,5 mm)
Model HI8071I is speciaal bedoeld voor integratie in het werkblad.
