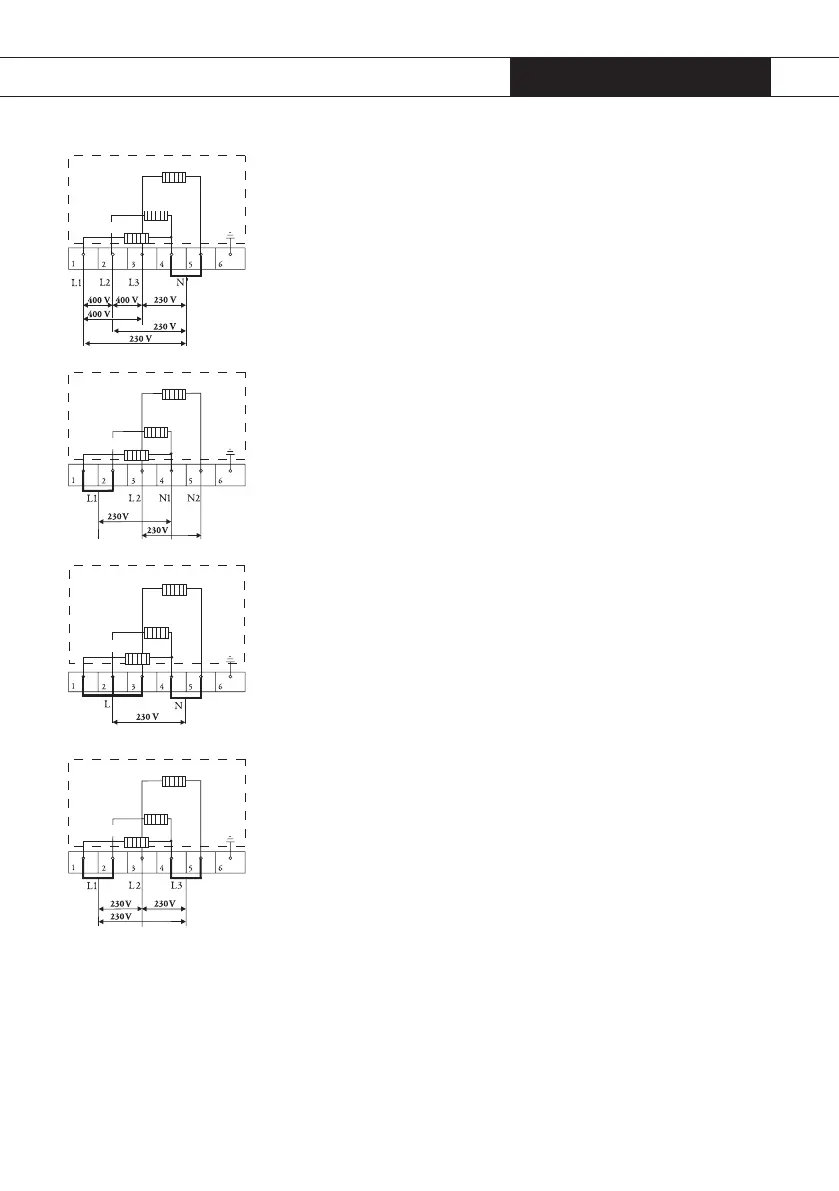

Branchements courants :
3 phases et un neutre (3 1N c.a. 400 V /50 Hz) :
La tension entre les phases et le neutre est de 230 V c.a. La ten-
sion entre les phases est de 400 V. Insérez une pièce d'accouple-
ment entre les points de branchement 4 et 5. La phase 3 n'est
pas sous tension. Vos groupes doivent être protégés contre un
minimum de 16 A (3x). L'âme du fil de branchement doit avoir
un diamètre minimum de 2,5 mm
2
.
2 phases et 2 neutres (2 2 N c.a. 230V / 50 Hz) :
La tension entre les phases et les neutres est de 230 V c.a.
Insérez une pièce d'accouplement entre les points de branche-
ment 1 et 2. Votre groupe doit être protégé contre un minimum
de 16 A (2x).
L'âme du fil de branchement doit avoir un diamètre minimum
de 2,5 mm
2
. Appliquez ces branchements uniquement lorsque
l'appareil est réglé pour un courant biphasé, voir page 27.
Branchements particuliers :
Uniphasé (1 1N c.a. 230 V / 50 Hz) :
La tension entre la phase et le neutre est de 230 V c.a.
Insérez des pièces d´accouplement entre les points de branche-
ment 1 et 2, 2 et 3, 4 et 5. Votre groupe doit être protégé contre
un minimum de 40 A.
L'âme du fil de branchement doit avoir un diamètre minimum
de 6 mm
2
.
3 phases sans neutre (3 c.a. 230V / 50 Hz) :
La tension entre les phases est de 230 V c.a.
Insérez des pièces d'accouplement entre les points de branche-
ment 1et 2 et 4 et 5. Votre groupe doit être protégé contre un
minimum de 16 A (3x). L'âme du fil de branchement doit avoir
un diamètre minimum de 2,5 mm2. Appliquez ces branche-
ments uniquement lorsque l'appareil est réglé pour un courant
biphasé, voir page 27.
INSTRUCTIONS D'INSTALLATION
branchement électrique
FR 26
