Atag HI8071M - Page 78

D 22
EINBAUMASSEN
Installationsvorschrifte

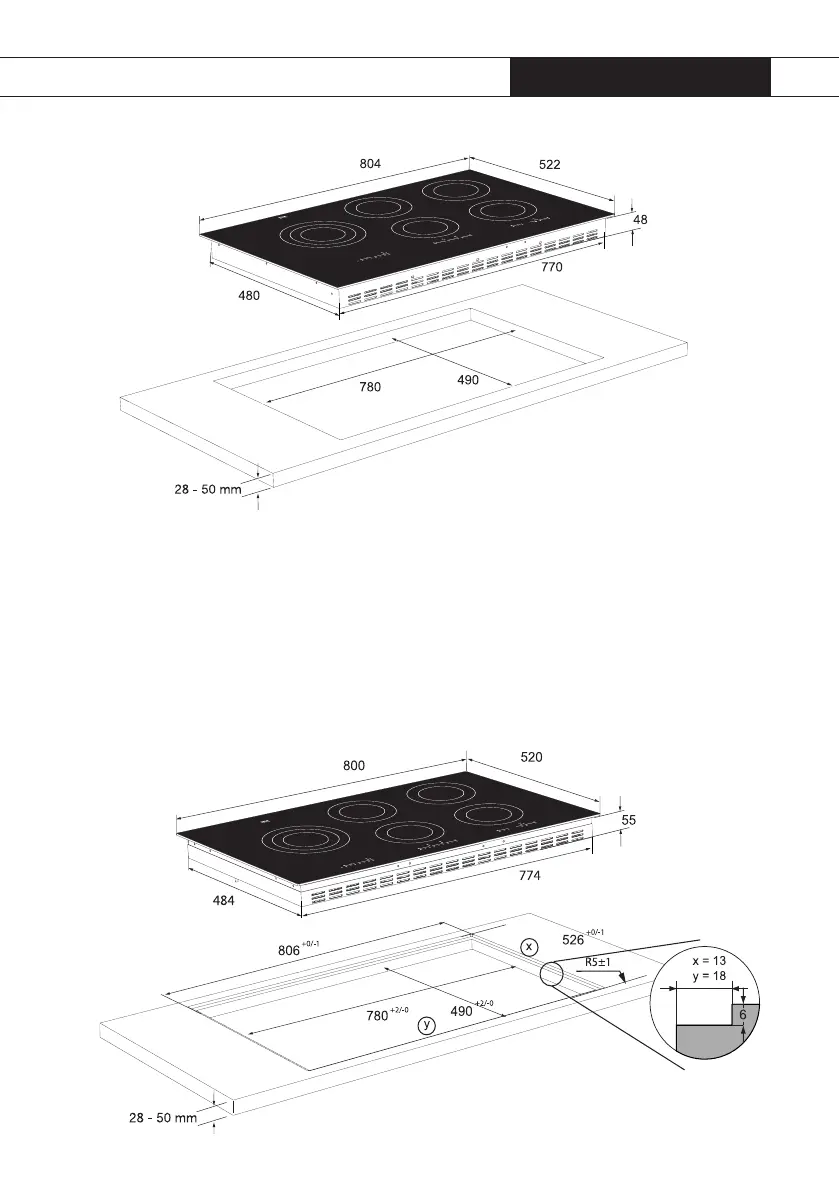

In der vorstehenden Abbildung sind die Abmessungen der
Aussparung angegeben.
Bei einem Schrank mit 600 mm Breite und einer Arbeitsplatte,
deren Stärke 50 mm unterschreitet, müssen Sie in den Schrank
auf beiden Seiten eine Aussparung ”C” sägen, sodass das Gerät
frei vom Schrank liegt.
In der vorstehenden Abbildung sind die Abmessungen der
Aussparung angegeben.
Bei einem Schrank mit 600 mm Breite und einer Arbeitsplatte,
deren Stärke 50 mm unterschreitet, müssen Sie in den Schrank
auf beiden Seiten eine Aussparung ”C” sägen, sodass das Gerät
frei vom Schrank liegt.
HI8071M (Maße in mm, Toleranz 0,5 mm)
Modell HI8071I ist besonders für die Integration in die Arbeitsplatte vorgesehen.
