É t a p e 2
Installation Manuel:

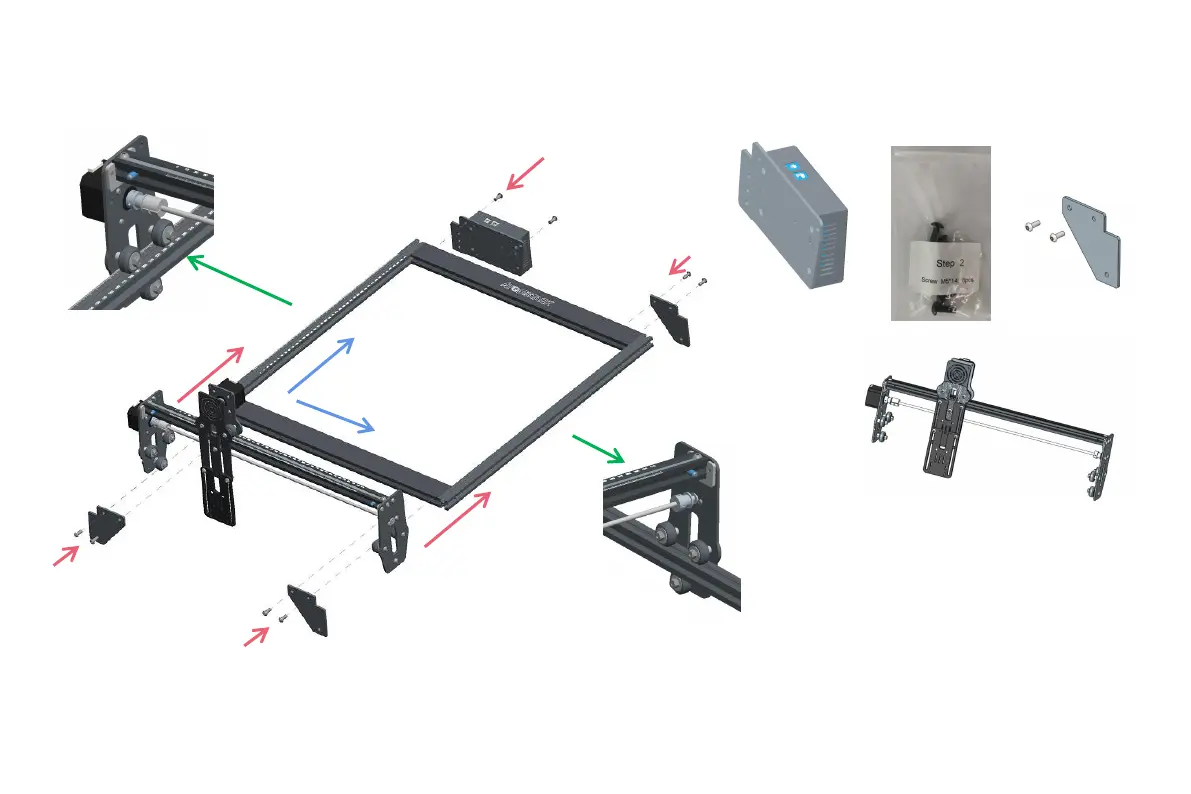

1.Poussez le composant de l'axe X dans le cadre
de base dans la direction indiquée sur la figure.
Ajustez correctement l'écrou excentrique.
2.Installez le boîtier de commande comme indiqué.
3. Utilisez une clé Allen M5 pour installer 3 joints
de support.
Boîtier de
commande *1
Vis M5 * 8
Joint de
support * 3
Composants de l'axe X * 1
Étape 2 Composants requis:
1
1
2
3
3
3
Le rail de guidage passe par le
milieu des 3 rouleaux. Relâchez
la distance entre les roues de
guidage supérieure et inférieure
de manière appropriée.
Y
X
