É t a p e 4
Installation Manuel:

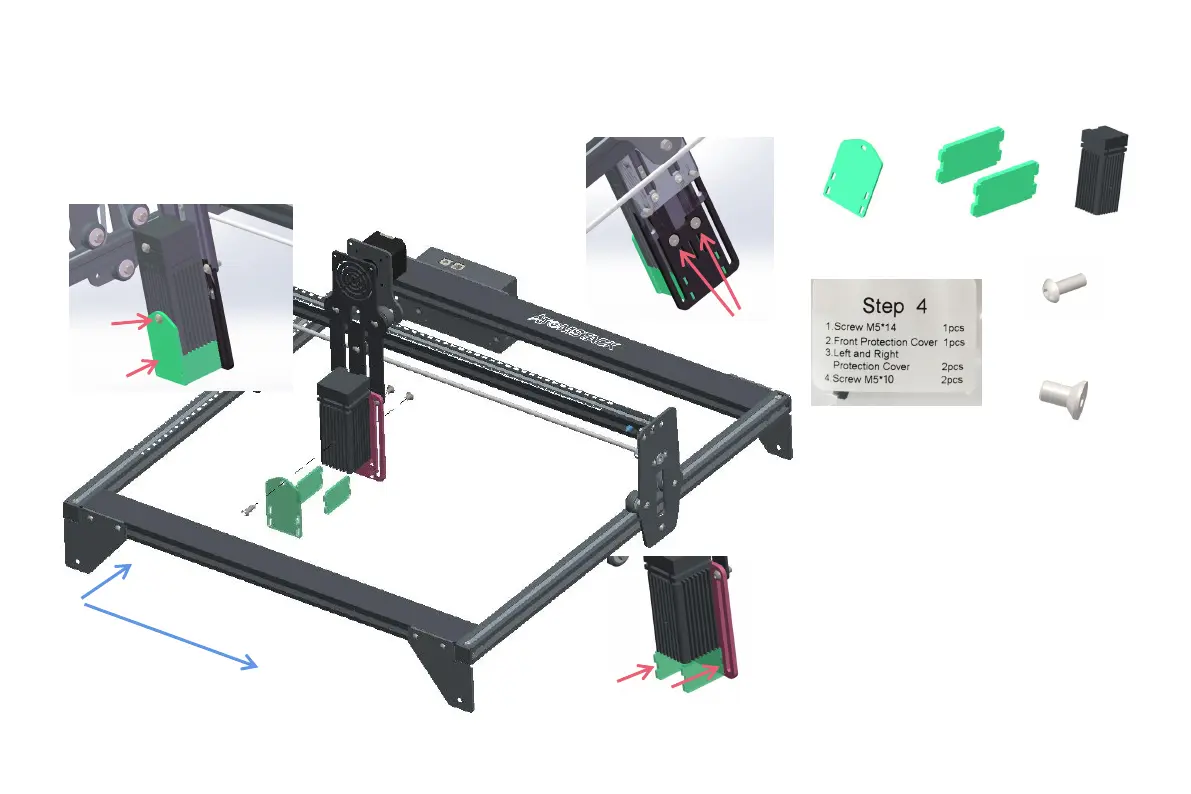

1. Fixez la tête laser sur le panneau coulissant
avec des vis à tête fraisée M5 * 10. Les vis
doivent être serrées.
2. Insérez les capots de protection verts sur les
côtés gauche et droit.
3. Insérez le couvercle de protection vert avant.
4. Fixez le couvercle de protection avant avec
des vis à tête ronde plate M5 * 14.
1
2
3
4
1
1
2
3
4
Y
X
Capot de protection
avant*1
Housses de protection
des deux côtés * 2
Tête laser*1
M5 * 14 Vis à tête
ronde plate * 1
Vis à tête fraisée M5 * 10 *
2
Étape 4 Composants requis:
