Benötigte Komponenten

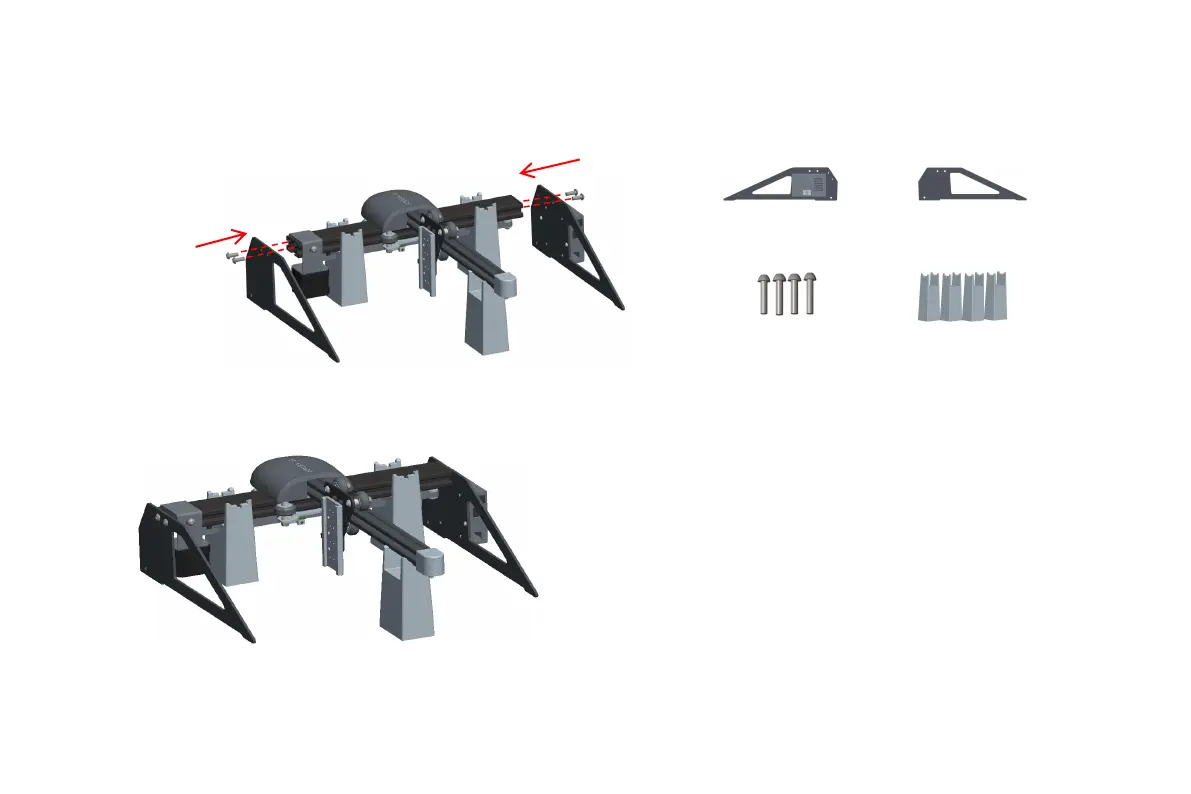

1. Wie in Abbildung 1 dargestellt, werden zwei
Montageblöcke für die Montage der Y-Achse und ein
Montageblock für die Montage der X-Achse verwendet, die
jeweils in verschiedene Nuten geklemmt werden, und dann
der obere Stützfuß und der untere Stützfuß montiert werden,
und der Stützfuß Die Komponenten und M5*14-Schrauben
werden entlang der gestrichelten Linien auf beiden Seiten in
die Schraubenlöcher der Y-Achse montiert und die Schrauben
mit einem Inbusschraubendreher Nr. 4 festgezogen
2. Abbildung 2 zeigt die komplette Baugruppe, nachdem der
obere Stützfuß der Y-Achse und die untere
Stützfußbaugruppe und die M5*14-Schrauben festgezogen
wurden.
Schritt 2
2
1
Oberer Stützfuß und
Schaltkastenkomponente
Y-Achsen-Halterungsschrauben
auf beiden Seiten M5 * 14
Untere
Stützfußkomponente
Montageunterlage
