Composant
de l'axe X
Composant
de l'axe Y
Composants requis
Étape 1

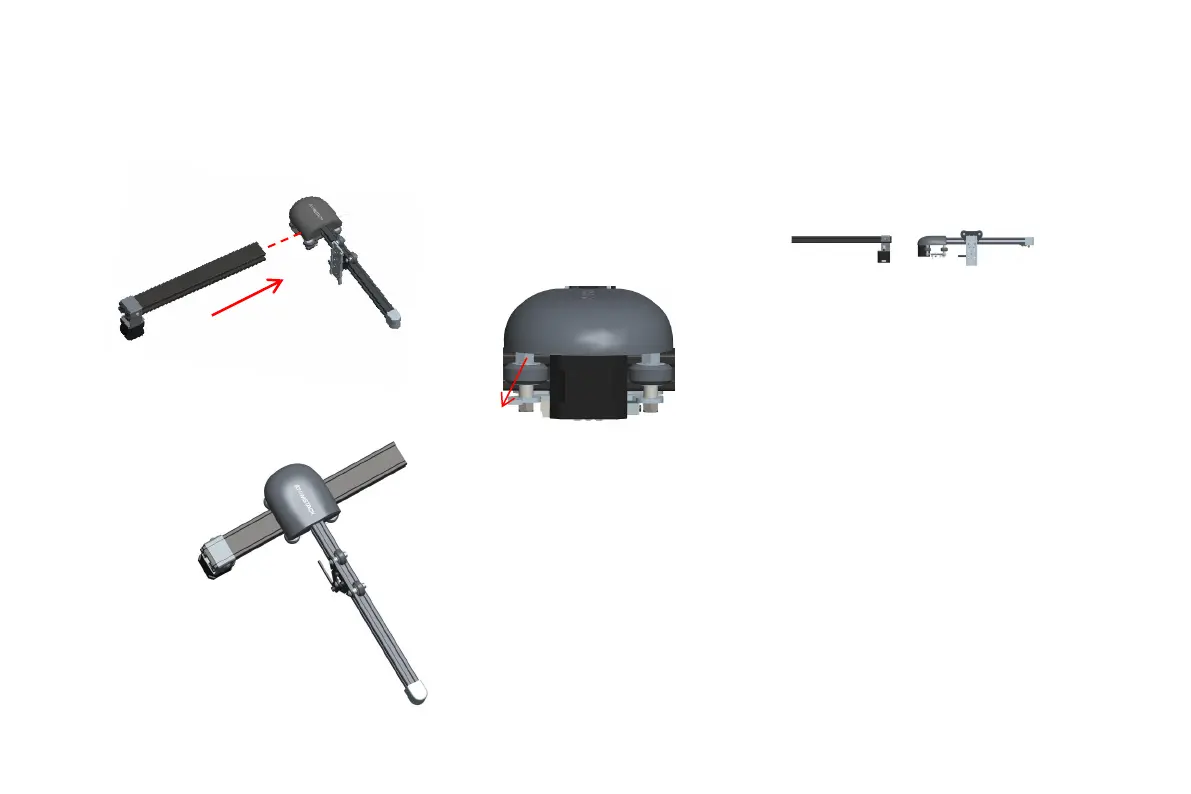

1. Poussez le composant de l'axe X le long de la ligne
pointillée dans le cadre du rail de guidage du
composant de l'axe Y selon la direction indiquée sur la
figure. Avant de pousser le composant de l'axe X dans
le cadre de l'axe Y, desserrez correctement l'écrou
excentrique pour éviter que le rouleau du composant
de l'axe X ne soit trop serré lorsque vous poussez le
composant de l'axe X dans le cadre de l'axe Y.
2. Après avoir poussé le composant de l'axe X dans le
rail de guidage de l'axe Y, serrez correctement l'écrou
excentrique sur le composant de l'axe X pour
empêcher le rouleau du composant de l'axe X de se
desserrer.
3. La figure affiche complètement le composant de
l'axe X/Y après l'assemblage.
2
écrou
excentrique
1
3
