23 24
Push
to click
MAX ø6,5 mm
1
2
43
35
Per maggiore comodità è possibile connettere i
cavi al pannello ECI-H prima di fissare il pannello
stesso all’amplificatore. Scegliete la posizione
definitiva del pannello e fate riferimento alle
indicazioni riportate sulle etichette per
il collegamento. Eseguite questa operazione con
l’amplificatore spento.
Montaggio a filo del pannello Montaggio semi-incassato

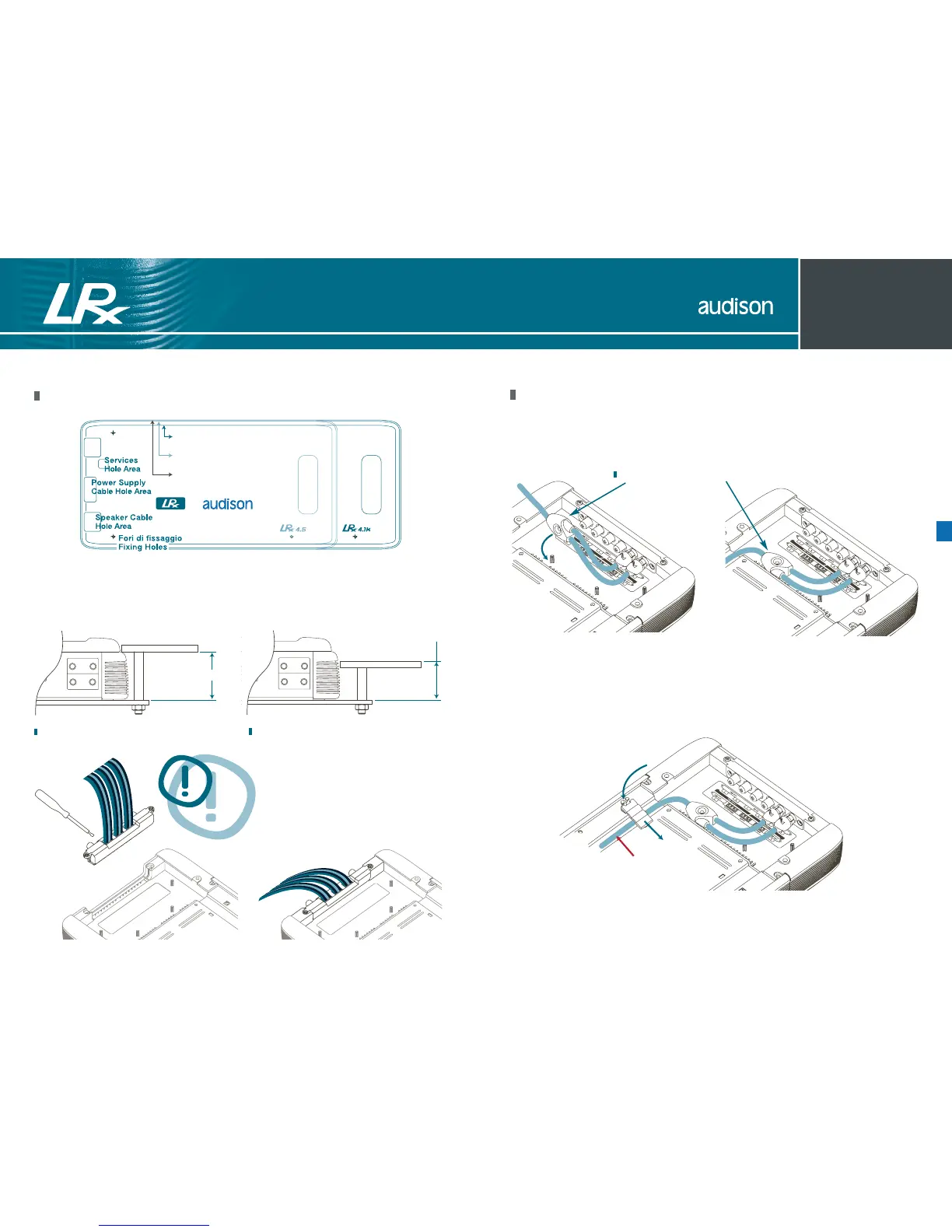

Come far passare i cavi di segnale sotto l’amplificatore
Se si utilizzano i cavi di interconnessione CONNECTION Audison, dopo aver collegato
i connettori RCA fissare l’Y BLOCK su uno dei pioli predisposti.
Stendere il cavo nel sito dedicato e fissarlo con le apposite clip fornite in dotazione.
Per fissare la clip fissacavo inserire prima la linguetta , poi schiacciare la clip fino a sentire lo scatto.
CONNECTION Audison Y BLOCK
Perimetro esterno
External Outline
Perimetro per il montaggio semi-incassato
Semi-Projecting Outline
Input Cable
Hole Area
Perimetro per il montaggio a filo del pannello
Non-Projecting Outline
Dima di foratura
In dotazione è fornita una dima che consente di prevedere le dimensioni di montaggio.
Sul cartoncino sono riportate le indicazioni per l’installazione dell’amplificatore a filo
del pannello, semi-incassato o su una superficie piana. Nel caso si vogliano montare
i cavi completamente a scomparsa si può far riferimento ai fori indicati.
