11 12

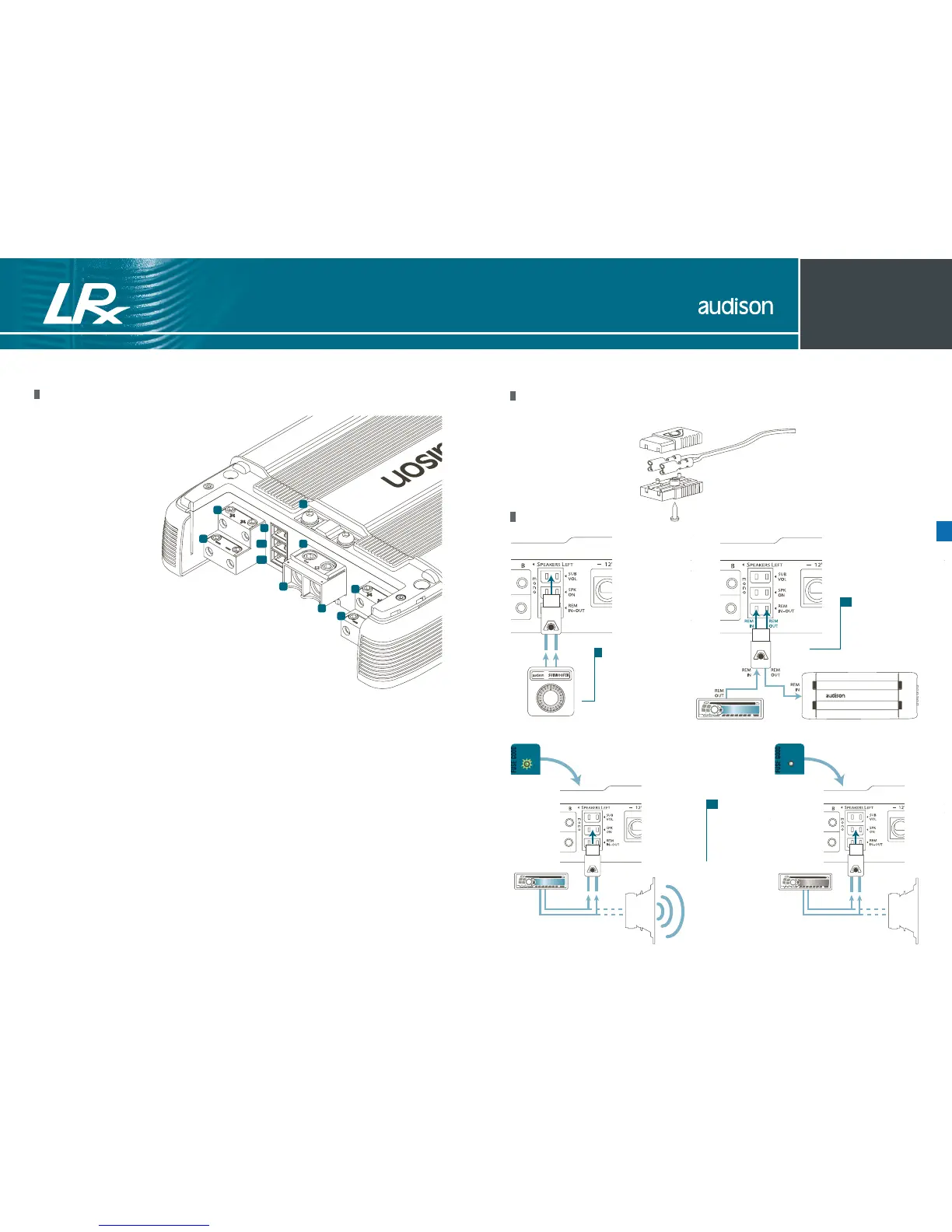

Descrizione
1_ Fusibile di protezione: 40 A (LRx 4.5) /
80 A (LRx 4.1k);
2_ Flangia protettiva anticortocircuito;
3_ - Power (Ground): morsetto per
il collegamento del polo negativo
d’alimentazione dell’amplificatore.
Collegare qui il cavo negativo
della batteria o un cavo
connesso allo chassis
dell’autoveicolo. Il foro
accetta un cavo della
sezione massima di
2 A.W.G. Per un miglior
trasferimento della
corrente si raccomanda di utilizzare
cavi della massima sezione possibile e comunque
della stessa sezione del cavo collegato al polo positivo;
4_ + Power (11÷15 VDC): morsetto per il collegamento
del polo positivo d’alimentazione dell’amplificatore. Collegare
qui il cavo positivo della batteria. Il foro accetta un cavo della
sezione massima di 2 A.W.G. Per un miglior trasferimento della
corrente si raccomanda di utilizzare cavi della massima sezione
possibile e comunque della stessa sezione del cavo collegato al polo
negativo;
5_ + Left A/B Speaker Out: Terminale di potenza + Left dei canali A/B;
6_ - Left A/B Speaker Out: Terminale di potenza - Left dei canali A/B;
7_ + Right A/B Speaker Out: Terminale di potenza + Right dei canali A/B;
8_ - Right A/B Speaker Out: Terminale di potenza - Right dei canali A/B;
9_ Remote Sub Volume: Ingressi per il controllo a distanza del volume del Sub, VCRA
opzionale.
10_ Speaker ON: Ingressi per l’accensione dell’amplificatore tramite il cavo di potenza di
un altoparlante. Se la sorgente è priva di un’uscita Remote a 12 VDC, collegare qui una
qualsiasi uscita di potenza, anche in parallelo ad un altoparlante di serie, per accendere
l’amplificatore;
11_ Remote IN/OUT: REM IN, terminale per il collegamento del cavo Remote proveniente
dall’apparecchio che comanda l’accensione dell’amplificatore. La tensione applicata deve
essere compresa fra 7 e 16 VDC. REM OUT, terminale per il rilancio della tensione di
Remote per accendere altre elettroniche. La tensione d’uscita corrisponde a 12 VDC per
50 mA. Su questo terminale sarà disponibile il comando di accensione per altri apparecchi
anche se non viene collegato il REM IN ma si utilizza la presa Speaker ON.
2
3
4
5
6
7
9
11
10
8
1
Amp ON
ON
ON
Amp OFF
OFF
OFF
Come si montano i connettori portafaston
Servizi
9 Service: SUB VOL
Il controllo esterno
non ha verso di
connessione.
11 Remote IN-OUT
10 Speaker ON
The Universal Sound
Manuale d’uso
LRx 4.5
LRx 4.1k
