8

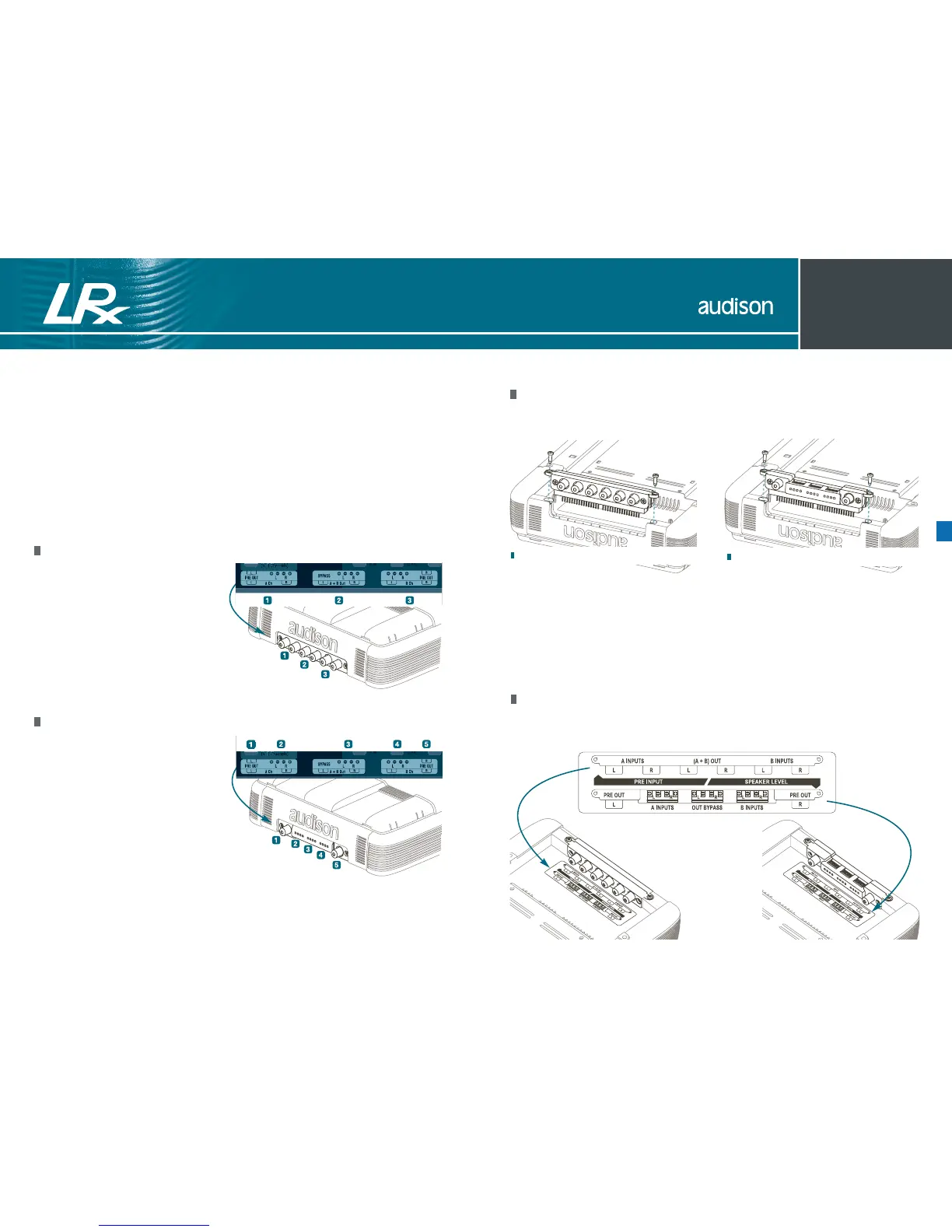

Installazione dei Pannelli Ingressi ECI
Per entrambi i pannelli vale la stessa procedura:
1_ Togliere le viti indicate nel disegno;
2_ Sfilare il pannello tirando con decisione ma facendo attenzione a non piegare i piedini che
sono perpendicolari all’amplificatore;
3_ Sostituire il pannello con quello che si intende utilizzare o girarlo mettendo i contatti
verso l’interno dell’amplificatore;
4_ Infilare il pannello facendo attenzione all’esatta posizione dei piedini;
5_ Spingere il pannello fino in fondo;
6_ Riavvitare le viti avendo cura di non forzare.
Quando si monta l’ECI rovesciato
Nel fondo dell’amplificatore, in corrispondenza del pannello ingressi, c’è l’etichetta che riporta
la corretta disposizione degli ingressi e la loro funzione.
ECI-L Easy Common Interface - Low Level
ECI-H Easy Common Interface - High Level
ECI-L
ECI-H
7
Pannello Ingressi ECI - Easy Common Interface
Audison introduce una novità assoluta nella gestione degli ingressi degli amplificatori LRx.
ECI è un’interfaccia intercambiabile con una morsettiera comune estremamente facile da
utilizzare. Gli LRx sono dotati di un duplice pannello ingressi reversibile che può essere
utilizzato a seconda delle esigenze. E’ possibile scegliere non solo la tipologia del segnale che
dovrà pilotare l’amplificatore tra preamplificato e amplificato, ma anche fare in modo, qualora
ve ne fosse la necessità, che i connettori non sporgano dallo chassis dell’amplificatore.
Basta girare il pannello ingressi e far passare i cavi sotto l’amplificatore nell’apposito incavo.
Un’etichetta specifica indica la corretta disposizione degli ingressi e la loro funzione; i cavi
possono essere fissati con delle comode clip.
ECI - L Low Level: Pannello Ingressi Preamplificati
1_ A Ch Input: Ingressi preamplificati per
pilotare il Destro e il Sinistro dei canali A;
2_ A + B Out: Uscite preamplificate Destra
e Sinistra. Il segnale disponibile su questa
uscita non è sottoposto a filtraggio
ed è quello applicato agli ingressi A,
eventualmente sommato a quello degli ingressi B;
3_ B Ch Input: Ingressi preamplificati per
pilotare il Destro e il Sinistro dei canali B.
ECI - H High Level: Pannello Ingressi Alto Livello/Uscite PRE
1_ Left PRE OUT: Uscita preamplificata
Sinistra. Il segnale disponibile su questa
uscita non è sottoposto a filtraggio ed è
quello applicato all’ingresso Sinistro dei
canali A;
2_ A Ch Speaker Input: Ingressi per segnali
amplificati per pilotare il Destro e il Sinistro
dei canali A;
3_ Out BYPASS (Speaker): Uscite Destra e Sinistra.
Il segnale disponibile su questa uscita è
quello applicato agli ingressi A;
4_ B Ch Speaker Input: Ingressi per segnali amplificati per pilotare il Destro e il Sinistro dei
canali B;
5_ Right PRE OUT: Uscita preamplificata Destra. Il segnale disponibile su questa uscita non
è sottoposto a filtraggio ed è quello applicato all’ingresso Destro dei canali A.
