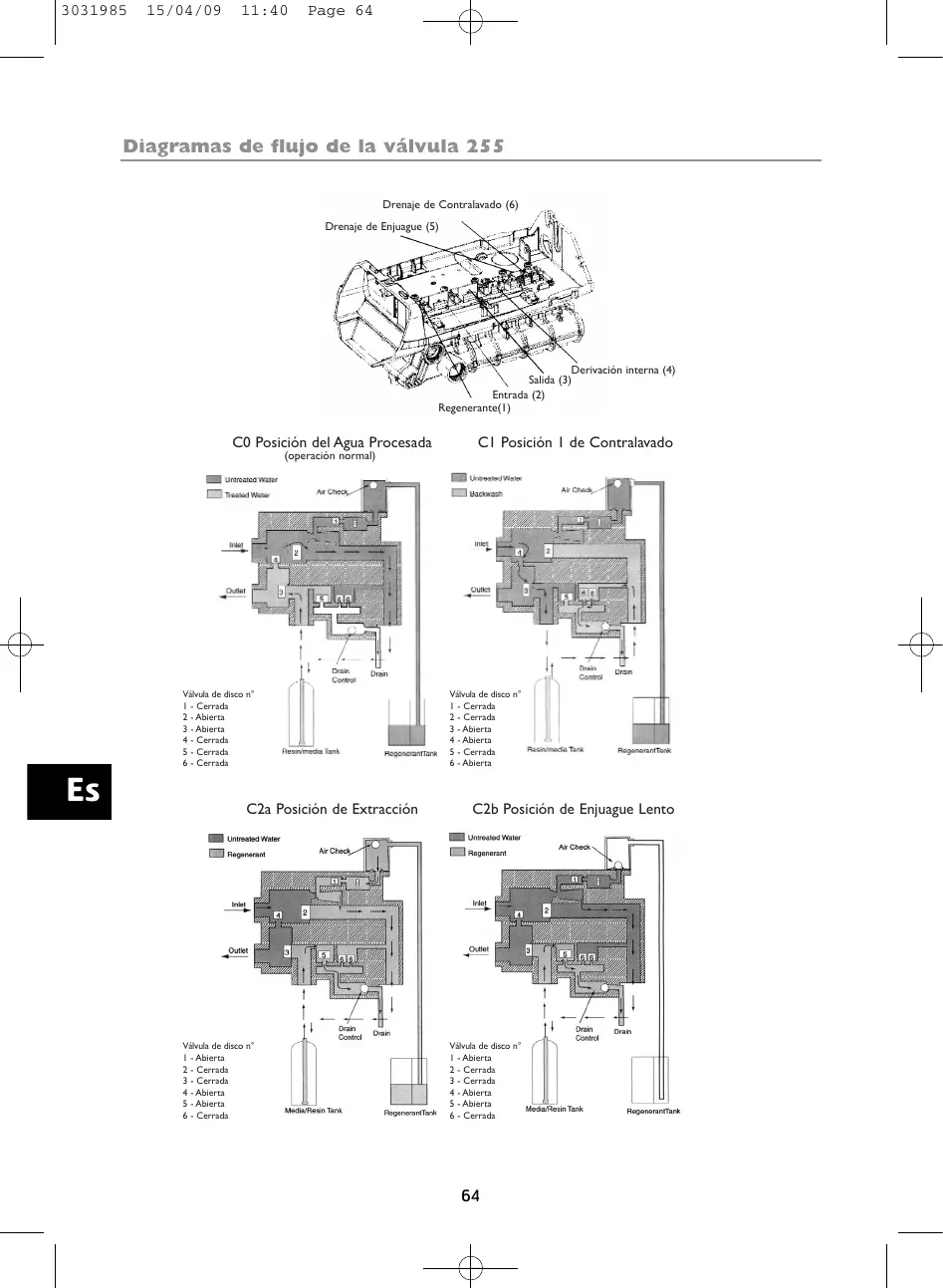

Diagramas de flujo de la válvula 255
Drenaje de Contralavado (6)
Drenaje de Enjuague (5)
Derivación interna (4)
Salida (3)
Regenerante(1)
Entrada (2)
C0 Posición del Agua Procesada
(operación normal)
C1 Posición 1 de Contralavado
C2a Posición de Extracción C2b Posición de Enjuague Lento
Válvula de disco n°
1 - Cerrada
2 - Abierta
3 - Abierta
4 - Cerrada
5 - Cerrada
6 - Cerrada
Válvula de disco n°
1 - Cerrada
2 - Cerrada
3 - Abierta
4 - Abierta
5 - Cerrada
6 - Abierta
Válvula de disco n°
1 - Abierta
2 - Cerrada
3 - Cerrada
4 - Abierta
5 - Abierta
6 - Cerrada
Válvula de disco n°
1 - Abierta
2 - Cerrada
3 - Cerrada
4 - Abierta
5 - Abierta
6 - Cerrada
