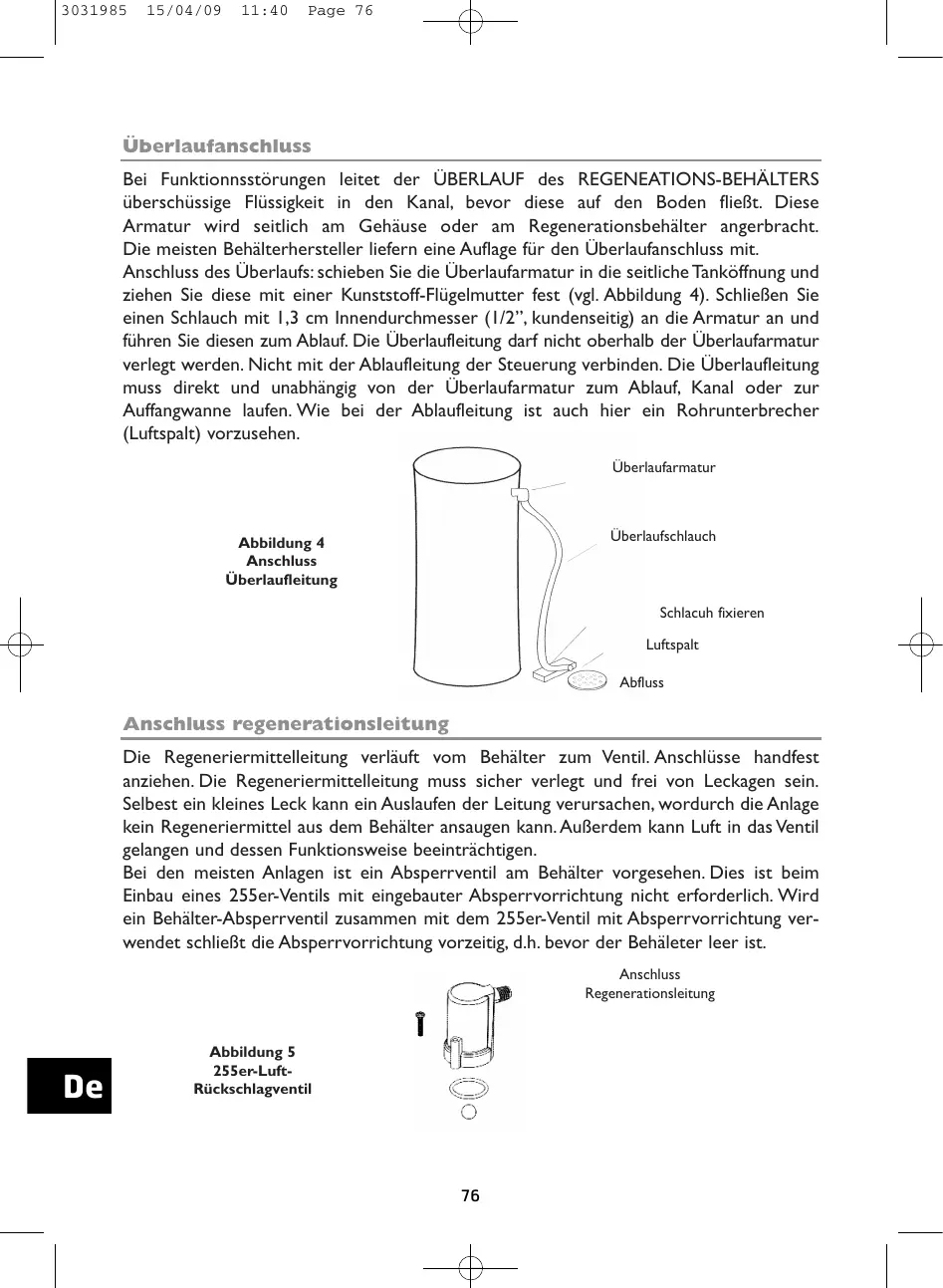

Überlaufanschluss
Bei Funktionnsstörungen leitet der ÜBERLAUF des REGENEATIONS-BEHÄLTERS
überschüssige Flüssigkeit in den Kanal, bevor diese auf den Boden fließt. Diese
Armatur wird seitlich am Gehäuse oder am Regenerationsbehälter angerbracht.
Die meisten Behälterhersteller liefern eine Auflage für den Überlaufanschluss mit.
Anschluss des Überlaufs: schieben Sie die Überlaufarmatur in die seitliche Tanköffnung und
ziehen Sie diese mit einer Kunststoff-Flügelmutter fest (vgl. Abbildung 4). Schließen Sie
einen Schlauch mit 1,3 cm Innendurchmesser (1/2”, kundenseitig) an die Armatur an und
führen Sie diesen zum Ablauf. Die Überlaufleitung darf nicht oberhalb der Überlaufarmatur
verlegt werden. Nicht mit der Ablaufleitung der Steuerung verbinden. Die Überlaufleitung
muss direkt und unabhängig von der Überlaufarmatur zum Ablauf, Kanal oder zur
Auffangwanne laufen. Wie bei der Ablaufleitung ist auch hier ein Rohrunterbrecher
(Luftspalt) vorzusehen.
Abbildung 4
Anschluss
Überlaufleitung
Abbildung 5
255er-Luft-
Rückschlagventil
Überlaufarmatur
Überlaufschlauch
Schlacuh fixieren
Luftspalt
Abfluss
Anschluss regenerationsleitung
Die Regeneriermittelleitung verläuft vom Behälter zum Ventil. Anschlüsse handfest
anziehen. Die Regeneriermittelleitung muss sicher verlegt und frei von Leckagen sein.
Selbest ein kleines Leck kann ein Auslaufen der Leitung verursachen, wordurch die Anlage
kein Regeneriermittel aus dem Behälter ansaugen kann. Außerdem kann Luft in das Ventil
gelangen und dessen Funktionsweise beeinträchtigen.
Bei den meisten Anlagen ist ein Absperrventil am Behälter vorgesehen. Dies ist beim
Einbau eines 255er-Ventils mit eingebauter Absperrvorrichtung nicht erforderlich. Wird
ein Behälter-Absperrventil zusammen mit dem 255er-Ventil mit Absperrvorrichtung ver-
wendet schließt die Absperrvorrichtung vorzeitig, d.h. bevor der Behäleter leer ist.
Anschluss
Regenerationsleitung
