Abflussleitung
1. Die Anlage darf nur oberhalb des Abflusses und höchstens 6,1 m (20 Fuß)
entfernt liegen. Das 1,3 cm (1/2”)-Kunststoffrohr mit einem passenden
Rohradapter an den Abflussanschluss des Steuerventils anschließen.
2. Wenn die Rückspülrate 22,7 l/min. (5 gpm) übersteigt oder wenn die Anlage
6,1-12,2 m (20-40 Fuß) vom Kanal entfernt steht, muss ein Rohr mit 1,9 cm
Durchmesser (3/4”) verwendet werden. Das 3/4”-Rohr muss mit passenden
Armaturen an den 3/4”-NPT-Abwasserauslass des Ventils angeschlossen werden.
3. Die Abwasserleitung kann um 1,8 m (6 Fuß) erhöht werden, wenn der Abstand
4,6 m (15 Fuß) nicht überschreitet und der an der Anlage anstehende
Wasserdruck 2,76 bar (40 psi) nicht interschreitet. Pro zusätzliche 0,69 bar
(10 psi) Wasserdruck am Abwasseranschluss kann die Leitung um weitere 61 cm
(2 Fuß) erhöht werden.
Wenn die Abwasserleitung in eine Überkopf-Kanalisation entleert, muss ein
Ablauf in der Art eines Abflussbeckens verwendet werden.
Ende der Abflussleitung fixieren.
HINWEIS : Hier sind übliche Vorgehensweisen beschrieben. Örtliche
Vorschriften können Änderungen der Vorschläge erfordern. Erkundigen Sie sich
vor Installation einer Anlage bei den örtlichen Behörden.

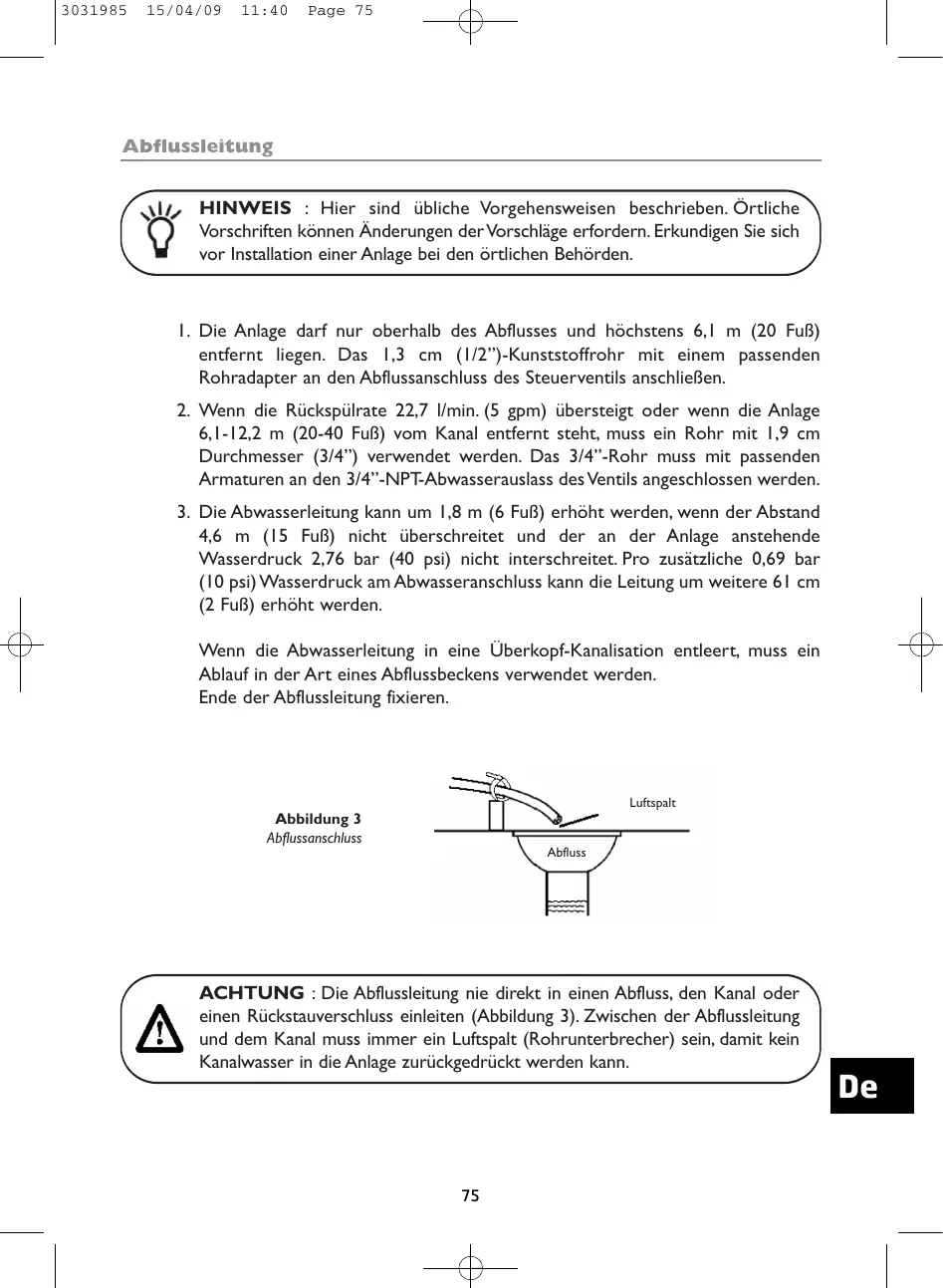

Abbildung 3
Abflussanschluss
Abfluss
Luftspalt
ACHTUNG : Die Abflussleitung nie direkt in einen Abfluss, den Kanal oder
einen Rückstauverschluss einleiten (Abbildung 3). Zwischen der Abflussleitung
und dem Kanal muss immer ein Luftspalt (Rohrunterbrecher) sein, damit kein
Kanalwasser in die Anlage zurückgedrückt werden kann.
