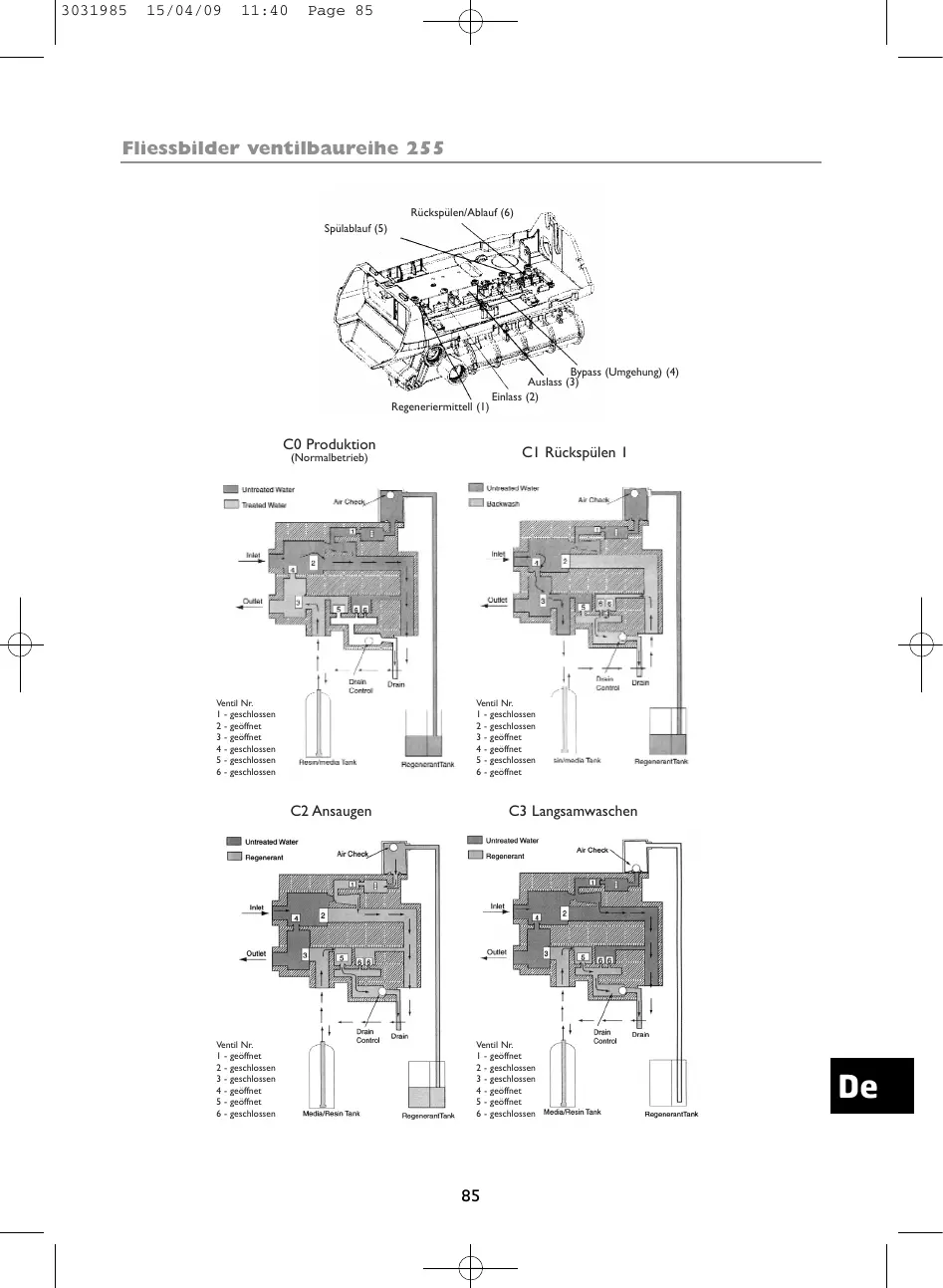

Fliessbilder ventilbaureihe 255
Rückspülen/Ablauf (6)
Spülablauf (5)
Bypass (Umgehung) (4)
Auslass (3)
Regeneriermittell (1)
Einlass (2)
C0 Produktion
(Normalbetrieb)
C1 Rückspülen 1
C2 Ansaugen C3 Langsamwaschen
Ventil Nr.
1 - geschlossen
2 - geöffnet
3 - geöffnet
4 - geschlossen
5 - geschlossen
6 - geschlossen
Ventil Nr.
1 - geschlossen
2 - geschlossen
3 - geöffnet
4 - geöffnet
5 - geschlossen
6 - geöffnet
Ventil Nr.
1 - geöffnet
2 - geschlossen
3 - geschlossen
4 - geöffnet
5 - geöffnet
6 - geschlossen
Ventil Nr.
1 - geöffnet
2 - geschlossen
3 - geschlossen
4 - geöffnet
5 - geöffnet
6 - geschlossen
