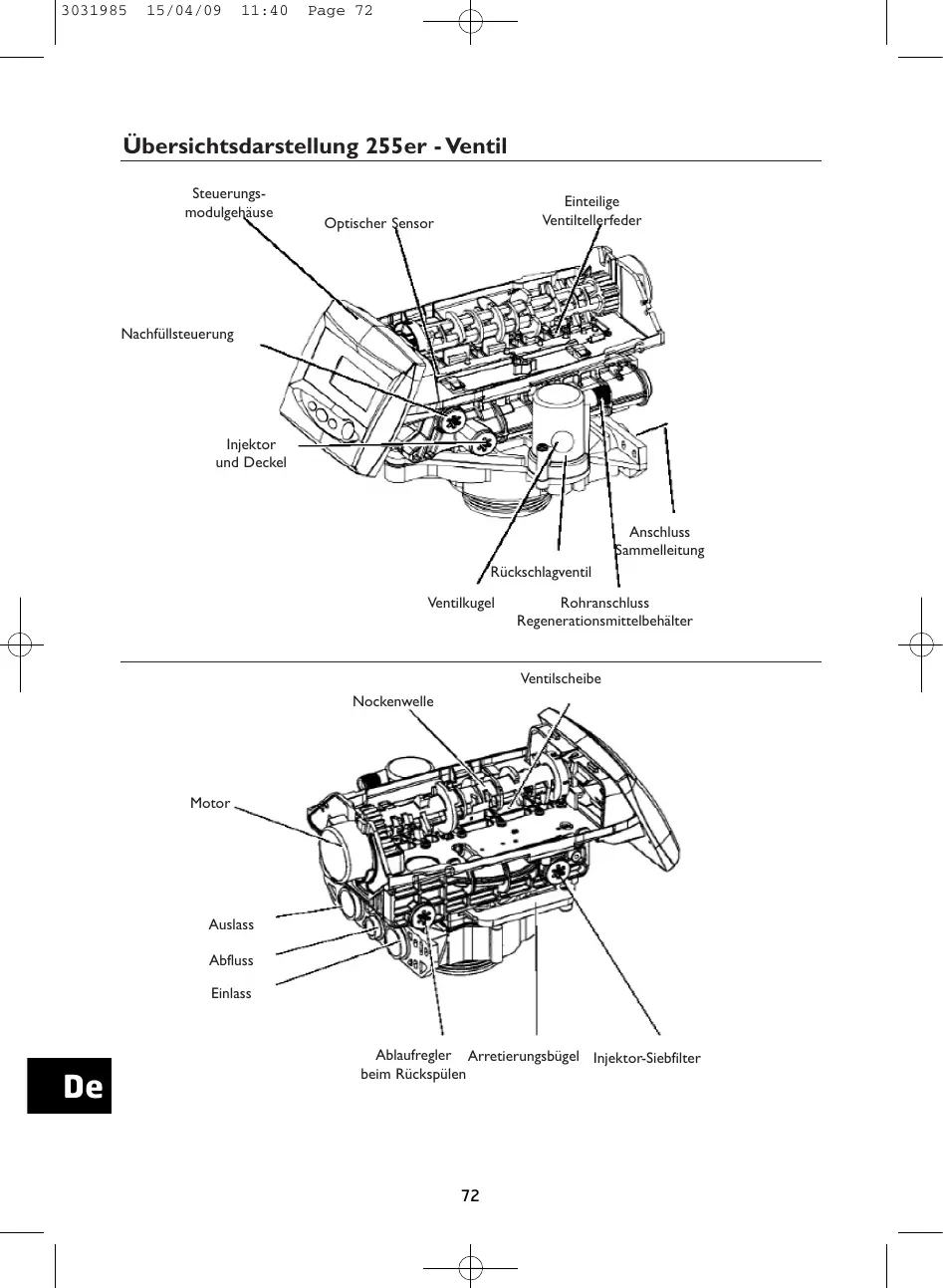

Übersichtsdarstellung 255er - Ventil
Steuerungs-
modulgehäuse
Optischer Sensor
Einteilige
Ventiltellerfeder
Anschluss
Sammelleitung
Rohranschluss
Regenerationsmittelbehälter
Rückschlagventil
Ventilkugel
Injektor
und Deckel
Nachfüllsteuerung
Nockenwelle
Ventilscheibe
Injektor-Siebfilter
Ablaufregler
beim Rückspülen
Einlass
Abfluss
Auslass
Motor
Arretierungsbügel
