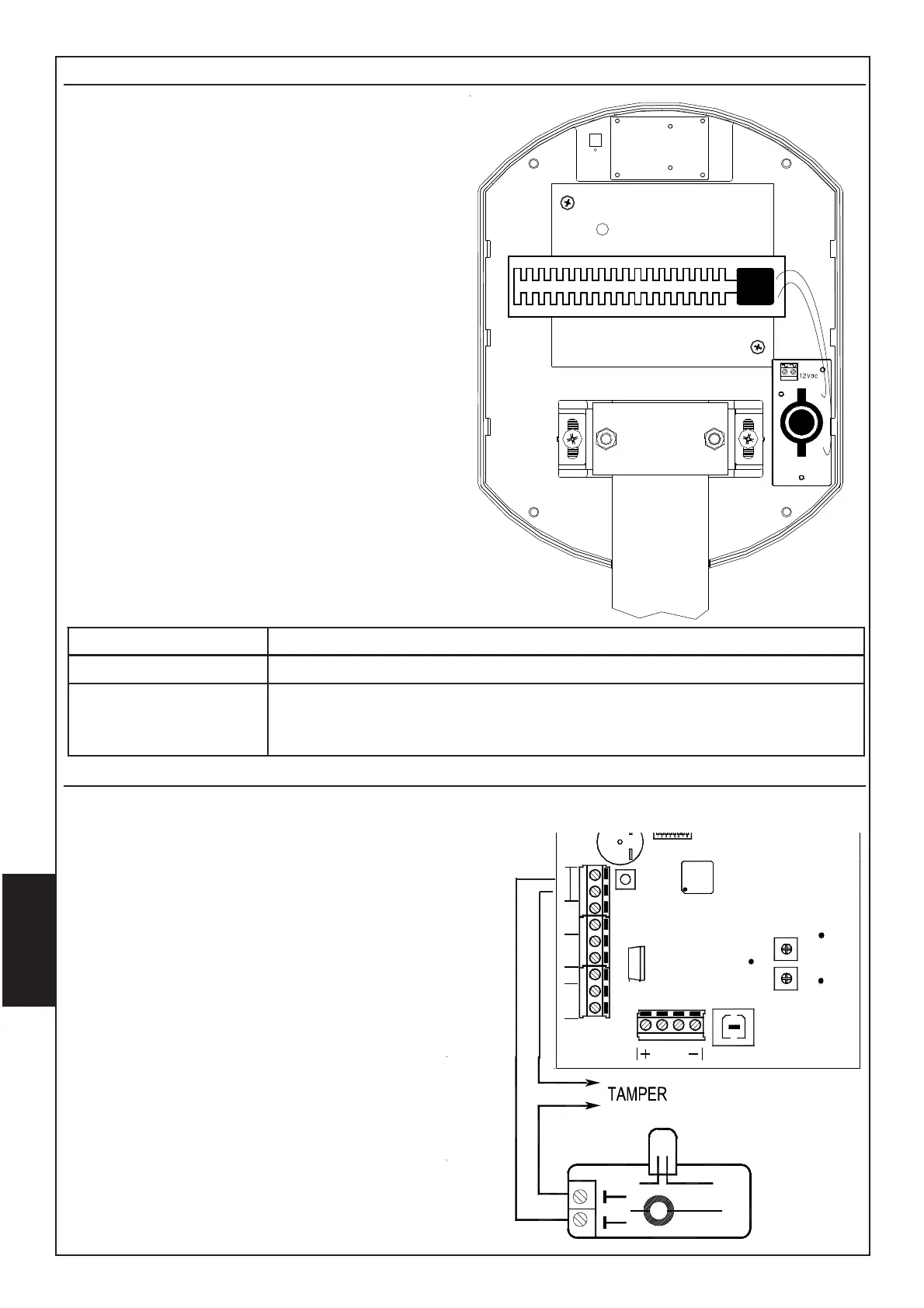

Kit TERM 1 (optionnel) Résistance de réchauffement extérieur
• Pour l’installation dans un environnement extérieur ou
intérieur, où la température peut descendre au-
dessous de 0°, il est indispensable d’insérer
aussi bien dans le Récepteur que dans
l’Emetteur le kit de réchauffement Mod.
Term. Ceci afin d’éviter que ne se forme
de la condensation qui pourrait nuire au
bon fonctionnement du circuit électronique.
• Le kit de réchauffement, optionnel, est
constitué par un circuit où est installé un
thermomètre électromécanique, une
résistance de réchauffement et un bornier
pour le branchement de l’alimentation.
• l’alimentation doit être fournie par le biais
d’un transformateur extérieur avec une
sortie à 12 Volt alternatif ; chaque
résistance de réchauffement consomme
150 mA à la tension de 12 Volt alternée.
• Le thermostat intervient en ôtant l’alimentation
à la résistance quand à l’intérieur du boîtier on atteint
la température de 300 C.
KIT AMP (optionnel) anti sabotage
Le kit anti-sabotage mod. AMP est composé de deux
ampoules dont la fonction est d’envoyer une alarme
en cas de forcement ou de retrait de la barrière elle-
même de son support.
Un tel kit doit être positionné de façon à ce qu’une
ampoule soit installée en position verticale par rapport
à l’appareillage et l’autre en position horizontale,
comme mis en évidence dans le schéma ;
Ce système permet une protection totale contre toute
tentative de :
- Retrait de la barrière des supports.
- Retrait des supports des points de fixation.
L’ampoule horizontale doit être positionnée de façon
à ce que le contact se fasse aussitôt que l’on essaie
de retirer la barrière.
Avant de relier la ligne Tamper à la centrale, vérifiez
que le contact de chaque ampoule soit éteint ainsi
que la ligne tamper.
:noitatnemilA nretla e V21é
:noitammosnoC xamAm051
:ruetamrofsnarT ~V022:éertne
~V21:eitros
ecnassiupW02:erèirrabedselpuoc4ruop
