Disqualification (Avertissement important)
Pour les installations prévues par connexion UNIVERSELLE, pour prévenir et indiquer le
désalignement provoqué lorsque le système est Mis Hors Service ou lorsque des obstacles se
retrouvent dans le faisceau d'action des barrières, connecter la sortie de disqualification (borne
FF) en série à l'échange du relai d'alarme.
NB
La sortie FF fournit un relai à échange libre qui s'ouvre quand le niveau du signal descend sous
un niveau minimal pour plus de 30 secondes.

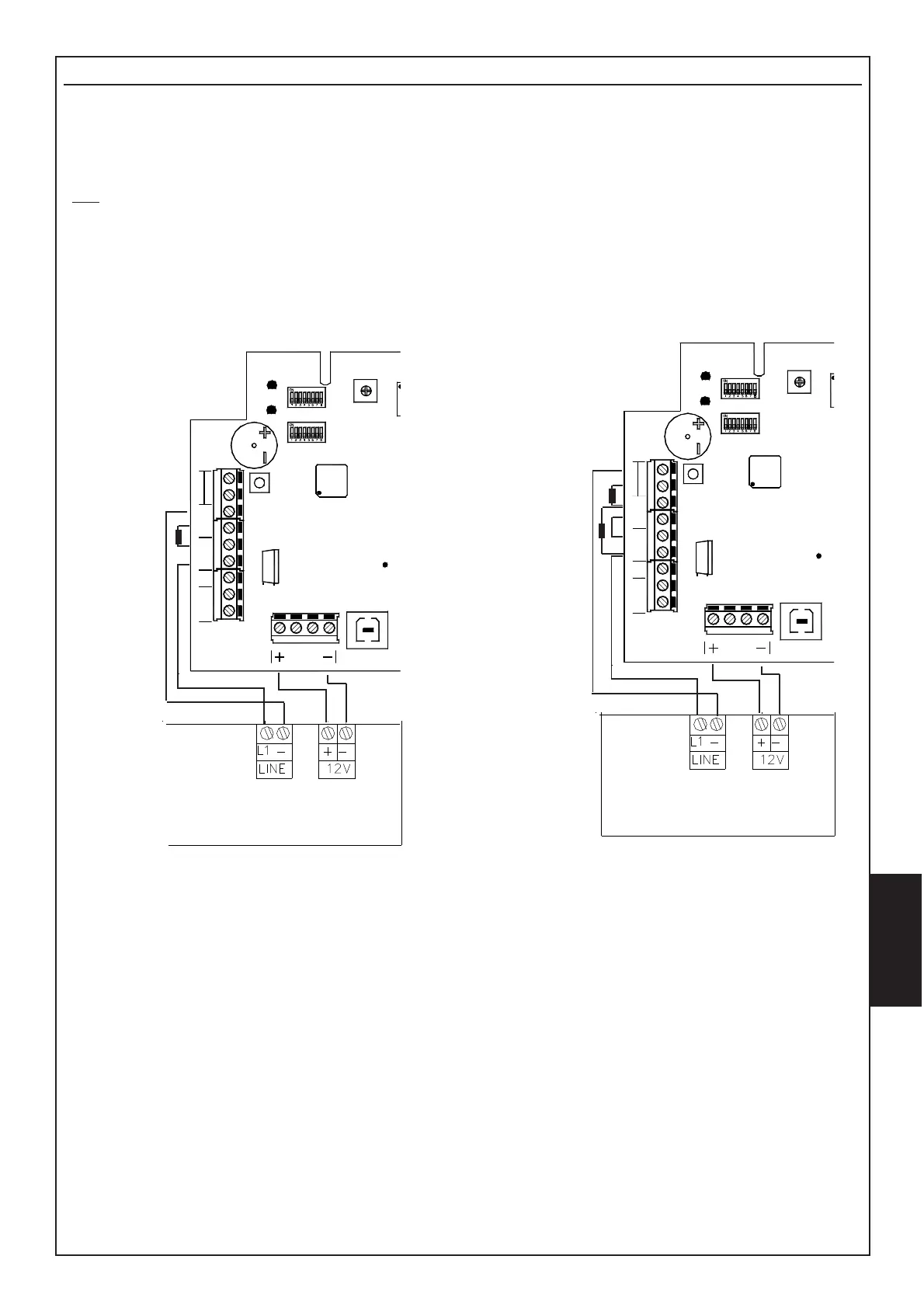

Dans l'exemple suivant, la centrale indiquera l'ouverture de la zone, tant pour l'alarme que pour
la disqualification.
TAMPER
LEVEL
SENS.
COMP.
SW1
SW2
TP
1
B
FF
TAMPER
T T
CNC
AUX
DBDA
LED
ROSSO
LED
VERDE
8
ON
ON
USB
SO
CONNEXION EN SIMPLE
ÉQUILIBRAGE
Résistance
d'équilibrage
TAMPER
LEVEL
SENS.
COMP.
SW1
SW2
TP
1
B
FF
TAMPER
T T
CNC
AUX
DBDA
LED
ROSSO
LED
VERDE
8
ON
ON
USB
SO
CONNEXION EN DOUBLE
ÉQUILIBRAGE
Résistance
d'équilibrage
