- 38 -
F
R
A
A
Disposition pour la fixation
B
Canal passe-câbles disposé
C
Crochets pour la fixation du fond au double fond
D
Tourelle pour le blocage du couvercle au moyen de la vis 2,2 x 16
E
Guides de centrage de la carte
F
Tourelle pour le blocage de la carte au fond au moyen de la vis
2,9 x 6,5
G
Logement des crochets pour la fixation du fond au double fond
H
Trou disposé pour le passage du câble
(utiliser le serre-câble fourni)
Conseils d’installation
• Choisir avec soin la position du capteur, en tenant compte du fait que le capteur détecte les mouvements
transversaux de l'intrus et que la micro-onde détecte les mouvements de rapprochement et d'éloignement
par rapport au capteur.
• Fixer le capteur sur des surfaces stables et sans vibrations, à une hauteur comprise entre 1,9 et 2,2 mètres.
• Éviter de diriger le capteur vers des lampes fluorescentes.
• Éviter que la lumière du soleil ne frappe directement le capteur.
•
Utiliser un câble blindé, en raccordant le blindage au négatif uniquement dans la centrale et non dans le capteur.

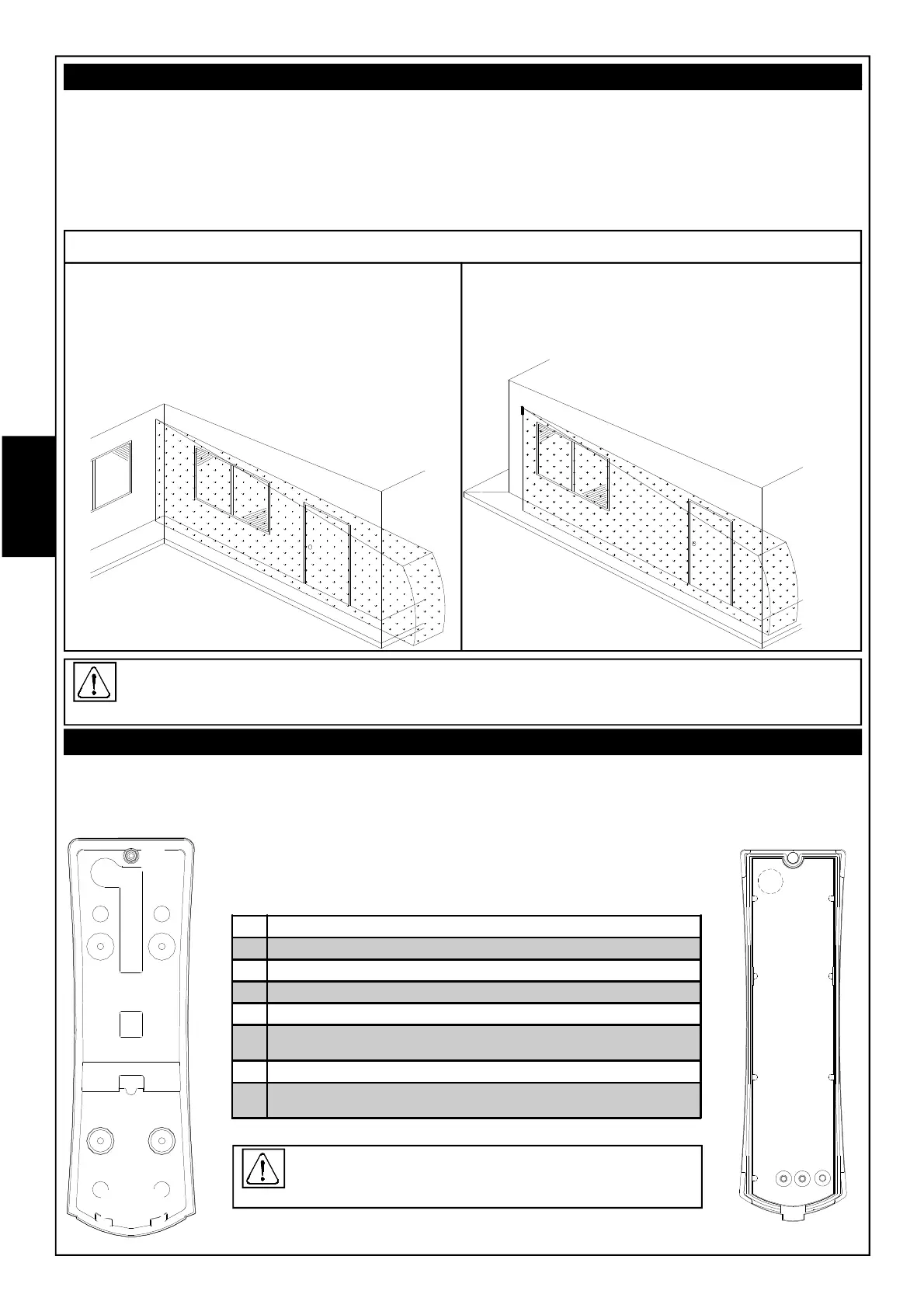

Exemples d’installation:
Double fond
B
A A
A A
D
CC
E
G
G
F
H
Fond
Installation murale:
Afin d'obtenir un champ de détection total (tant en largeur
qu'en profondeur), placer le détecteur à 1 mètre au moins
du mur à protéger ; si la distance au mur est inférieure à
1 mètre, utiliser les accessoires A ou B pour incliner le
détecteur de+ 5° vers l'extérieur (à droite ou à gauche
selon le besoin) afin que les rayons les
plus à l'intérieur (coté mur)
restent parallèles à la
paroi.
Installation avec rotule 90° :
Afin d'obtenir un champ de détection total (tant en largeur
qu'en profondeur), en plus de l'accessoire C qui incline le
détecteur à 90° par rapport au mur à protéger, utiliser
l'accessoire D pour incliner le détecteur
de + 5° vers l'extérieur afin que les
rayons les plus à l'intérieur (coté
mur) restent parallèles à la
paroi.
Avant d’effectuer les opérations décrites ci-après, s’assurer
d’avoir extrait la carte électronique de la base pour éviter de
l’endommager.
Base du capteur
Le capteur est muni d’un double fond pour la fixation murale ou au niveau de l’articulation pour l’incliner de 90°, auquel
on fixera le fond effectif où sera logée la carte.
Souvent, en présence d'imperfections de l'environnement d'installation (murs non lisses et/ou non droits,
etc.), il faut incliner ultérieurement le détecteur vers l'extérieur et/ou vers le bas pour compenser les défauts
et obtenir un champ de détection total.
