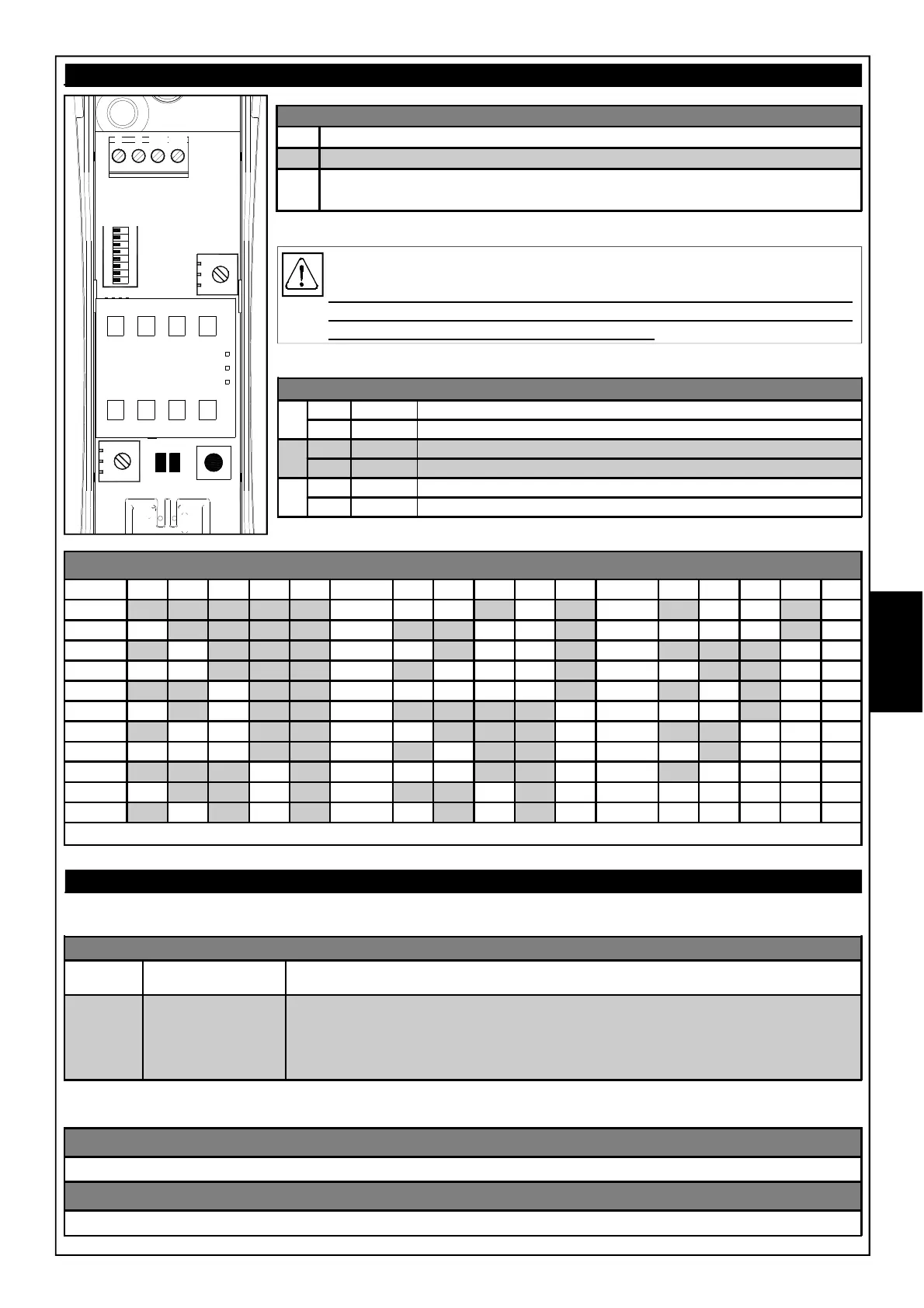

AVS Electronics ONE PA - Configuraciones Comunes One PA, One DT, One PA HP y One DT HP; One PA HP y One DT HP

- 57 -
E
S
P
SW2 - DIRECCIÓN OnE PA HP y OnE DT HP
Sensor DIP1DIP2 DIP3 DIP4 DIP5 Sensor DIP1DIP2 DIP3 DIP4 DIP5 Sensor DIP1DIP2 DIP3 DIP4 DIP5
1
ON ON ON ON ON
12
OFF OFF ON OFF ON
23
ON OFF OFF ON OFF
2
OFF ON ON ON ON
13
ON ON OFF OFF ON
24
OFF OFF OFF ON OFF
3
ON OFF ON ON ON
14
OFF ON OFF OFF ON
25
ON ON ON OFF OFF
4
OFF OFF ON ON ON
15
ON OFF OFF OFF ON
26
OFF ON ON OFF OFF
5
ON ON OFF ON ON
16
OFF OFF OFF OFF ON
27
ON OFF ON OFF OFF
6
OFF ON OFF ON ON
17
ON ON ON ON OFF
28
OFF OFF ON OFF OFF
7
ON OFF OFF ON ON
18
OFF ON ON ON OFF
29
ON ON OFF OFF OFF
8
OFF OFF OFF ON ON
19
ON OFF ON ON OFF
30
OFF ON OFF OFF OFF
9
ON ON ON OFF ON
20
OFF OFF ON ON OFF
31
ON OFF OFF OFF OFF
10
OFF ON ON OFF ON
21
ON ON OFF ON OFF
32
OFF OFF OFF OFF OFF
11
ON OFF ON OFF ON
22
OFF ON OFF ON OFF
Por DEFAULT, los sensores se suministran con los conectores DIP 1 a 5 en OFF (Sensor 32).
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
SW2
-
+
DADB
RV1
RV2
TAMPER
L1
L2
OnE PA HP y OnE DT HP
REGLETA
-
Negativo de alimentación
+
Positivo de alimentación 12 V =
DA
Serie RS 485: a conectar a la entrada dedicada de los satélites XS ATHP o
directamente a conexión serie RS485 de las centrales correspondientes
DB
Exclusivamente para la conexión de los bornes de comunicación serial DA y
DB, es aconsejable utilizar cables blindados de 0.5mm² de sección cada uno,
mientras que la sección de los cables de alimentación (+ y -) de los equipos
conectados a la conexión tiene que ser de dimensiones adecuadas al tipo de
instalación, según la experiencia del instalador.
Trimmer RV1 - Intensidad Microonda (solo Mod. OnE DT y OnE DT HP)
Trimmer para la regulación de intensidad de la microonda (girándolo en sentido antihorario se obtiene la intensidad mínima).
Trimmer RV2 - Intensidad Infrarrojo
Trimmer para la regulación de intensidad del infrarrojo (girándolo en sentido antihorario se obtiene la intensidad mínima).
Configuraciones comunes OnE PA, OnE DT, OnE PA HP y OnE DT HP
Según el ajuste del DIP 6 del banco SW2, el led amarillo puede indicar el estado de la microonda o el estado del
circuito anti-enmascaramiento.
Además del Trimmer RV1 para la regulación de intensidad de la microonda, el sensor posee un Trimmer RV2 para
regulación de intensidad del infrarrojo.
LED
AZUL
(LD1)
Parpadea:
Fijo:
alternativamente al led amarillo durante 60 seg. aprox. a la primera alimentación
señalización alarma general
AMARILLO
(LD2) DIP 6 di SW2 en OFF
DIP 6 di SW2 en ON
Parpadea:
Fijo:
Parpadeo rápido:
Parpadeo lento:
Fijo:
alternativamente al led azul durante 60 seg. aprox. a la primera alimentación
señalización alarma AntimasK
señalización pre-alarma Antimask
calibrado Antimask después del cierre de la tapa
señalización alarma Microonda
SW2 - FUNCIONES
DIP
6
ON Led amarillo visualiza el estado de Microonda (solo Mod. OnE DT HP)
OFF DEFAULT Led amarillo visualiza el estado de Antimask
DIP
7
ON DEFAULT Antimask activo
OFF Antimask desactivado
DIP
8
ON
Tamper Acelerómetro habilitado
OFF DEFAULT
Tamper Acelerómetro deshabilitado
