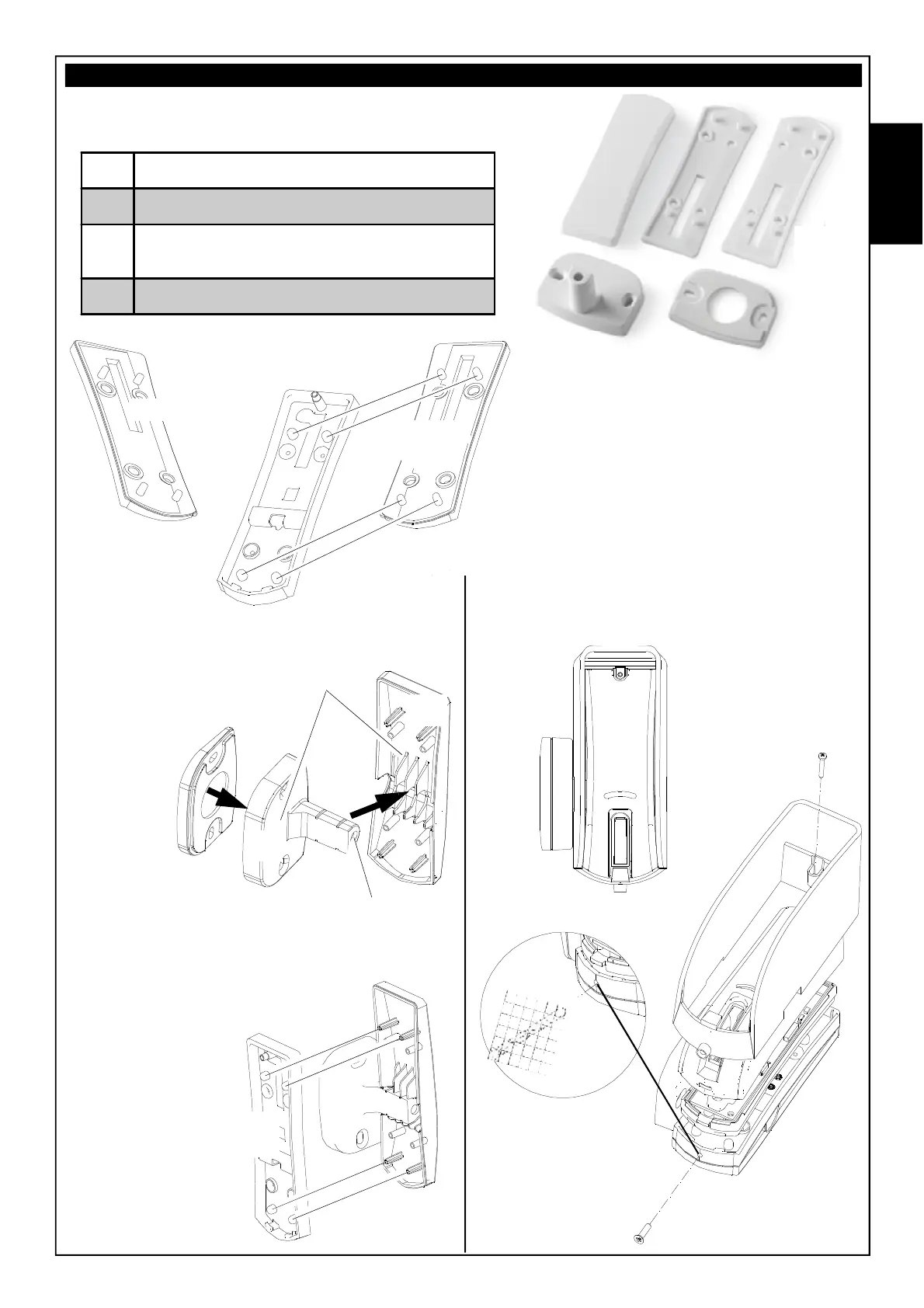

Accessori
A corredo sono presenti gli accessori per:
In base all’inclinazione da dare, prima del fissag-
gio a parete, innestare l’Accessorio A (per dare
un’inclinazione di 5° verso sinistra) o l’Accessorio
B (per dare un’inclinazione di 5° verso destra) sotto
al doppio fondo, inserendo i 4 perni nelle rispettive
sedi.
INCLINAZIONE A 5°
INCLINAZIONE A 90° - INCLINAZIONE A 95°
Tagliare la
schiena (Ac-
cessorio C2),
sulla
predisposizione
preforata, dal
lato desidera-
to per l’inse-
rimento della
staffa ad L
(Accessorio
C1).
Per l’inclina-
zione a 95°, pri-
ma del fissaggio a
parete, inserire l’Acces-
sorio D sul fondo della staffa ad
L (come nella figura a lato)
Doppio
fondo
Inserire il doppiofondo
allineando i fori con le
torrette a croce pre-
senti sulla schiena
(Accessorio C2) e
fissarla con le 4
viti 2,2 x 9,5 mm
A
Accessorio per installazione a parete con inclinazione
di 5° a sinistra
B
Accessorio per installazione a parete con inclinazione
di 5° a destra
C
Accessorio per installazione a parete con inclinazione
di 90°, composto da una staffa ad L (C1) e dalla
schiena (C2)
D
Accessorio per installazione a parete con inclinazione
di 95°
Accessorio
D
Accessorio
C
C1
C2
Foro per il passaggio
del cavo
Doppiofondo
Accessorio
A
Accessorio
B
A
B
C1
C2
D
I
T
A
PROTEZIONE ANTIPIOGGIA MOD. OSC
(Opzionale)
Ø 3 mm
