AXIL RT 0401 HD - Prednja I Stražnja Ploča

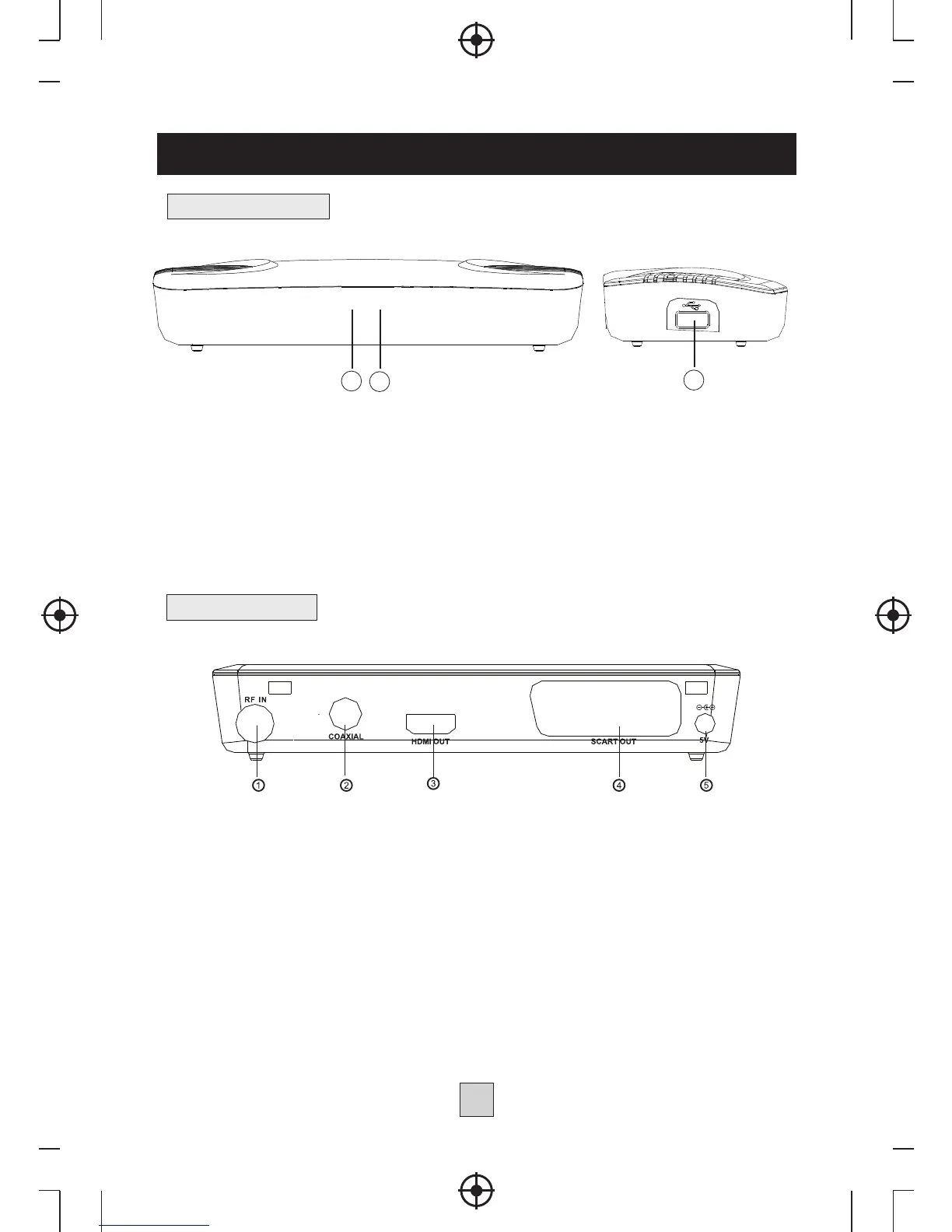

Prednja i stražnja ploča
1. Prednja ploča
2. Stražnja ploča
2
3
1
1
1. INDIKATOR STANJA ČEKANJA: Upotrebljava se za vizualni prikaz stanja
uključenosti dekodera TV signala, a LED lampica svijetli crveno ako je dekoder
prešao u stanje čekanja.
2. SENZOR DALJINSKOG UPRAVLJAČA: Upotrebljava se za primanje signala
s daljinskog upravljača.
3. USB: Unos podataka s USB uređaja za pohranu.
1. RF IN: Putem ove utičnice priključujete vanjsku antenu.
2. COAXIAL: Putem ove utičnice priključujete uređaj na koaksijalnu utičnicu na
sustava za prostorno ozvučenje.
3. HDMI OUT: Putem ove utičnice povezujete se s HDMI-jem na uređaju.
4. SCART OUT: Putem ove utičnice priključujete TV. *1
5. DC IN 5V: Upotrebljava se za priključivanje 5V DC adaptera. *2
Napomena:
*1. videoizlaza sa SCART-a nema ako je HDMI izlaz povezan s TV-om.
*2. Ako je vanjski tvrdi disk povezan putem USB priključka, radije upotrijebite
adapter za DC od 5V/2A koji nije priložen.
