Betriebsanleitung | EOC 1-32 | EOC 2-32 | Ethernet over Coax | Peer to Peer
6 2020-10-11 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.

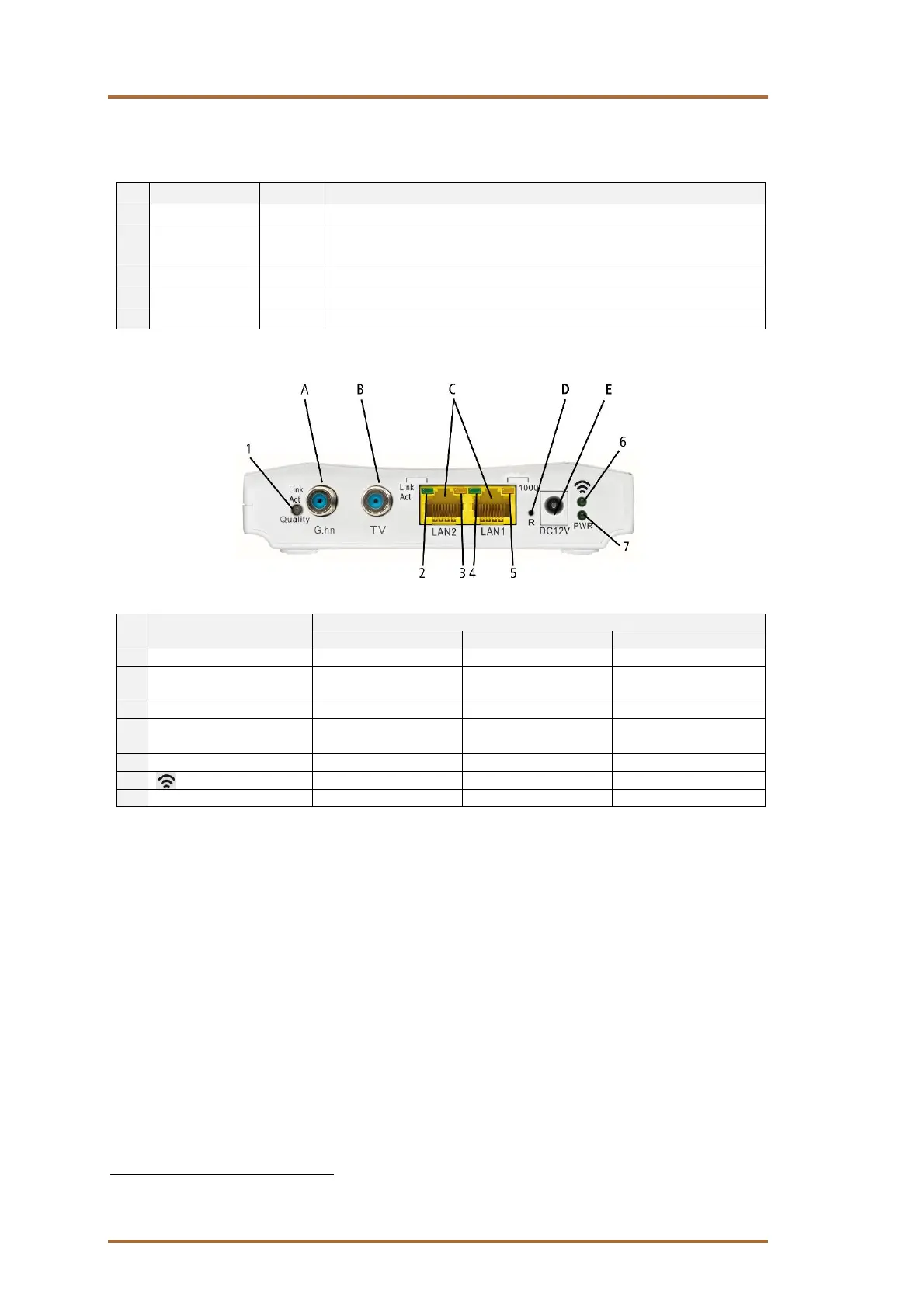

1.3. Anschlüsse und LED-Anzeigen auf der Rückseite
Anschluss / Taste Typ Funktion
A G.hn F EoC-Signal (5…1218 MHz)
B
1
TV F TV-Signal (258…1218 MHz), die Verwendung ist abhängig vom der jeweiligen
Anwendung (siehe Kapitel 4, Seite 11)
C LAN1/LAN2 RJ-45 Anschluss für Ethernet-fähige Geräte
D
2
R – Reset-Taste (Werkseinstellungen)
E DC12V DC Verbindung zum Steckernetzteil
LED
Status
An
Blinkt
Aus
1
Link/Act | Quality
Verbunden
Empfang/Senden
Keine EoC
-
Verbindung
2
LAN2 Link/Act
Verbunden
Empfang/Senden
Verbindung getrennt
oder Link fehlgeschlagen
3
LAN2 1000
1000
Mbps
N/A
100
Mbps
4
LAN1 Link/Act
Verbunden
Empfang/
Senden
Verbindung getrennt
oder Link fehlgeschlagen
5
LAN1 1000
1000
Mbps
N/A
100
Mbps
6
2
WLAN
ein
Empfang/Senden
WLAN
aus
7
PWR
Stromversorgung an
N/A
Stromversorgung aus
Die LED 1 (Link/Act | Quality) zeigt auch die Qualität der EoC-Verbindung:Grün: Hoch
Orange: Mittel
Rot: Niedrig
1
Der TV-Anschluss hat einen Frequenzbereich von 258…1218 MHz.
2
Nur EoC 2-32
