AXIS 225FD Guía de instalación Página 47

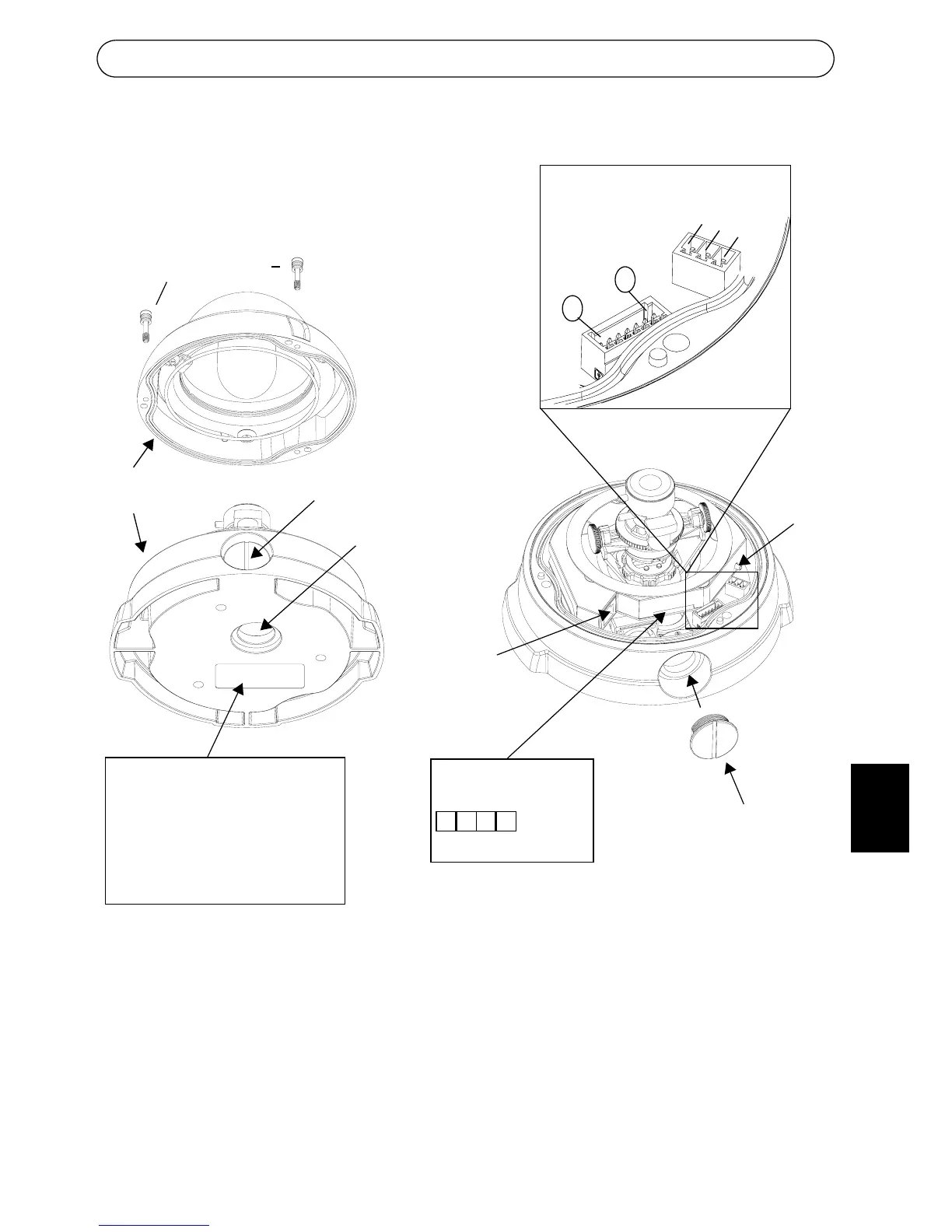

Descripción
Notes:
• Utilice cables, entradas de cables y conductos adecuados para la instalación y que cumplan
con el diseño clasificado como IP66, de exteriores y a prueba de golpes de l’ AXIS 225FD.
• Dimensiones del conducto: NTP 3/4" -14 (macarrón).
• Utilice sellante de silicona tanto en el conducto como en el tapón para evitar que entre
humedad procedente de escapes en la carcasa.
Orificio del conducto
Orificio del conducto
Conector
de red
Número de serie (N/S)
Botón de
Orificio del conducto
y tapones
Indicadores
LED
(consulte la tabla 2)
1
2
3
4
Anote el número de serie y
El número de serie es necesario
durante la instalación.
consérvelo para utilizarlo
más adelante.
1
7
control
Bloque de conectores de alimentación
(consulte la tabla 1)
Bloque del terminal
de E/S
T
I
E
R
R
A
+
o
C
A
C
A
(lateral)
(inferior)
Tornillos de
alta resistencia
Carcasa de la unidad
Carcasa de el domo
