Guida all'installazione di AXIS 225FD Pagina 61

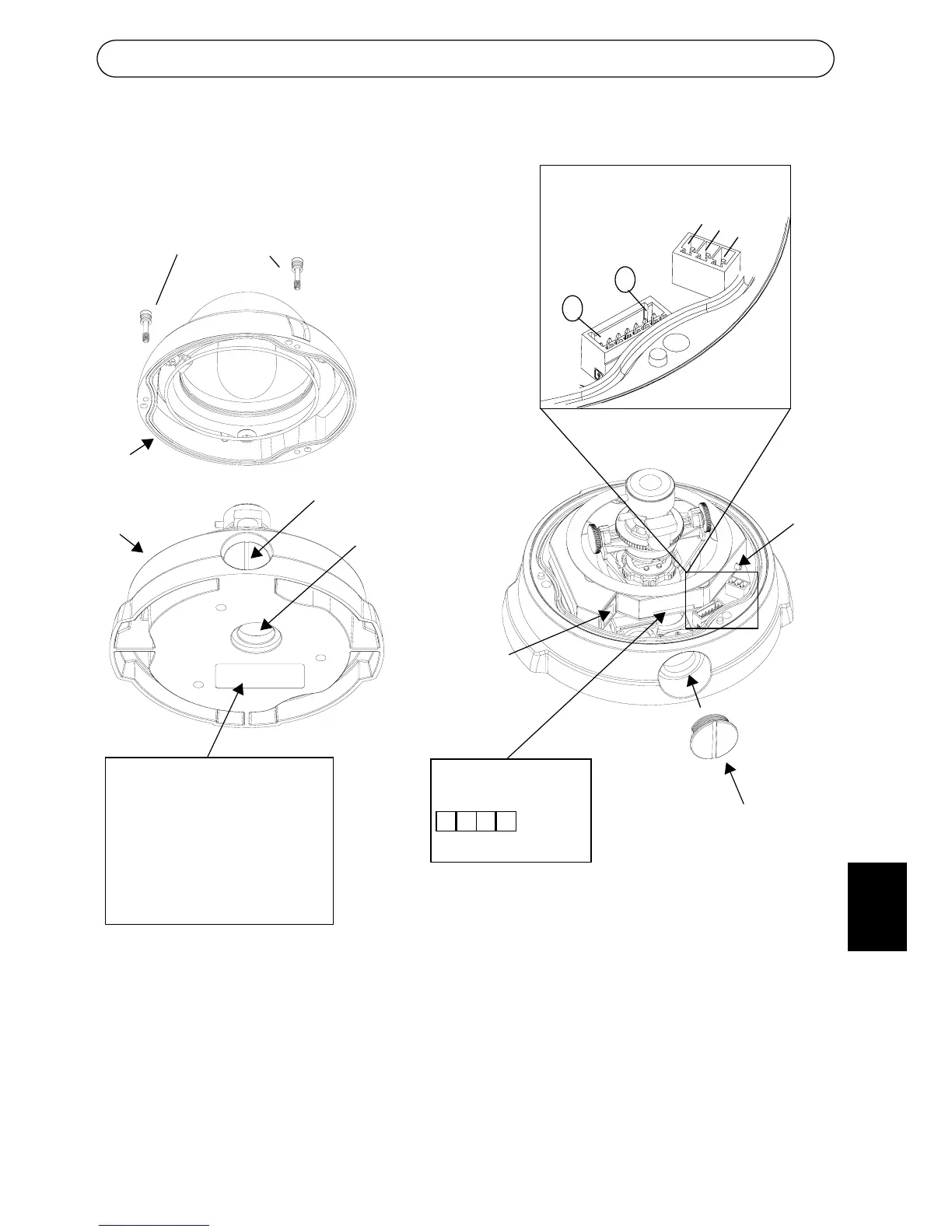

Descrizione
Notes:
• Utilizzare cavi, pressacavi e passanti adatti all'installazione e in conformità con la proget-
tazione antimanomissione, resistente alle intemperie e con grado di protezione IP66
dell'AXIS 225FD.
• Dimensioni passante: Filettatura NPT 3/4" - 14.
• Utilizzare silicone sigillante per il passante e il tassello per evitare la formazione di con-
densa nell'unità.
Foro passante
Foro passante
Connettore
di rete
Numero di serie (S/N)
Pulsante
Foro passante
e tassello
Indicatori
LED
(vedere la tabella 2)
1
2
3
4
Prendere nota
Il numero di serie è richiesto
durante l'installazione.
del numero di serie
per poterlo utilizzare come
1
7
di controllo
Morsettiera di alimentazione
(vedere la tabella 1)
Morsettiera
I/O
G
N
D
+
o
C
A
C
A
(laterale)
(inferiore)
3 viti antimanomissione
Alloggiamento
Cupola
riferimento futuro.
unità
