AXIS P3301/-V Installationsanleitung Seite 43
DEUTSCH

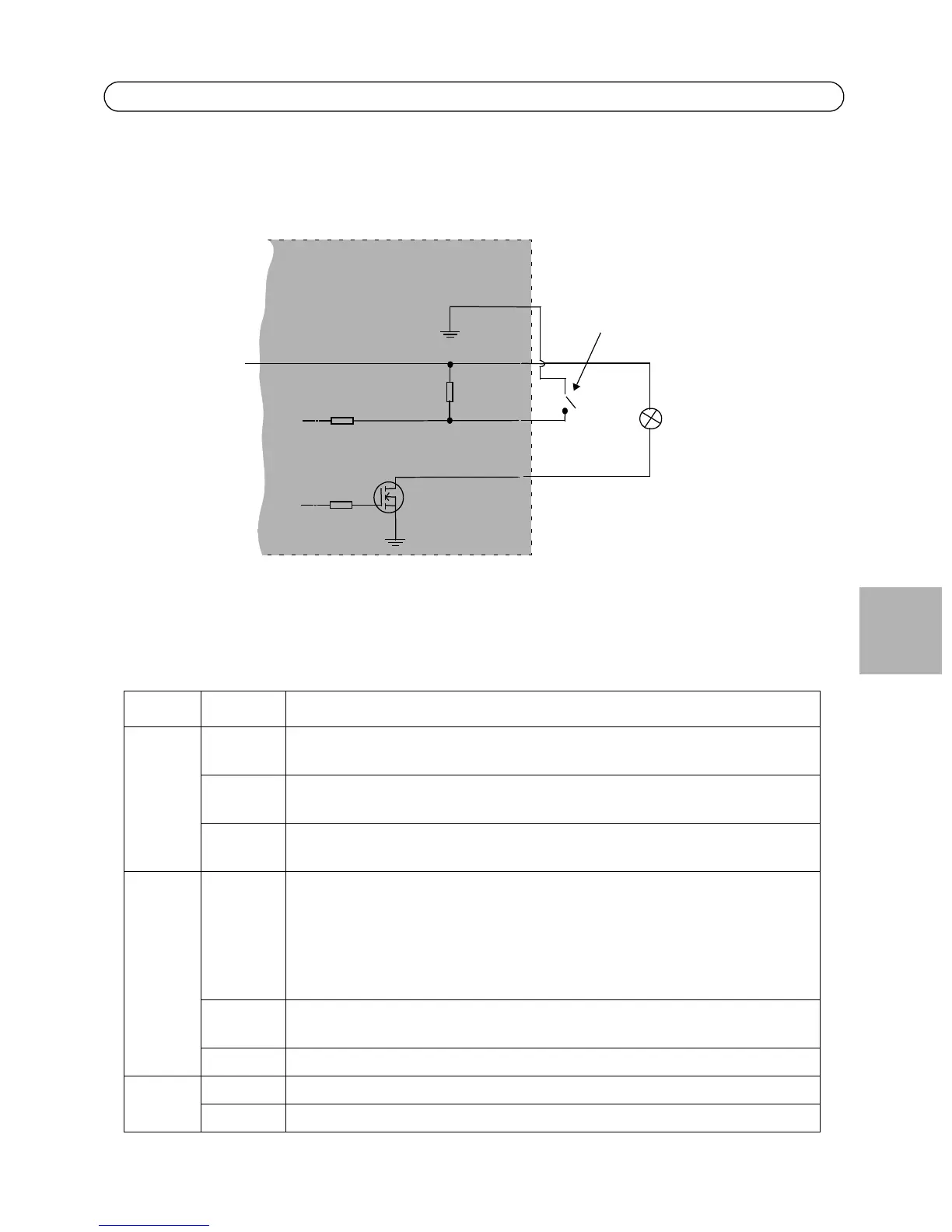

Anschlussschaltbild
LED-Anzeigen
LED Farbe Bedeutung
Netzwerk Grün Leuchtet konstant bei Verbindung zu einem 100-Mbit/s-Netzwerk. Blinkt bei
Netzwerkaktivität.
Gelb Leuchtet konstant bei Verbindung zu einem 10-Mbit/s-Netzwerk. Blinkt bei
Netzwerkaktivität.
Leuchtet
nicht
Keine Netzwerkverbindung vorhanden.
Status Grün Leuchtet bei Normalbetrieb konstant grün.
Hinweis: Die Status-LED kann so konfiguriert werden, dass sie bei normalem Betrieb
nicht leuchtet oder nur dann aufblinkt, wenn auf die Kamera zugegriffen wird.
Diese Konfiguration können Sie unter Setup > System Options > LED (Setup >
Systemoptionen > LED-Einstellungen) vornehmen. Weitere Informationen hierzu
finden Sie in der Online-Hilfe.
Gelb Leuchtet dauerhaft beim Start und beim Wiederherstellen der Werkseinstellungen
bzw. von vorherigen Einstellungen.
Rot Blinkt langsam bei Aktualisierungsfehler.
Betrieb Grün Normalbetrieb
Gelb Blinkt grün/gelb während Firmware-Aktualisierung.
o
z
AXIS P3301/-V
3,3 V
max. 50 mA
z. B. Schalter
4
o
3
o
o
2
1
D
S
G
