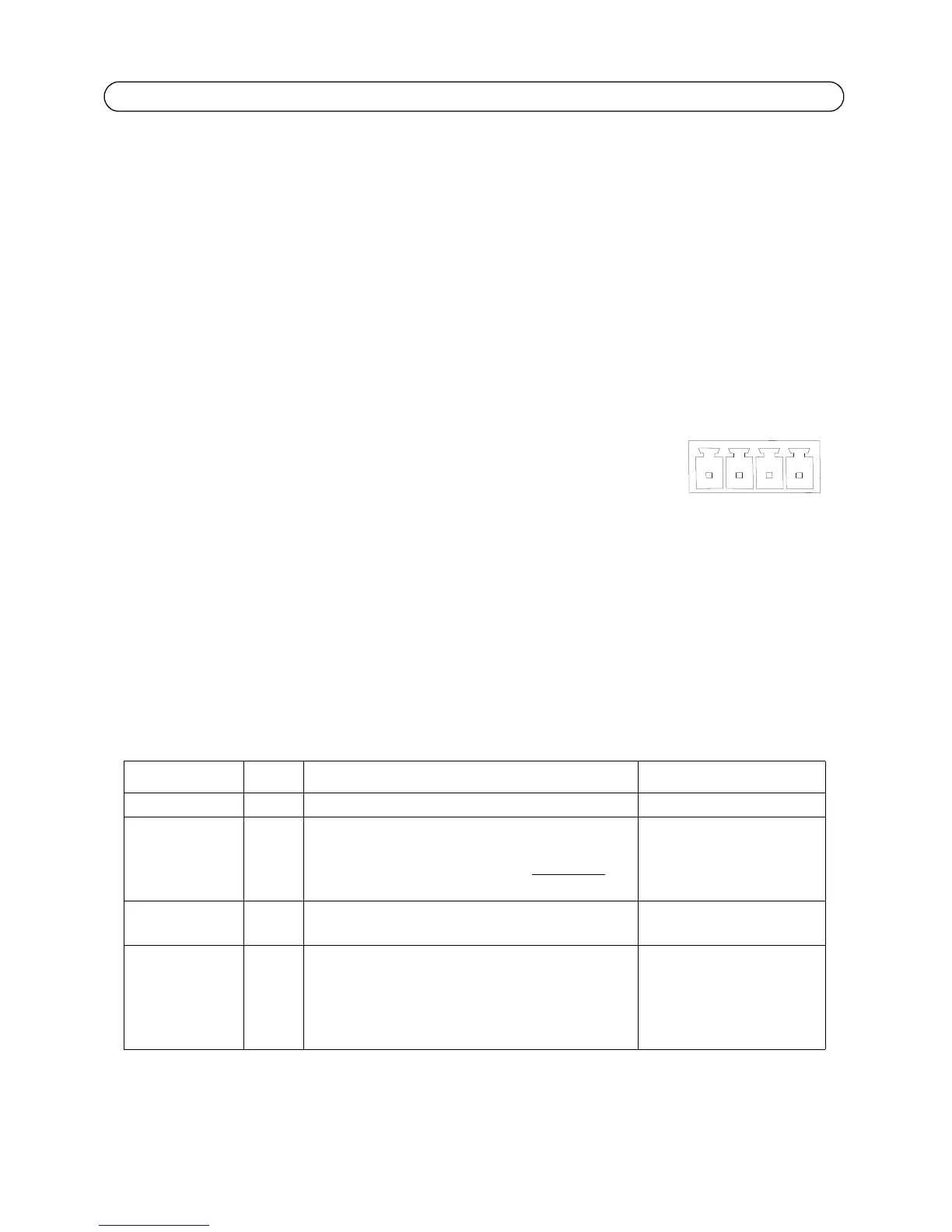

Página 70 AXIS P3301/-V Guia de instalación
Conectores de la unidad
Conector de red - Conector RJ-45 Ethernet. Es compatible con Power over Ethernet. Se
recomienda emplear cables blindados.
Conector de alimentación - Conector mini de DC. 5,1V DC, máx. 4,0 W. Consulte la etiqueta del
producto para la conexión
±
Entrada de audio - Conector de 3,5 mm. para micrófono mono, o entrada de línea de señal mono
(se usa el canal izquierdo de una señal estéreo).
Salida de audio - Salida de audio (nivel línea) que puede ser conectada a un sistema de megafonía
pública o a un altavoz con amplificador incorporado. También puede conectarse a unos auriculares.
Debe utilizarse un conector estéreo para la salida de audio.
Conector del terminal de E/S - Usado en aplicaciones como, por ejemplo:
detección de movimiento, desencadenantes de sucesos, grabación a intervalos
y notificationes de alarmas. Proporciona a la interfaz para:
• 1 salida de transistor : para conectar dispositivos externos como relés y LED. Se pueden
activar dispositivos conectados mediante la interfaz VAPIX de programación de aplicaciones
(API, pos sus siglas en inglés), los botones de salida de la página Live View o mediante un
tipo de evento. La salida se mostrará activa (en Configuración de eventos > Estado del
puerto ) si el dispositivo de alarma está activado.
• 1 entrada digital: una entrada de alarma para conectar dispositivos que puedan alternar
circuitos cerrados y abiertos, por ejemplo: PIR, contactos de puertas y ventanas, detectores
de rotura de cristales, etc. Cuando se recibe una señal, el estado cambia y la entrada se
vuelve activa (indicado en Configuración de eventos > Estado del puerto).
• Alimentación auxiliar y toma de tierra
Función Pin Notas Especificaciones
Toma de tierrra 1 Toma de tierra
Alimentación
3,3 V DC
2 Este pin puede usarse para alimentar equipos
auxiliares.
Nota: Este pin puede ser utilizado únicamente
si
no hay alimentación.
Carga máx. = 50 mA
Entrada digital 3 Conecte a una toma de tierra para activarla o
déjela suelta (o desconectada) para desactivarla.
Mín.entrada = - 40 V DC
Máx. entrada = + 40 V DC
Salida digital 4 Utiliza un transistor NFET abierto con una fuente
conectada a la toma de tierra. Si se utiliza con un
relé externo, debe conectarse un diodo en
paralelo a la carga como protección ante
oscilaciones de voltaje.
Máx. carga = 100 mA
Voltaje máx. = + 40 V DC
