Page 32 AXIS M7001 Guide d’installation

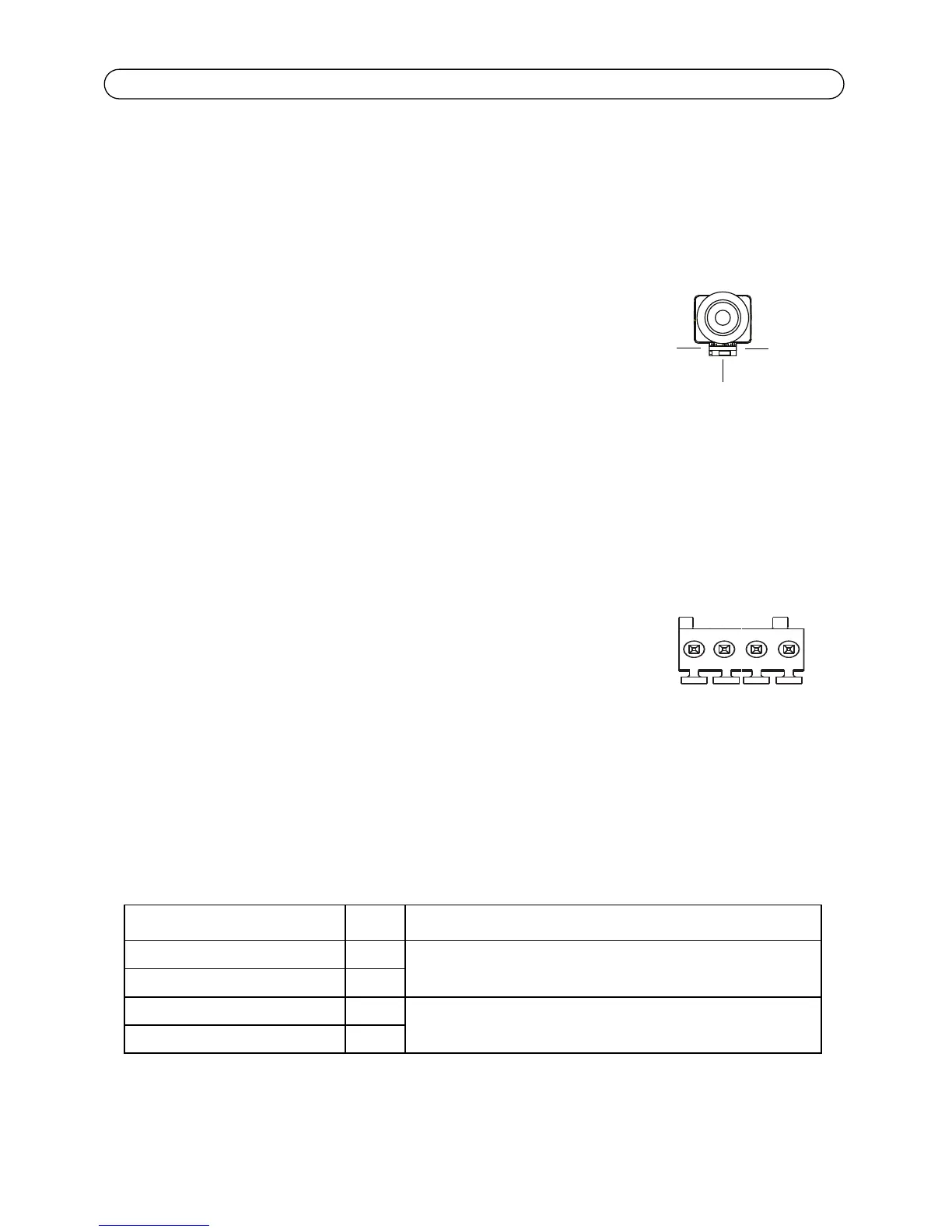

Connecteurs de l’appareil
Réseau et alimentation - Le connecteur Ethernet RJ-45 prend en charge l’alimentation par
Ethernet (PoE classe 2). Il est recommandé d’utiliser des câbles blindés.
Vidéo en intérieur - Pour brancher une caméra analogique :
• Connecteur BNC. Utilisez un câble vidéo coaxial de 75
ohms ; il est conseillé de ne pas avoir plus de 250 mètres
de longueur de câble.
Remarque :
Si la source vidéo doit être connectée
parallèlement à d’autres équipements à l’aide d’un
adaptateur en T BNC, désactivez la terminaison
d’entrée en configurant le commutateur de
terminaison de 75 ohms sur OFF. Sinon, la qualité
d’image risque d’être réduite.
• Connecteur jack de 2,5 mm.
Connecteur RS-422/RS-485 - Deux blocs terminaux à 2 broches pour l’interface série RS-485/422
afin de brancher les équipements auxiliaires, par exemple des périphériques PTZ
(panoramique/inclinaison/zoom).
Le port série RS-485/422 peut être configuré dans les modes de port
suivants :
• Port semi-duplex RS-485 bidirectionnel pour la transmission de
données à l’aide de deux fils, une paire RX/TX combinée.
• Port duplex RS-485 bidirectionnel pour la transmission de
données à l’aide de quatre fils, une paire RX et une paire TX.
• Port RS-422 unidirectionnel pour la transmission ou la
réception de données à l’aide de deux fils, une paire RX ou TX.
• Port duplex RS-422 bidirectionnel pour la transmission de
données (point à point) à l’aide de quatre fils, une paire RX et
une paire TX.
Fonction Broche Remarques
RS 485/422TX(A) 1 Paire TX pour RS-422 et RS-485 à 4 fils
RS 485/422TX(B) 2
RS-485A alt RS-485/422RX(A) 3 Paire RX pour tous les modes (RX/TX combiné pour RS-485 à 2
fils)
RS-485B alt RS-485/422RX(B) 4
ONOFF
75 ohms commutateur de
terminaison
Connecteur BNC
4
321
TX
RX/TX
