Seite 50 AXIS M7001 Installationsanleitung

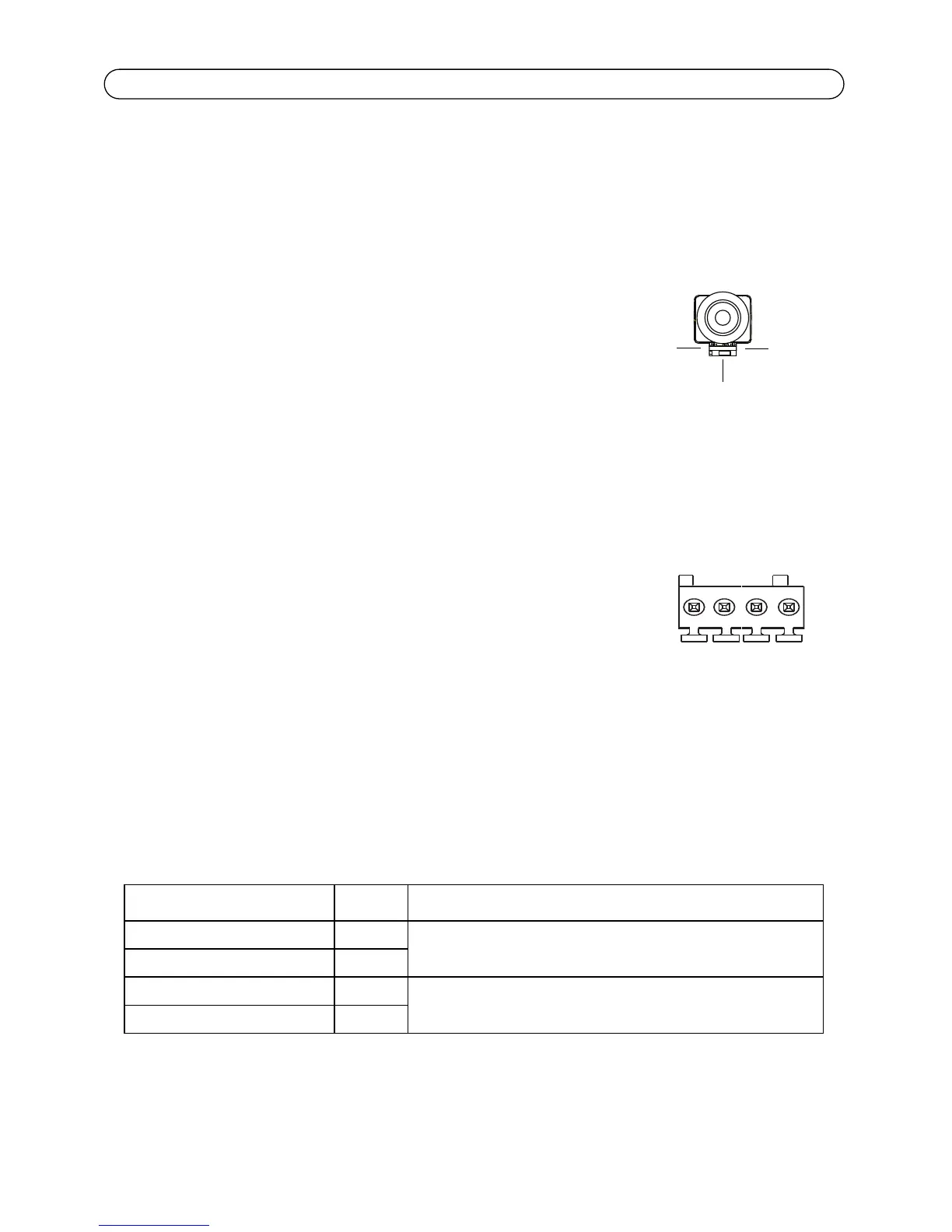

Geräteanschlüsse
Netzwerk und Stromversorgung - RJ-45-Ethernetanschluss, der Power over Ethernet (PoE Klasse
2) unterstützt. Die Verwendung von abgeschirmten Kabeln wird empfohlen.
Videoeingang - Zum Anschließen einer Analogkamera:
• BNC-Anschluss. Verwenden Sie ein 75-Ohm-
Koaxialvideokabel. Die empfohlene maximale Kabellänge
beträgt 250 Meter.
Hinweis:
Wenn die Videoquelle parallel zu anderen Geräten mit
einem BNC T-Adapter angeschlossen werden soll,
deaktivieren Sie die Eingangsterminierung, indem Sie
den 75-Ohm-Terminator auf OFF stellen. Andernfalls
kann die Bildqualität beeinträchtigt werden.
• 2,5 mm-Telesteckeranschluss.
RS-422/RS-485-Buchse - Serielle RS-485/422-Schnittstelle mit zwei 2-poligen Anschlussblöcken
zum Anschluss von Zusatzgeräten wie z. B. PTZ-Geräten.
Der serielle RS-485/422-Anschluss kann in den folgenden Anschlussmodi
konfiguriert werden:
• Bidirektionaler RS-485-Halbduplex-Anschluss für die
Datenübertragung über zwei Drähte, ein kombiniertes RX/TX-
Paar.
• Bidirektionaler RS-485-Vollduplex-Anschluss für die
Datenübertragung über vier Drähte, ein RX-Paar und ein TX-
Paar
• Unidirektionaler RS-422-Anschluss für die Datenübertragung
bzw. den Datenempfang über zwei Drähte, RX- oder TX-Paar
• Bidirektionaler RS-422-Vollduplex-Anschluss für die Datenübertragung (Punkt-zu-
Punkt) über vier Drähte, ein RX-Paar und ein TX-Paar
Funktion Kontakt Hinweise
RS 485/422TX(A) 1 TX-Paar für RS-422 und RS-485 mit 4 Leitern
RS 485/422TX(B) 2
RS-485A alt RS-485/422RX(A) 3 RX-Paar für alle Modi (kombinierter RX/TX für RS-485 mit 2
Leitern)
RS-485B alt RS-485/422RX(B) 4
ONOFF
75 Ohm
Terminierung
BNC-Anschlus
4 321
TX RX/TX
