Axis M7001 Installation Guide

Pagina 68 Guida all'installazione di AXIS M7001

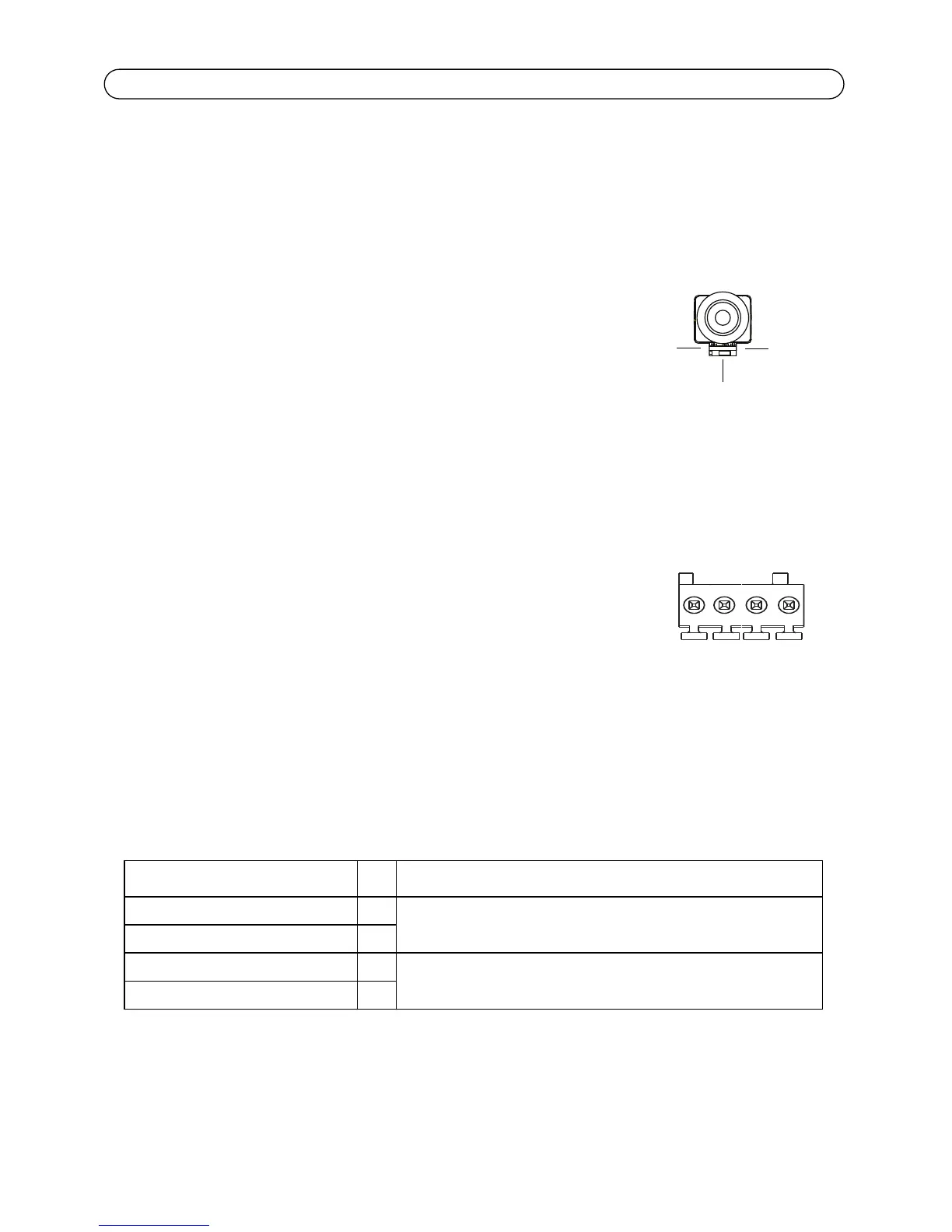

Connettori
Rete e alimentazione - Connettore Ethernet RJ-45 che supporti Power over Ethernet (PoE classe
2). Si consiglia l’uso di cavi schermati.
Ingresso video - Utilizzabile per collegare una videocamera analogica:
• Connettore BNC Usare un cavo video coassiale da 75 Ohm;
la lunghezza massima consigliata per il cavo è 250 metri.
Nota:
Per collegare la sorgente video in parallelo con un’altra
periferica tramite un adattatore BNC T, disattivare la
terminazione dell’uscita impostando l’interruttore di
terminazione a 75 Ohm su OFF. Il mancato rispetto di
queste istruzioni può compromettere la qualità delle
immagini.
• Connettore tele con spina da 2,5 mm
Connettore RS-422/RS-485 - Due interfacce seriali RS-485/422 con morsettiere a 2 pin per il
collegamento di apparecchiature ausiliarie come videocamere PTZ.
La porta seriale RS-485/422 può essere configurata su una delle seguenti
modalità porta:
• Porta bidirezionale RS-485 half-duplex per la trasmissione di
dati con due cavi e una coppia RX/TX combinata.
• Porta bidirezionale RS-485 half-duplex per la trasmissione di
dati con quattro cavi, una coppia RX e una coppia TX.
• Porta unidirezionale RS-422 per la trasmissione e la ricezione di
dati con due cavi e una coppia RX o TX.
• Porta bidirezionale RS-422 half-duplex per la trasmissione di
dati (point-to-point) con quattro cavi, una coppia RX e una
coppia TX.
Funzione Pin Note
RS 485/422TX(A) 1 Coppia TX per RS-422 e RS-485 con quattro cavi
RS 485/422TX(B) 2
RS-485A alt RS-485/422RX(A) 3 Coppia RX per tutte le modalità (RX/TX combinata per RS-485 con
due cavi)
RS-485B alt RS-485/422RX(B) 4
ONOFF
Interruttore di
terminazione da 75 Ohm
Connettore BNC
4 321
TX RX/TX

Axis M7001 Specifications

General

Cable length	1.5 m

Weight and Dimensions

Weight	82 g
Dimensions (WxDxH)	37.4 x 101 x 30.1 mm
